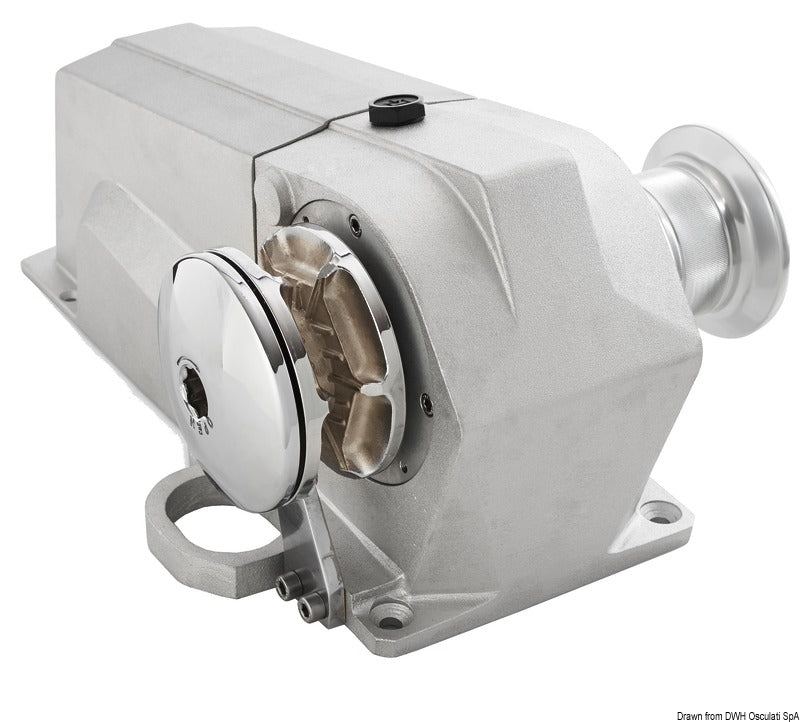

Dette Italwinch Devon horisontale elektriske ankerspil med kædehjul og kapstan er en 12 V-model med 1000 W motor og kædehjul til nominelt 8 mm kalibreret ankerkæde. Spillet er beregnet til vandret montering på dækket og kombinerer elektrisk håndtering af ankerkæden med en separat kapstan til fortøjningsmanøvrer med tov.
Ankerkæden kan hales ind og køres kontrolleret ud med op/ned-styring. Koblingen giver desuden mulighed for manuelt, bremset frifald. Kapstanen kan frakobles kædehjulet og bruges til tov; ved denne funktion lægges mindst tre tørn tov med uret omkring tromlen.
Huset er fremstillet af anodiseret Anticorodal-aluminium, mens kædehjul og kapstan er udført i forkromet messing. Ankerspillet måler 400 mm i længden, 336 mm i bredden og 214 mm i højden. Arbejdsbelastningen er 150 kg, og kædehastigheden er 25 m/min.
Den elektriske motor arbejder ved 12 V DC, yder 1000 W og har et gennemsnitligt strømforbrug på 115 A. Ved en samlet kabellængde på 1-5 m anvendes 35 mm² kabel, mens 6-10 m kræver 75 mm². Kabellængden måles langs hele ruten mellem motor og batteri, og installationen skal dimensioneres, så det samlede spændingsfald ikke overstiger 10 %. Der anvendes flertrådet, fortinnet kobberkabel med korrekt krympede kobberkabelsko.
Spillet monteres på et plant og ensartet underlag med kædehjulet rettet ind efter bovrullen og tilstrækkelig fri plads til kædens fald i kædekassen. Buede eller tynde dæk samt sandwichkonstruktioner skal understøttes eller forstærkes korrekt. Varianten er dokumenteret til både på 8-13 m og nominelt 8 mm kalibreret kæde. Den konkrete kædestandard og leddeling skal kontrolleres før valg af kæde. Under opankring skal belastningen holdes af en kædestopper eller et separat, stærkt fastgørelsespunkt og ikke permanent af ankerspillet.
Leveringsomfanget omfatter komplet ankerspil med gearmotor, fjernstyret kontakt-/reverseringsboks, boreskabelon og betjeningshåndtag. Regelmæssig skylning med ferskvand samt kontrol af kabler, elektriske forbindelser, monteringsbolte, kædehjul og kæde reducerer risikoen for korrosion og unødigt slid. Monteringsboltene bør efterspændes efter de første 2-3 ankringer og derefter kontrolleres regelmæssigt. Dokumenterede reservedele omfatter 8 mm kædehjul BRF_TH_00E, distributørreference 35243933, samt 12 V/1000 W reservemotor med reference 35240178.
Vigtige funktionerHorisontalt elektrisk ankerspil med kædehjul og kapstan
12 V DC motor med 1000 W effekt
Gennemsnitligt strømforbrug: 115 A
Til nominelt 8 mm kalibreret ankerkæde
Arbejdsbelastning: 150 kg
Kædehastighed: 25 m/min
Manuelt, bremset frifald via koblingen
Anodiseret aluminiumshus med kædehjul og kapstan i forkromet messing
Produktmål: 400 × 336 × 214 mm
Fjernstyret kontakt-/reverseringsboks, boreskabelon og betjeningshåndtag medfølger
