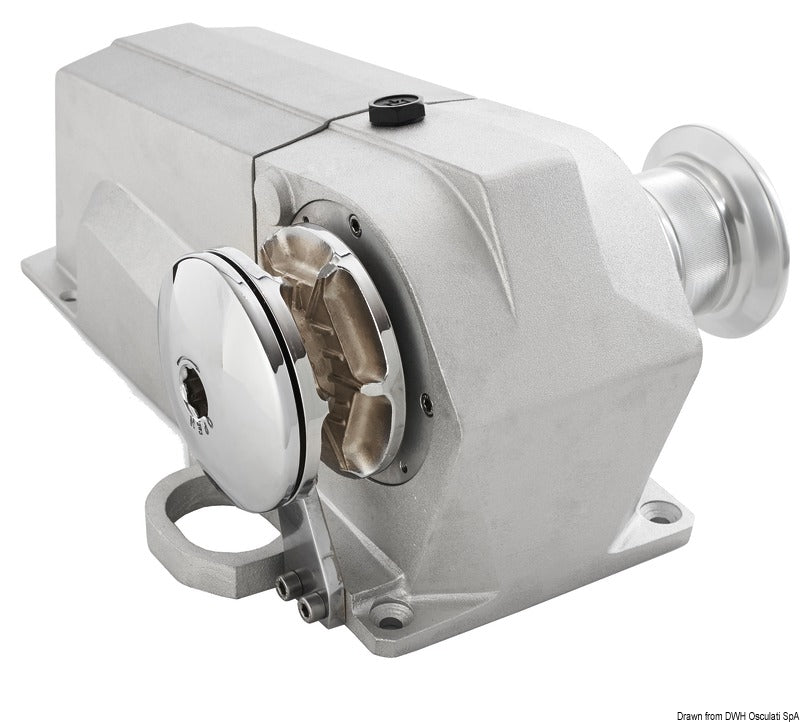

Italwinch Devon horisontalt elektrisk ankerspil med kædehjul og spilkop er en 24 V DC-variant med 1000 W motor og kædehjul til 8 mm kalibreret ankerkæde. Ankerspillet har et gennemsnitligt strømforbrug på 60 A, en maksimal trækkraft på 480 kg og en arbejdsbelastning på 150 kg.
Den horisontale konstruktion er beregnet til elektrisk indhaling og udlægning af ankerkæden. Koblingen giver mulighed for manuelt, bremset fritfald, hvor faldhastigheden reguleres med betjeningshåndtaget. Den separate spilkop kan anvendes til håndtering af fortøjningsline; kæde må ikke føres over spilkoppen.
Huset er fremstillet af anodiseret anticorodal-aluminium, mens kædehjul og spilkop er udført i forkromet messing. Produktet måler 400 mm i længden, 336 mm i bredden og 214 mm i højden. Kædehjulets centerhøjde over monteringsplanet er 124 mm.
Ankerspillet monteres vandret på et plant og tilstrækkeligt forstærket dæk. Boreskabelonen omfatter fire primære monteringshuller på Ø10,5 mm, et yderligere hul på Ø8 mm og en dækgennemføring på 52 × 65 mm. Afstanden mellem de yderste monteringshullers centerlinjer er 155 mm på tværs og 123 mm i længderetningen. Kædehjulet skal flugte med bovrullen, og der skal være tilstrækkelig plads til frit kædefald i kædekassen.
Den elektriske installation skal beskyttes med en anbefalet 70 A hovedautomatsikring placeret tæt på batteriet. Ved en samlet kabelføring på 1-5 m anbefales 25 mm² kabel, mens 6-10 m kræver 35 mm². Kabelføringen må højst give et spændingsfald på 10 %, og flertrådet, fortinnet kobberkabel med kobber-crimpterminaler anbefales.
Kædehjulet understøtter 8 mm ISO, 8 mm DIN 766, 5/16" G4 og 5/16" BBB-kæde. Den maksimale kædehastighed er 25 m/min, og Devon-serien er beregnet til både op til 15 m, når installation, ankervægt og kædesystem er korrekt dimensioneret.
Leveringsomfanget omfatter komplet ankerspil med gearmotor, fjernrelæ-/reverseringsboks, boreskabelon, betjeningshåndtag samt installations- og brugermanual. Ankerbelastningen skal under sejlads sikres med en separat kædestopper eller anden sikkerhedsforanstaltning. Monteringsbolte, elektriske forbindelser, motor og gearhus skal kontrolleres regelmæssigt.
Vigtige funktionerHorisontalt elektrisk ankerspil med kædehjul og spilkop
24 V DC-motor med 1000 W effekt
Gennemsnitligt strømforbrug: 60 A
Kædehjul til 8 mm kalibreret kæde
Maks. trækkraft: 480 kg
Arbejdsbelastning: 150 kg
Maks. kædehastighed: 25 m/min
Manuelt, bremset fritfald via koblingen
Anodiseret aluminium og forkromet messing
Vandret dækmontering
