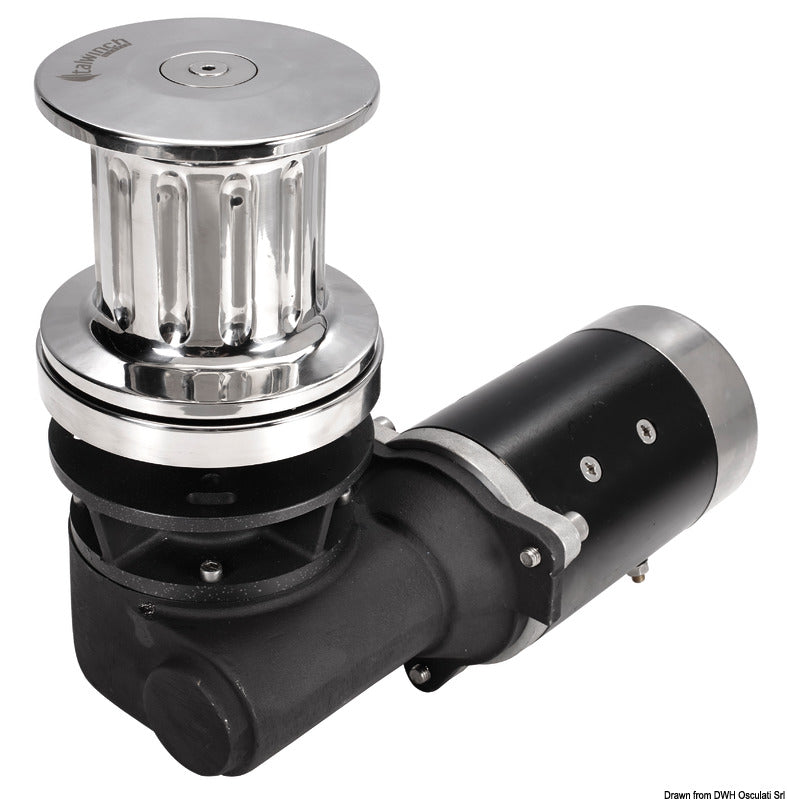

Denne Italwinch Heron elektriske fortøjningscapstan er et vertikalt monteret spil til håndtering af fortøjningsline på både op til 18 m. Varianten har en 24 V DC-motor på 2000 W og en capstantromle i AISI 316 rustfrit stål.
Fortøjningslinen lægges mindst tre omgange med uret omkring tromlen og holdes spændt, mens spillets op-funktion aktiveres. Efter manøvren fjernes linen fra tromlen og fastgøres på en pullert, da capstanen ikke er beregnet som permanent fastgørelsespunkt for fortøjningslasten.
Motoren har et gennemsnitligt strømforbrug på 100 A. Spillet leverer et maksimalt øjeblikkeligt træk på 1750 kg, en arbejdsbelastning ved løft på 270 kg og en linehastighed på 12 m/min ved belastning. Motorafdækningen har IP67-beskyttelse.
Capstanen monteres gennem dækket med tromlen over dækket og motor samt reduktionsgear under dækket. Den kan monteres i dæk med en dokumenteret tykkelse på 37-62 mm. Tromlens største diameter er 156 mm, den smallere tromledel måler 120 mm i diameter, og højden over dækket er 148 mm. Motor-/gearenheden har et længdemål på 330 mm, et tværmål på 114 mm og kræver 150 mm plads under dækket.
Monteringsfladen skal være plan og have ensartet tykkelse. Tynde dæk og sandwichkonstruktioner med skum- eller balsakerne skal forstærkes, og borekanter skal forsegles med egnet marinetætningsmiddel. Hovedakslen smøres før sammenkobling med gearenheden. Elinstallationen skal dimensioneres efter den faktiske kabellængde og omfatte korrekt polaritet samt egnet sikring eller automatsikring.
Leveringen omfatter capstan med motor og reduktionsgear, fjernbetjeningsrelæ/reverseringsboks, boreskabelon, monteringsskruer samt installations- og brugermanual. Regelmæssig vedligeholdelse omfatter skylning med ferskvand, kontrol af elektriske forbindelser og monteringsbolte samt kontrol af, at motoren holdes tør og fri for korrosion.
Vigtige funktionerElektrisk fortøjningscapstan til 24 V DC
Motoreffekt: 2000 W
Gennemsnitligt strømforbrug: 100 A
Maks. øjeblikkeligt træk: 1750 kg
Arbejdsbelastning ved løft: 270 kg
Linehastighed ved belastning: 12 m/min
Capstan i AISI 316 rustfrit stål
Vertikal dæksmontering til 37-62 mm dæktykkelse
IP67-beskyttet motorafdækning
Til både op til 18 m
