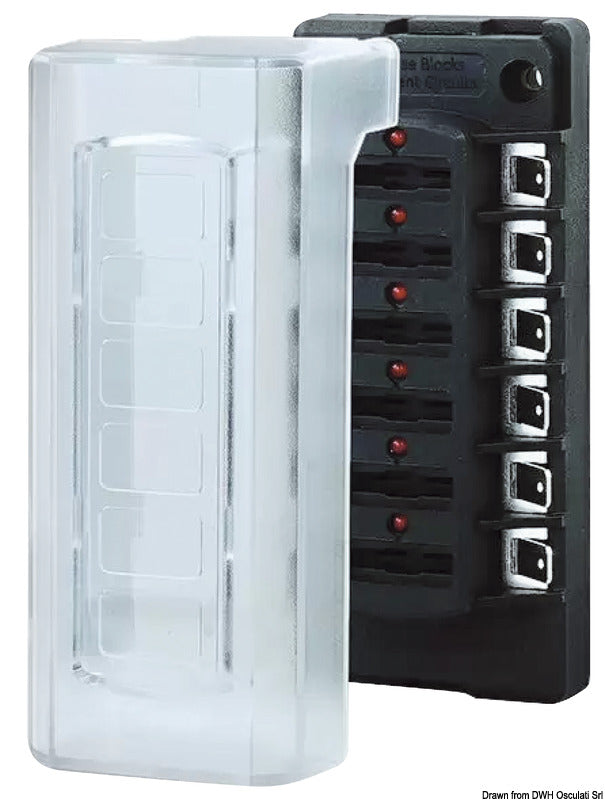

Dieser kompakte Sicherungshalter mit unabhängiger Versorgung ist für die Absicherung und Verteilung von bis zu sechs Stromkreisen vorgesehen. Separate Versorgungsklemmen ermöglichen eine individuelle Konfiguration der Stromkreise je nach Bedarf der Installation.
In derselben Box können permanent stromführende Kreise für beispielsweise Alarmanlagen und automatische Bilgenpumpen mit ein-/ausgeschalteten Kreisen für Licht, GPS, Stereoanlage und Kühlschrank kombiniert werden. Die maximale Spannung beträgt 32 V, während die Belastung auf 30 A pro Stromkreis und 40 A pro Stromkreisgruppe, die mit einer Brücke oder einem Jumper verbunden ist, begrenzt ist.

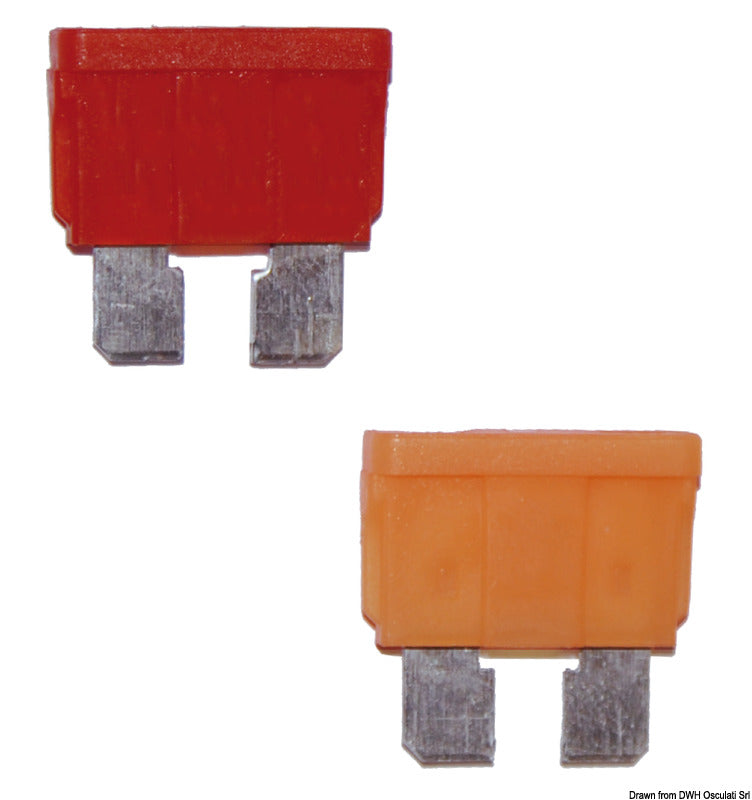

Die Box kann mit Standard-Flachsicherungen der Serie 14.004.xx, Standard-Flachsicherungen mit Warn-LED der Serie 14.003.xx und manuell rückstellbaren Flachsicherungen der Serie 14.005.xx verwendet werden. Der Deckel lässt sich um 180° drehen, sodass er ein flaches Profil für Standard-Flachsicherungen oder ein hohes Profil mit Platz für die höheren rückstellbaren Sicherungen bietet.
Eine integrierte LED-Anzeige erleichtert das Lokalisieren einer defekten oder durchgebrannten Sicherung. Der Anschluss erfolgt über Schraubklemmen, und es sind 60 Etiketten zur deutlichen Kennzeichnung der einzelnen Stromkreise im Lieferumfang enthalten.
Das Produkt ist für die Oberflächenmontage vorgesehen und misst 116 × 50 × 45/50 mm. Die installierte Sicherung muss entsprechend dem geschützten Stromkreis gewählt werden und darf die dokumentierte Grenze von 30 A pro Stromkreis nicht überschreiten.
Wichtige FunktionenBis zu sechs unabhängige Stromkreise
Separate Versorgungsklemmen
Max. 32 V
Max. 30 A pro Stromkreis
Max. 40 A pro verbundener Stromkreisgruppe
Für Standard- und rückstellbare Flachsicherungen
Umkehrbarer Deckel mit niedrigem oder hohem Profil
LED-Anzeige für defekte Sicherung
Schraubklemmen
60 Etiketten zur Stromkreiskennzeichnung
