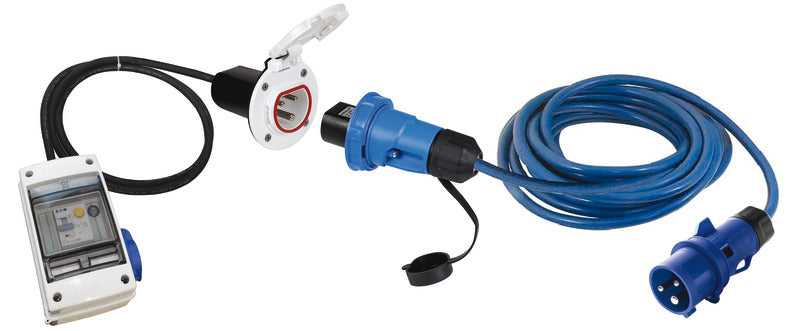

Dieses komplette Landstrom-Set mit Schalttafel und Cruiser-Bootsanschluss ist dafür vorgesehen, das 220/230-V-Landstromsystem eines Bootes mit einer Landstromsäule am Kai zu verbinden. Die Variante umfasst einen weißen Cruiser-Bootsanschluss, eine vorverkabelte 16-A/230-V-Schalttafel und ein 10 m langes Landstromkabel für 16 A.
Die mitgelieferte Schalttafel ist als kompakte Box aus weißem ABS mit wasserdichter IP65-Tür ausgeführt. Die Tafel enthält einen Fehlerstromschutzschalter (RCD), einen magnetothermischen Sicherungsautomaten und eine Schuko-Steckdose mit Schutzkappe. Ein festes 3-m-3G-Kabel ist an der Tafel montiert, die für die Installation unter Deck vorgesehen ist und in beliebiger Position montiert werden kann.
Der weiße Cruiser-Bootsanschluss ist 3-polig und für 16 A bei 230 V ausgelegt. Basis und Deckel sind aus Nylon PA6 gefertigt. Die Steckverbindung wird mit einem drehbaren Verschlussring verriegelt und verfügt im gesteckten Zustand über die Schutzart IP67. Wenn der Stecker getrennt ist, bietet die Gummikappe IP44-Schutz.
Das Landstromkabel ist 10 m lang und hat drei Adern mit einem Querschnitt von 3 × 2,5 mm². Der Außendurchmesser des Kabels beträgt 11,2 mm. Die Bootsseite ist mit einem Cruiser-Stecker ausgestattet, während die Kaisaite einen industriellen 16-A-Stecker für die Landstromsäule aufweist.
Das Anschlusssystem folgt der Norm IEC 60309-5. Das Set ist somit um Komponenten mit einem einheitlichen Nennstrom von 16 A zusammengestellt, während die verschiedenen IP-Klassen für die einzelnen Teile gelten: IP67 für die verbundene Cruiser-Verbindung, IP65 für die Tür der Schalttafel und IP44 für den getrennten Stecker mit Gummikappe.
Das Set enthält die Schalttafel Art.-Nr. 14.737.16 und das Landstromkabel Art.-Nr. 14.416.20. Der Industriestecker auf der Kaisaitenseite des Kabels ist Art.-Nr. 14.335.01.
Wichtige FunktionenKomplettes Landstromsystem für Boote
16 A/230 V vorverkabelte Schalttafel
Fehlerstromschutzschalter und magnetothermischer Sicherungsautomat
Schuko-Steckdose mit Schutzkappe
Weißer 3-poliger Cruiser-Bootsanschluss aus Nylon PA6
10 m Landstromkabel, 3 × 2,5 mm²
3 m festes 3G-Kabel an der Schalttafel
IP67 bei verbundener Cruiser-Verbindung
Schalttafeltür mit IP65-Schutz
IEC 60309-5-Anschlusssystem
