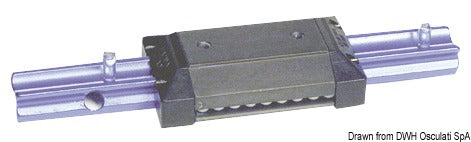

Dieser Kugellagerwagen für Schiebedächer und Schiebetüren ist das lange Modell 94.05NS von Viadana für bewegliche Dach-, Verdeck- und Türkonstruktionen. Der Wagen misst 105 × 51 × 20 mm und hat eine maximale Arbeitslast von 260 kg.
Der Wagen verwendet umlaufende Kugeln in einer doppelten Kugellaufbahn, die eine leichte und gleichmäßige Bewegung in der Schiene gewährleisten, auch unter hoher Last. Die Konstruktion ist für eine 19-mm-Schiene ausgelegt und passt zur Schiene mit der Art.-Nr. 62.940.08.
Das Wagengehäuse besteht aus robustem, harteloxiertem 6005-T6-Aluminium mit PTFE-Beschichtung. Material und Oberflächenbehandlung sorgen für eine robuste Konstruktion für maritime Installationen. Regelmäßiges Abspülen von Wagen und Schiene mit Süßwasser wird als Wartung empfohlen.
Die Montage von Beschlägen oder anderen Aufbauten erfolgt über zwei Gewindebohrungen mit der Bezeichnung 5 MA. Die Gewindebohrungen haben einen Achsabstand von 38 mm. Wenn die Belastungsrichtung mehr als etwa 10–15° von der Senkrechten abweicht, sollte stattdessen ein Modell mit schwenkbarem Schäkelbeschlag gewählt werden.
Die kompatible Schiene 62.940.08 hat einen Querschnitt von 19 × 13,4 mm. Das Kunststoffendstück mit der Art.-Nr. 62.940.09 kann als optionaler Abschluss für diese Schiene verwendet werden.
Wichtige FunktionenLanger Kugellagerwagen für Schiebedächer und Schiebetüren
Umlaufende Kugellagerung mit doppelter Kugellaufbahn
Max. Arbeitslast: 260 kg
Produktmaße: 105 × 51 × 20 mm
Harteloxiertes 6005-T6-Aluminium mit PTFE-Beschichtung
Zwei 5 MA-Gewindebohrungen mit 38 mm Achsabstand
Für 19-mm-Schiene, Art.-Nr. 62.940.08
Herstellermodell: 94.05NS
