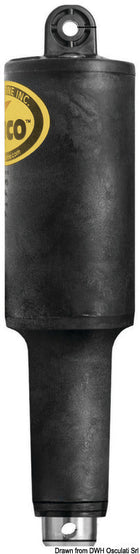

Denne Lenco reserveaktuator til elektriske trimplan er en 12 V reserveenhed i 101XD-udførelse med producentnummer 15056-001. Varianten er beregnet til Lenco Super Strong- og High Performance-trimplan og har 3/8″ monteringshuller både øverst og nederst.
Aktuatoren anvender et elektrisk kugleskruedrev, som aktiverer trimplanet direkte uden hydraulikvæske. 101XD-serien leverer en trykkraft på op til 500 lb, svarende til cirka 227 kg. Konstruktionen er fuldt nedsænkelig, forseglet for hele levetiden og vedligeholdelsesfri.
Huset er fremstillet af højstyrke, glasfiberforstærket nylon, mens cylinderen er udført i spejlpoleret rustfrit stål. Konstruktionen er UV-bestandig og leveres med monteringsdele i rustfrit stål. Den samlede længde er cirka 28,9 cm, og slaglængden er 57 mm.
I lukket position er hulcenterafstanden 273 mm. Både det øvre og nedre monteringshul måler 3/8″, svarende til cirka 9,5 mm. Disse monteringsmål er variantspecifikke og bør kontrolleres mod den eksisterende aktuator før udskiftning.
Reserveaktuatoren har et fast kabel på 6 fod, cirka 1,83 m, samt en vandtæt Deutsch-forbindelse til plug-and-play-tilslutning. Kabeltilslutningen er konstrueret til at modvirke vandindtrængning. Enheden er kompatibel med betjeninger og kontakter i Lenco 100 Series.
Aktuatoren anvendes dokumenteret i trimplansættene med varenr. 51.254.02, 51.254.10 og 51.254.11. Nedre monteringsbeslag 51.258.13 samt Lenco universal-hardwarekit 10250-410D er kompatible. Ved behov for længere kabelføring kan forbindelseskablerne 51.259.02, 51.259.03 og 51.259.04 anvendes; der bestilles ét kabel pr. aktuator.
OEM-nr. 20401-002 kan bruges som krydsreference. Den ældre modelbetegnelse er 101XD-7. Producentgarantien for aktuatorer i Lenco 100 Series er 5 år.
Kontrollér altid aktuatormodel, spænding, hulcenterafstand, monteringshuller og originalt varenummer inden køb.
Vigtige funktionerElektrisk 101XD-reserveaktuator til trimplan
12 V DC
Producentnummer 15056-001
57 mm slaglængde
273 mm hulcenterafstand i lukket position
3/8″ (9,5 mm) øvre og nedre monteringshul
Glasfiberforstærket nylon og spejlpoleret rustfrit stål
UV-bestandig, fuldt nedsænkelig og vedligeholdelsesfri
1,83 m kabel med vandtæt Deutsch-forbindelse
OEM-krydsreference 20401-002
