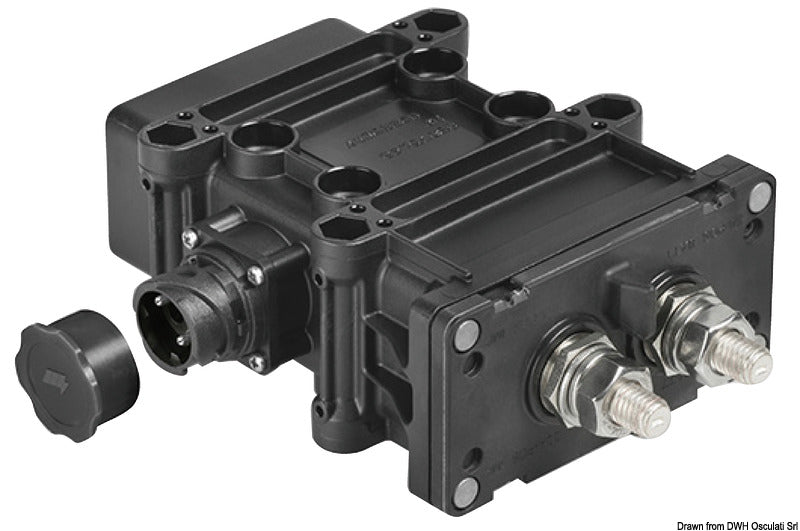

Dieser ferngesteuerte bistabile Batterietrennschalter von Littelfuse ist für das ferngesteuerte Ein- und Ausschalten der Batterieverbindung in 12/24-V-DC-Systemen vorgesehen. Der einpolige SPST-Schalter ist für 250 A Dauerstrom, 1.000 A Startstrom für 30 Sekunden und einen kurzzeitigen Spitzenstrom von 2.000 A für 5 Sekunden ausgelegt.
Das bistabile, magnetische Schaltprinzip bedeutet, dass der Trennschalter nur während des Wechsels zwischen EIN und AUS elektrisch betätigt wird. Er benötigt daher keinen kontinuierlichen Haltestrom, um den Schaltzustand beizubehalten. Der elektronische Ruhestrom beträgt 0,6 mA bei 12 und 24 V, und ein gültiger EIN- oder AUS-Impuls muss länger als 100 ms sein.

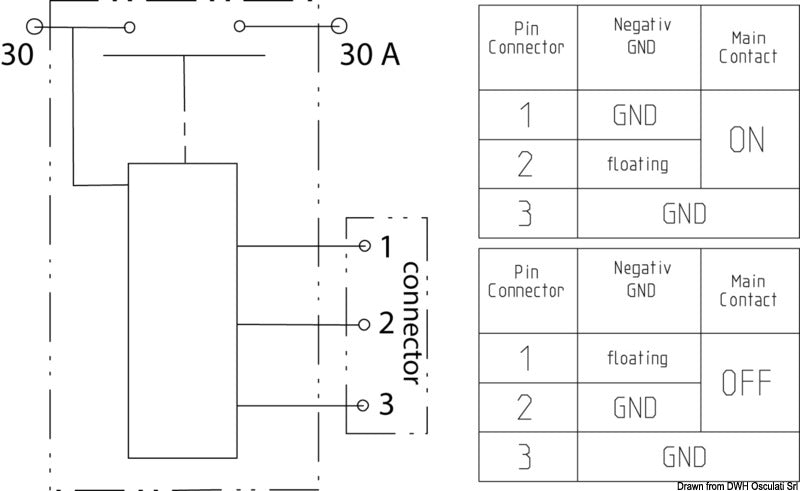

Der Trennschalter verfügt über M10-Leistungsklemmen mit Anschlusszubehör aus vernickeltem Messing und Stromkontakte aus versilbertem Kupfer. Der empfohlene Gesamt-Kabelquerschnitt beträgt mindestens 90 mm² pro M10-Klemme, und das maximale Anzugsdrehmoment der Klemmen beträgt 19 Nm. Die Steuerung erfolgt über einen integrierten 4-poligen DIN-Stecker: C1 wird für EIN verwendet, C2 für AUS, C3 für Masse, während C4 nicht belegt ist.
Das schwarze Gehäuse besteht aus Kunststoff und duroplastischem Material. Die IP67-Schutzart setzt voraus, dass alle Dichtungsteile sowohl an den Steckern als auch an den Leitungen korrekt montiert sind. Der Trennschalter kann bei Temperaturen von -40 °C bis +85 °C eingesetzt werden und hat einen dokumentierten Funktionsbereich von 10-32 V bei 23 °C.

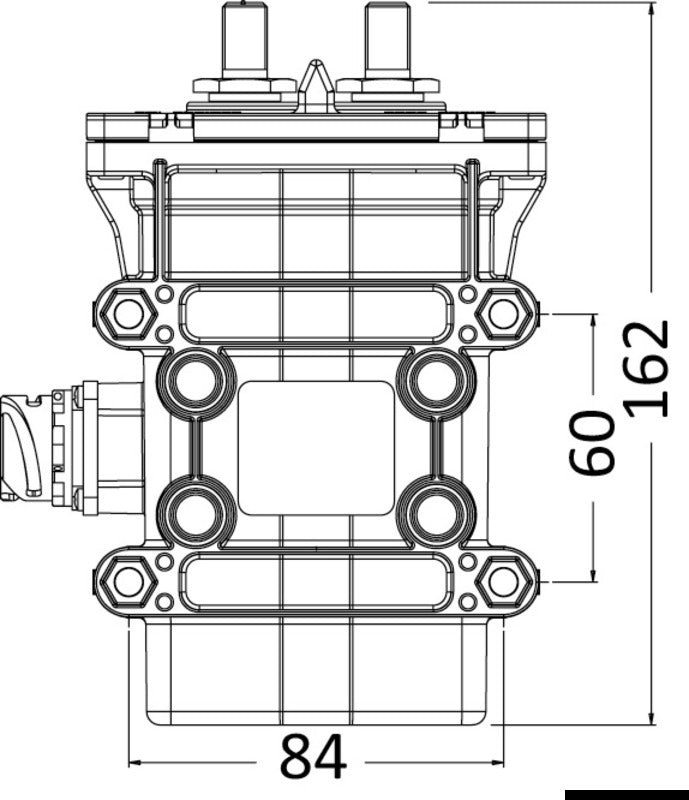

Das Produkt misst 162 × 84 mm und wird an vier Befestigungspunkten mit einem Lochabstand von 84 × 60 mm montiert. Es werden vier M6-Schrauben verwendet, und das Anzugsdrehmoment für die M6-Muttern beträgt 6 ± 2 Nm. Das Gerät kann in jeder Ausrichtung montiert werden, außer mit den M10-Klemmen nach unten zeigend. Bei der Installation sollte der Trennschalter so nah wie möglich an der Batterie platziert werden, und die Kabellänge zum Batteriepol sollte unter 0,5 m liegen.
Der Trennschalter eignet sich für Marineinstallationen sowie für elektrische Systeme in schweren Fahrzeugen, Bussen, Baumaschinen und landwirtschaftlichen Maschinen. Das optionale Steck- und Anschlussset mit der Art.-Nr. 14.383.50 kann für die Installation verwendet werden. Dokumentiertes Herstellerzubehör umfasst außerdem die Notausschalter 00227063, 00227064 und 00227068, die Anschlusskappe 08095500 sowie die Betätigungselemente 00900800, 00900900 und 00901000.
Wichtige FunktionenFerngesteuerter bistabiler und magnetischer Batterietrennschalter
12/24 V DC und maximale Nennspannung von 32 V DC
250 A Dauerstrom
1.000 A Startstrom für 30 Sekunden
2.000 A Spitzenstrom für 5 Sekunden
SPST-Schaltung mit sofortiger EIN/AUS-Funktion
M10-Leistungsklemmen und 4-poliger DIN-Stecker
IP67 und Betriebstemperatur von -40 °C bis +85 °C
Produktmaße 162 × 84 mm
Montage mit vier M6-Schrauben
