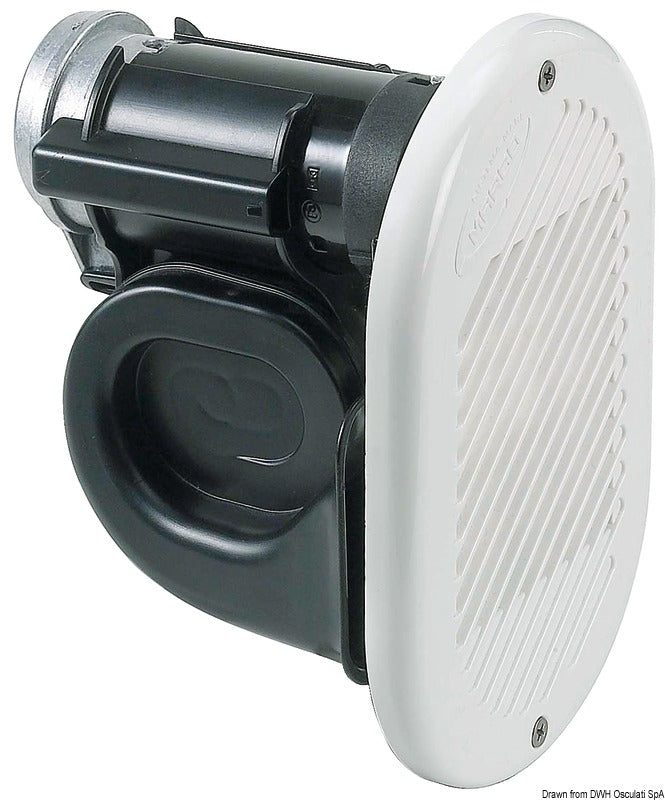

Dieses HURRICANE elektropneumatische Einbau-Signalhorn mit integriertem Kompressor von Marco ist das Modell HR1 in weißer Ausführung für 12 V DC. Das Horn ist für den bündigen Einbau in ein Schott, eine Platte oder ein Gehäuse vorgesehen und liefert einen Schalldruck von 120 dB(A) bei 1 Meter Abstand.
Der Kompressor ist fest mit dem Horn verbaut, sodass das Signal bei Betätigung über einen elektrischen Druckknopf unmittelbar ertönt. Die Konstruktion erfordert keinen separaten Luftschlauch zwischen Horn und Kompressor. Die Tonfrequenz beträgt 300 Hz und erzeugt einen charakteristischen, tiefen maritimen Klang.
Das Frontgitter besteht aus weißem ASA-Kunststoff, während die Montagehalterung aus Stahl gefertigt ist. Das Einbau-/Hornmaß beträgt 202 × 120 mm. Da die vollständigen Maße in den technischen Dokumenten variieren können, sollten der verfügbare Einbauraum und der Ausschnitt vor der Installation überprüft werden. Die Montagekonstruktion umfasst unter anderem eine Membran, eine Dichtung und Befestigungslöcher mit Ø 5,5 mm.
Die elektrische Installation muss mit korrekter Polarität und 90°-Faston-Kabelschuhen erfolgen. Bei 12 V wird ein 6 mm² Kabel für Kabellängen bis zu 10 Metern und ein 10 mm² Kabel für Kabellängen bis zu 20 Metern empfohlen. Das Horn ist für 18 A spezifiziert, bei einem maximalen Strom von 20 A. Die Installation muss mit einer trägen 25 A Sicherung und einem 30 A Relais abgesichert werden.
Das HR1 ist NMMA Type Accepted mit dem Code 2521490 in der Kategorie für Signalhörner für Boote von 5–12 Metern Länge. Der Einsatzbereich umfasst unter anderem Sportboote, gewerbliche Schiffe, Fähren und Schlauchboote.
Die Herstellernummer lautet 13408012, während M134-080-12 als ältere alternative Querverbindung vorkommt. Das komplette weiße Gittersatz R3500002 ist als dokumentiertes Ersatzteil erhältlich. Das Marco R4M-Relais mit der Herstellernr. 12000002 ist als dokumentiertes Zubehör für die Installation vorgesehen; es ist nicht bestätigt, ob das Relais im Lieferumfang enthalten ist.
Wichtige FunktionenElektropneumatisches Einbau-Signalhorn, Modell HR1
Integrierter Kompressor ohne separaten Luftschlauch
12 V DC und 18 A, max. 20 A
120 dB(A) bei 1 Meter
300 Hz mit tiefem maritimen Klang
Weißes Frontgitter aus ASA-Kunststoff
Bündiger Einbau in Schott oder Platte
Träge 25 A Sicherung und 30 A Relais für die Installation
NMMA Type Accepted, Code 2521490
Herstellernummer 13408012
