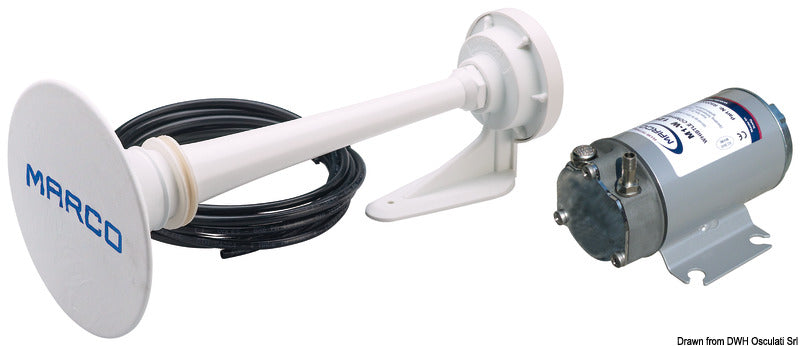

Das pneumatische Signalhorn MARCO PW2 aus Messing mit Kompressor ist ein typgeprüftes akustisches Signalgerät für 24 V DC. Das Komplettsystem besteht aus einem weiß lackierten Messinghorn, einem elektrischen M1-W-Kompressor und dem notwendigen Montagezubehör.
Das Horn hat eine Öffnung von Ø200 mm und Gesamtabmessungen von 200 × 460 × 147 mm. Es erzeugt eine Frequenz von 315 Hz und einen Schalldruck von mehr als 120 dB, gemessen in 1/3-Oktav in 1 Meter Abstand. Das System ist für den intermittierenden Betrieb ausgelegt und darf nicht dauerhaft betrieben werden.
Der mitgelieferte ölfreie M1-W-Kompressor liefert 60 l/min bei einem Druck von 2 bar und hat eine Motorleistung von 180 W. Der Kompressor verfügt über ein Gehäuse und einen Rotor aus Aluminium sowie eine Welle aus rostfreiem Edelstahl AISI 303. Horn und Kompressor werden mit einem 8/6-mm-Rilsan- oder Nylonschlauch verbunden, was einem Außendurchmesser von 8 mm und einem Innendurchmesser von 6 mm entspricht.
Das System wird an eine 24 V DC-Batterie oder eine entsprechende Gleichstromquelle angeschlossen. Die maximale Stromaufnahme beträgt 20 A und die Installation muss mit einer geeigneten 20 A-Sicherung geschützt werden. Die Aktivierung erfolgt über einen Schalter oder Druckknopf in der positiven Versorgungsleitung. Der Kompressor wird auf Antivibrationshalterungen montiert; das Montageset ist im Lieferumfang enthalten.
Das PW2 ist RINA-typgeprüft und entspricht COLREG 1972, IMO Klasse IV. Das Horn ist für Schiffe in der Längenklasse 12–20 m vorgesehen, einschließlich Sportboote über 12 m sowie gewerbliche Schiffe, Arbeitsschiffe und Fischereifahrzeuge von 12 bis 20 m. Die Zulassungen umfassen zudem Lloyd’s Register MCA, Bureau Veritas, BSH und NMMA; die Dokumentation verweist auf NMMA ABYC A-23.
Die zulässige Umgebungstemperatur beträgt –25 °C bis +60 °C bei einer maximalen relativen Luftfeuchtigkeit von 90 %. Das Produkt ist trocken zu lagern. Das komplette Produkt hat die Herstellerartikelnummer 15000013. Ein dokumentierter 24 V-Ersatzkompressor ist unter der Art.-Nr. 21.440.99 oder MARCO R5000034 erhältlich, während das Montageset für PW-Hörner mit Ø200/300 mm die Herstellernummer R5000022 trägt.
Wichtige FunktionenPneumatisches Signalhorn mit elektrischem Kompressor
24 V DC und maximale Stromaufnahme von 20 A
Weiß lackiertes Messinghorn mit Ø200 mm Öffnung
315 Hz und Schalldruck von mehr als 120 dB bei 1 m
Ölfreier M1-W-Kompressor mit 60 l/min und 2 bar
RINA-typgeprüft sowie COLREG 1972, IMO Klasse IV
Für Schiffe in der Längenklasse 12–20 m
Kompressor und Montagezubehör im Lieferumfang enthalten
