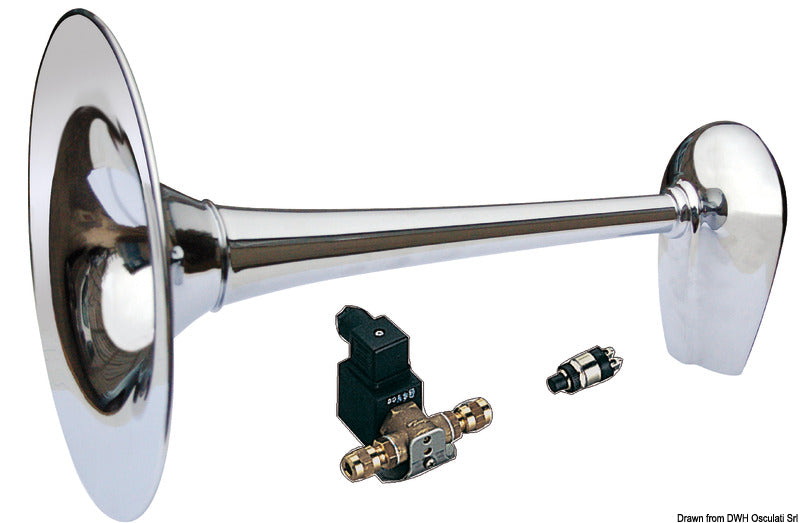

Dieses MARCO PW3 pneumatische Messing-Signalhorn des Modells PW3-BC ist ein druckluftbetriebenes marines Schallsignal für Schiffe von 20-75 m. Das Horn verfügt über eine verchromte Oberfläche, ein elektrisches 24-V-Magnetventil und einen Schalldruckpegel von 132 dB, gemessen in 1 m Entfernung als 1/3-Oktav.
Der Klang wird mittels Druckluft erzeugt, während die elektrische 24-V-DC-Versorgung das Magnetventil aktiviert. Das Horn arbeitet mit 6-12 bar und kann an das vorhandene Druckluftsystem des Schiffes oder einen separaten geeigneten Kompressor angeschlossen werden. Der spezifizierte Luftschlauch ist 8/6 mm mit 8 mm Außen- und 6 mm Innendurchmesser.
Das Horn besteht aus Messing mit verchromtem Finish und hat eine Hornmündung von Ø300 mm. Die Produktabmessungen betragen H 260 × L 449 × B 300 mm. Der Lieferumfang umfasst ein elektrisches Magnetventil, einen Betriebsschalter und Montagezubehör.
Bei der Montage sollte das Horn mit etwa 5° Neigung nach unten platziert werden, damit sich kein Wasser im Horntrichter ansammelt. Das Horngehäuse wird mit M5-Halterungen durch Ø5,5-mm-Montagelöcher befestigt, während das Magnetventil auf einer ebenen Fläche mit M4-Schrauben montiert wird. Die Installation erfordert zudem eine Ø8-mm-Durchführung für den Luftschlauch und eine Ø8-mm-Durchführung für die Kabel des Magnetventils.
Für die elektrische Installation wird ein Kabelquerschnitt von 1,5 mm² bei Batterieverbindungen bis 20 m und 2,5 mm² bei Verbindungen bis 40 m empfohlen. Die maximale Stromaufnahme beträgt 2,5 A und die Nennfrequenz des Horns liegt bei 315 Hz.
Das PW3-BC erfüllt COLREG 1972 und IMO Klasse III und verfügt über Zulassungen von RINA, Lloyd’s Register MCA, Bureau Veritas, BSH und NMMA. Der kompatible MARCO M3-Kompressor in der 24-V-Ausführung kann als separate Druckluftversorgung verwendet werden und ist unter der Art.-Nr. 21.441.09 sowie der Hersteller-Art.-Nr. 13510013 erhältlich.
Zu den dokumentierten Ersatzteilen gehören das 24-V-Magnetventil R5200005, Montagezubehör für das Magnetventil R5200024, ein Membran-Kit R5000040 und eine Schutzkappe R5200006. Falls Verunreinigungen oder Metallspäne die Membran blockieren, kann das Horn demontiert, die Membran gereinigt und die Einheit wieder zusammengebaut werden.
Wichtige FunktionenPneumatisches Signalhorn für Schiffe von 20-75 m
Elektrisches 24-V-DC-Magnetventil
Schalldruck: 132 dB bei 1 m
Frequenz: 315 Hz
Arbeitsdruck: 6-12 bar
Konstruktion aus verchromtem Messing
Hornmündung: Ø300 mm
Produktmaße: H 260 × L 449 × B 300 mm
COLREG 1972 und IMO Klasse III
Magnetventil, Betriebsschalter und Montagezubehör enthalten
