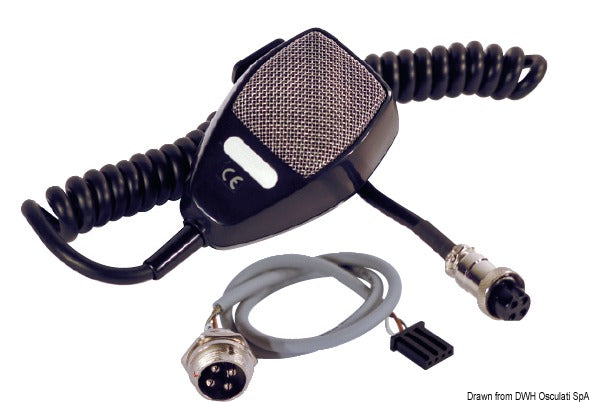

Dieses zusätzliche Bedienfeld mit Mikrofon für elektronische Schiffshörner ist das MARCO SB-UV zur Bedienung kompatibler elektronischer Horn- und Signaltonanlagen von einer zusätzlichen Steuerposition aus. Das Paneel kann beispielsweise im Steuerhaus, in der Kabine oder auf der Flybridge montiert werden und wird inklusive Mikrofon und wasserdichter Steckverbindung geliefert.
Die mikroprozessorgesteuerte Elektronikplatine bündelt Hornsignal, automatisches Nebelsignal und AUX-Eingang und überträgt die Signale über ein einziges RJ45-Kabel an die elektronische Steuereinheit des Horns. Die Verbindung muss 1:1 (pin-to-pin) ohne Kreuzung ausgeführt werden. Separate RJ45-IN- und OUT-Anschlüsse ermöglichen die Reihenschaltung mehrerer Paneele zur Bedienung von verschiedenen Positionen aus.

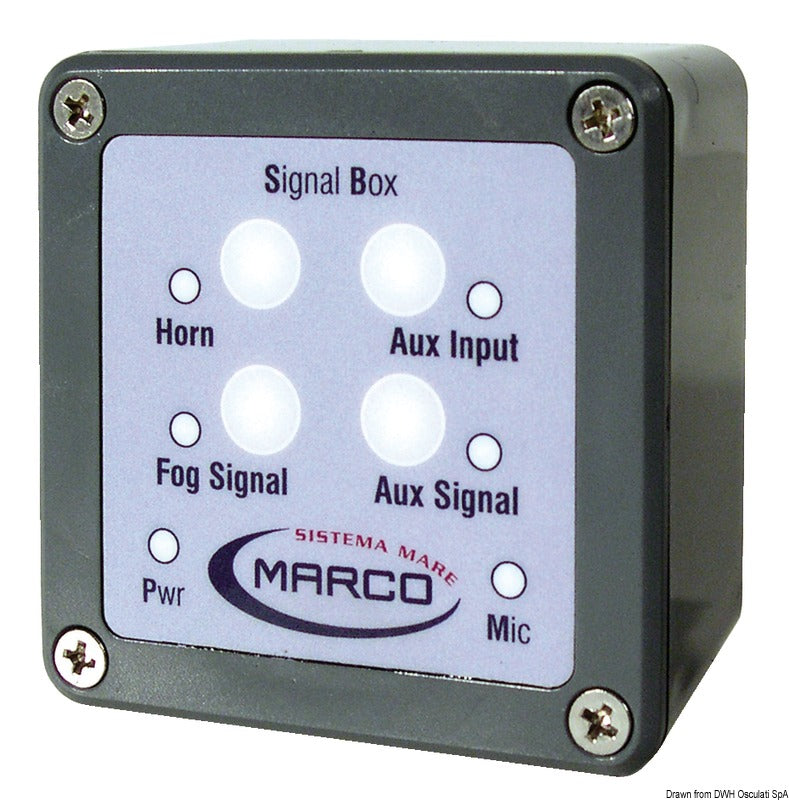

Das Paneel ist für 12/24-V-Installationen ausgelegt und verfügt über die Schutzart IP67. Die Mikrofonverstärkung kann über einen internen Trimmer eingestellt werden. Das Frontpaneel ist mit den Funktionen Horn, Fog Signal, Aux Input, Aux Signal, Mic und Pwr beschriftet, sodass die Bedien- und Statusfunktionen des Systems auf einem Paneel zusammengefasst sind.
Das quadratische Frontpaneel misst 80 × 80 mm und hat eine Tiefe von 45 mm. Das Paneel kann mit der wasserdichten Aufputzdose oberflächenmontiert oder bündig in ein Armaturenbrett eingebaut werden. Die bündige Montage erfordert ein zentrales Einbauloch von Ø 70 mm. Die vier Befestigungslöcher haben einen Durchmesser von 3,5 mm bei einem Mittenabstand von 66,5 × 66,5 mm.
Kompatible elektronische Schiffshörner
Das Paneel ist kompatibel mit EW2-M 12 V und 24 V, EW3-M 24 V, EMH-M 12 V und 24 V sowie EMH-2 12 V und 24 V. Die zugehörigen Artikelnummern lauten 21.431.12, 21.431.24, 21.433.24, 21.427.12, 21.427.24, 21.428.12 und 21.428.24.
Die Modellbezeichnung lautet SB-UV, die Herstellerartikelnummer ist 13702015. Der angewandte maritime Standard ist EN 60945:2002-10.
Wichtige FunktionenZusätzliche Bedieneinheit für kompatible elektronische Schiffshörner
Lieferung mit Mikrofon und wasserdichter Steckverbindung
12/24-V-Betrieb
Schutzart IP67
RJ45 IN/OUT für 1:1-Verbindung und Reihenschaltung
Mikroprozessorgesteuerte Signalübertragung
Einstellbare Mikrofonverstärkung
Aufputz- oder Unterputzmontage
Frontabmessungen 80 × 80 mm und Einbauloch Ø 70 mm
