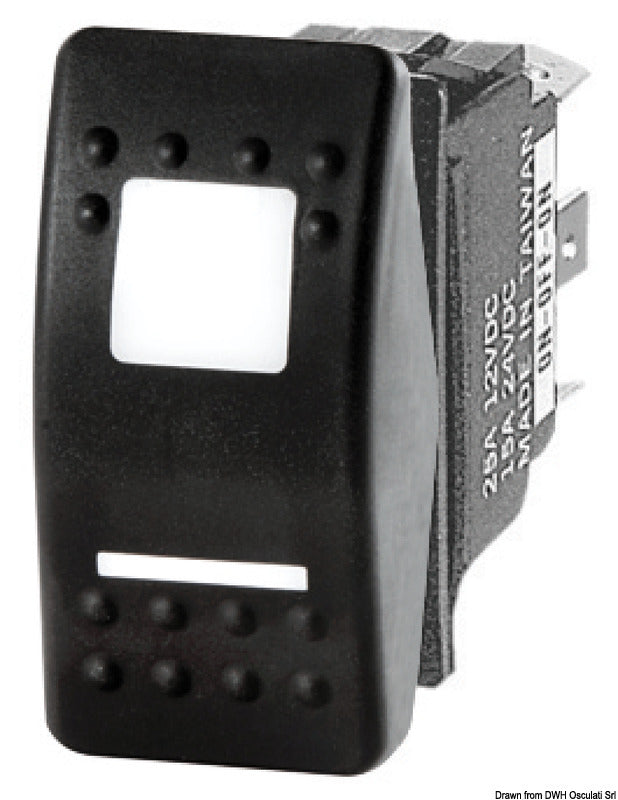

Der wasserdichte Wippschalter Marina R II ohne Wippe ist ein einpoliger, für den Schalttafeleinbau konzipierter Schaltmechanismus mit der Funktion ON-OFF-(ON) und vier Anschlüssen. Die Variante ist für die Steuerung einer Bilgenpumpe mit automatischem und manuellem Betrieb vorgesehen.
Die Schaltfunktion verfügt über eine rastende ON-Position, eine OFF-Mittelstellung und eine tastende (ON)-Position mit Federrückstellung. Dies ermöglicht die Kombination einer festen Betriebseinstellung mit manueller Aktivierung über denselben Schalter.
Der Schalter ist für 12/24 V DC-Systeme ausgelegt. Die maximale Schaltlast beträgt 20 A bei 12 V und 12 A bei 24 V. Eine doppelte rote LED sorgt für eine separate Beleuchtung von Symbol und Status: Die eine LED beleuchtet das Symbol konstant, während die andere eine separate Statusanzeige beleuchtet, sobald die gesteuerte Funktion aktiviert wird.
Die IP56-geschützte Konstruktion ist für den Einbau in eine Schalttafel vorgesehen. Die Montage erfordert einen rechteckigen Schalttafelausschnitt von 21,5 × 36,8 mm. Das Maß gibt das Montageloch an und nicht die gesamten Außenmaße des Schalters.
Die Betätigungswippe mit Funktionssymbol ist nicht im Lieferumfang enthalten und muss separat aus der Serie Marina R II bestellt werden. Für die Bilgenpumpenfunktion können unter anderem die Wippen 14.299.07, 14.299.46, 14.299.10 und 14.299.49 verwendet werden. Die Schalterserie kann mit den Schalttafelrahmenelementen 14.197.21, 14.197.22, 14.197.23 und 14.197.31 montiert werden. Marina R II-Wippen sind nicht mit der älteren Marina R-Generation kompatibel, die bis einschließlich Februar 2021 verkauft wurde.
Wichtige FunktionenEinpolige Schaltfunktion: ON-OFF-(ON)
Tastende (ON)-Position mit Federrückstellung
Empfohlen für automatischen und manuellen Bilgenpumpenbetrieb
4 Anschlüsse
12/24 V DC
Max. Last: 20 A bei 12 V und 12 A bei 24 V
Doppelte rote LED für Symbol- und Statusbeleuchtung
IP56-geschützte Konstruktion
Schalttafelausschnitt: 21,5 × 36,8 mm
Lieferung ohne Betätigungswippe
