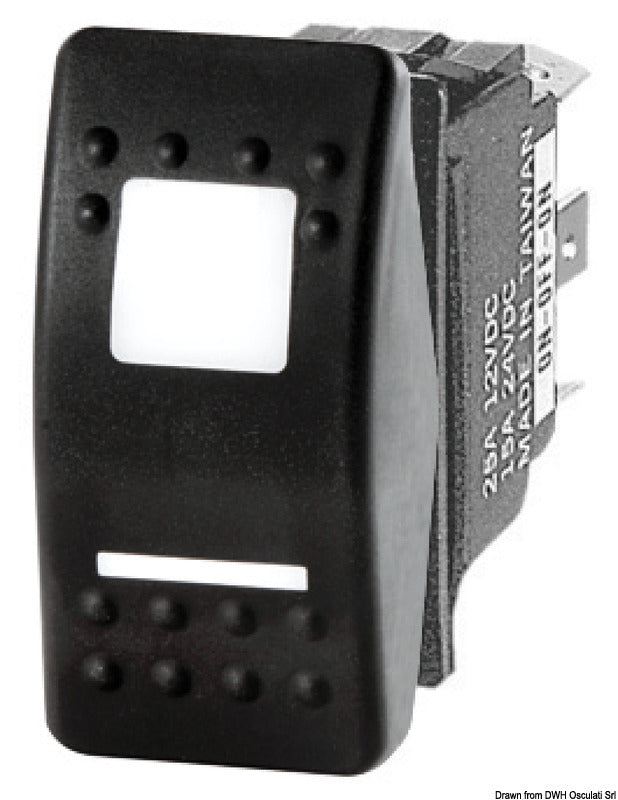

Dieses wasserdichte Marina R II Wippschaltermodul ohne Wippe ist ein 1-poliger, für den Schalttafeleinbau konzipierter Schalter mit der Schaltfunktion ON1-OFF-ON1+2. Das Modul ist für die sequentielle Steuerung von Navigationslichtern auf Fahrzeugen bis 12 m bestimmt und wird in 12/24 V DC-Systemen eingesetzt.

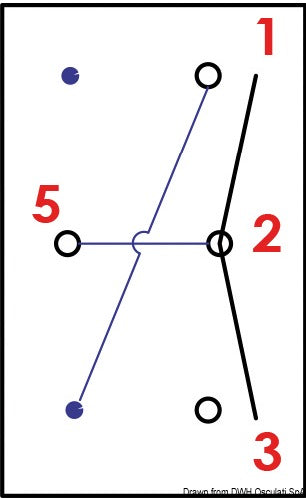

In der Position ON1 ist Stromkreis 1 geschlossen. OFF unterbricht beide gesteuerten Stromkreise, während ON1+2 die Stromkreise 1 und 2 gleichzeitig schließt. Bei der empfohlenen Navigationslichtschaltung aktiviert ON1 ein weißes 360°-Licht, während ON1+2 sowohl das weiße 360°-Licht als auch das rote/grüne 112,5°-Licht aktiviert.
Der Schalter kann mit bis zu 20 A bei 12 V und 12 A bei 24 V belastet werden. Die Schutzart IP56 schützt das Schaltermodul vor Staub und starkem Strahlwasser, was es für den Einbau in maritime Bedienfelder geeignet macht.
Die Montage erfordert einen rechteckigen Schalttafelausschnitt von 21,5 × 36,8 mm. Das Modul verfügt über drei Anschlüsse und wird ohne Wippe und ohne LED geliefert. Eine kompatible Marina R II-Wippe muss daher separat bestellt werden; die Wippen 14.299.40 und 14.299.01 verfügen über ein Symbol für Navigationslichter. Navigationslaternen und Kabelbaum sind nicht im Lieferumfang enthalten.
Das Schaltermodul kann in Schalttafelrahmen der 14.197-Serie montiert werden, einschließlich des Rahmens für einen Schalter 14.197.22. Beim Austausch in älteren Schalttafeln ist zu beachten, dass die aktuellen Wippen der 14.299-Serie nicht mit Marina R-Schaltern kompatibel sind, die bis einschließlich Februar 2021 verkauft wurden.
Wichtige Funktionen1-polige Schaltfunktion: ON1-OFF-ON1+2
Zur sequentiellen Steuerung von Navigationslichtern auf Fahrzeugen bis 12 m
12/24 V DC
Max. 20 A bei 12 V und 12 A bei 24 V
IP56
Drei Anschlüsse
Schalttafelausschnitt: 21,5 × 36,8 mm
Ohne LED
Wippe separat zu bestellen
