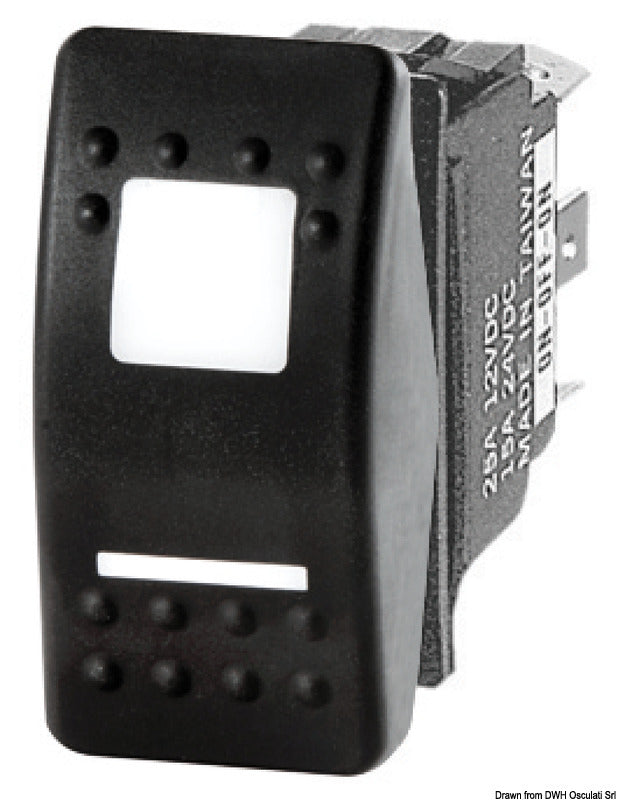

Dieser Marina R II Wippschalter ohne Wippe ist ein 2-poliger, für den Schalttafeleinbau konzipierter Schalter mit der Funktion (ON)-OFF-(ON). Beide ON-Positionen sind tastend und verfügen über eine Federrückstellung in die mittlere OFF-Position. Der Schalter eignet sich für die bidirektionale Steuerung von unter anderem hydraulischen Gangways, Ankerwinden, Trimmklappen und Trimmsystemen.
Der Schalter ist für 12/24 V-Installationen ausgelegt und verfügt über sechs Anschlüsse. Die maximale Strombelastung beträgt 20 A bei 12 V und 12 A bei 24 V. Die Schutzart IP56 schützt bei korrekter Montage gegen das Eindringen von Staub in schädlichen Mengen sowie gegen starkes Strahlwasser.
Die Montage erfordert einen rechteckigen Schalttafelausschnitt von 21,5 × 36,8 mm. Die Betätigungswippe ist nicht im Lieferumfang enthalten und muss separat entsprechend der Funktion der Anlage gewählt werden. Der Schalter ist ohne LED, obwohl andere Varianten der Marina R II-Serie mit LED ausgestattet sein können.
Der Schalter kann auch für Dudge 77 elektrische Tischbeine verwendet werden. Ein Tischbein kann direkt an den Schalter angeschlossen werden. Bei zwei synchronisierten Tischbeinen muss die Installation über das Steuergerät/den Empfänger 48.730.02 erfolgen. Für diese Anwendung sind der Rahmen 14.197.22 sowie die Wippen 14.299.54 und 14.299.15 dokumentierte Optionen.
Für andere Installationen sind separate Marina R II-Wippen mit Symbolen für unter anderem Ankerwinden und Trimmklappen sowie neutrale Wippen ohne Symbol erhältlich. Beispiele hierfür sind 14.299.53 und 14.299.14 für Ankerwinden, 14.299.43 und 14.299.04 für Trimmklappen sowie 14.299.48 und 14.299.09 ohne Symbol. Das Modulrahmensystem umfasst zudem den Mitteleinsatz 14.197.21, den Blindstopfen 14.197.23 und den Endeinsatz 14.197.31. Marina R II-Wippen sind nicht mit älteren Marina R-Schaltern kompatibel, die bis einschließlich Februar 2021 verkauft wurden.
Wichtige Funktionen2-poliger Schalter mit sechs Anschlüssen
(ON)-OFF-(ON) mit tastender ON-Funktion in beide Richtungen
Federrückstellung in die mittlere OFF-Position
Für 12/24 V-Installationen
Max. 20 A bei 12 V und 12 A bei 24 V
Schutzart IP56
Schalttafelausschnitt: 21,5 × 36,8 mm
Ohne LED
Betätigungswippe separat zu bestellen
