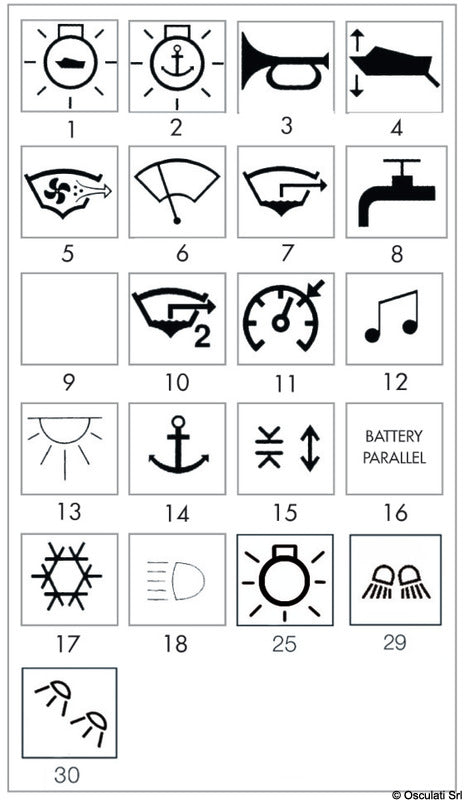

Denne vippekontaktkappe med belyst symbol til Marina R II er en separat, stiv vippetast med funktionsmærkning nr. 16 for parallelkobling af batterier. Kappen anvendes til tydelig mærkning af batteriparallelfunktionen i et Marina R II-kontaktpanel.
Funktionssymbolet er beregnet til baggrundsbelysning fra det separate kontaktmodul. Når kredsløbet aktiveres, kan kontaktmodulets statusindikering ses gennem kappens indikationsområde. Selve kappen er en passiv komponent og indeholder ikke dokumenterede elektriske komponenter eller egen LED.

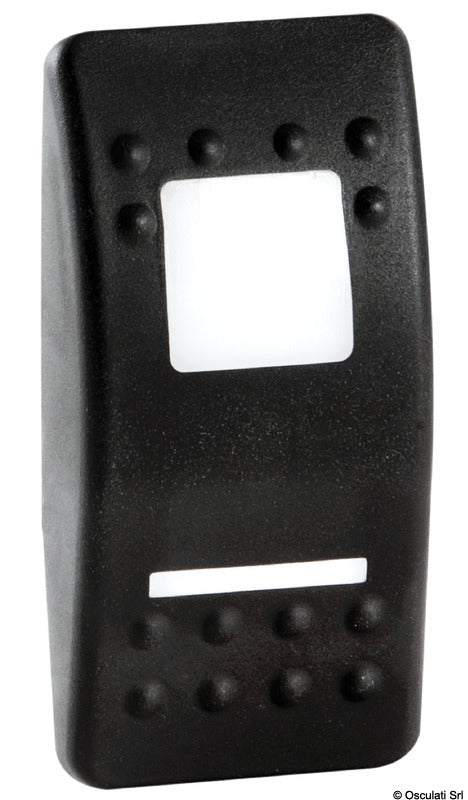

Varianten har en stiv overflade af polykarbonat. Den skal monteres på et separat Marina R II-kontaktmodul, som vælges efter installationens nødvendige kontaktfunktion, poltal og antal terminaler. Kontaktmodulet medfølger ikke.
Kappen er beregnet til Marina R II-vippekontakter og er ikke kompatibel med de ældre Marina R-kontakter, som blev solgt til og med februar 2021. Kontaktmodulfamilien omfatter varenumrene 14.298.01 til 14.298.07, men det korrekte modul skal vælges ud fra det konkrete elektriske kredsløb.
En semirigid udgave med samme batteriparallel-symbol findes som varenr. 14.299.16. Rammedele til opbygning af kontaktpaneler omfatter midterindsats 14.197.21, enkelt ramme 14.197.22, blindprop 14.197.23 og endeindsats 14.197.31.
Vigtige funktionerFunktionssymbol nr. 16 til batteriparallelkobling
Stiv overflade af polykarbonat
Symbol beregnet til baggrundsbelysning fra kontaktmodulet
Statusindikering kan ses gennem kappens indikationsområde
Monteres på et separat Marina R II-kontaktmodul
Kontaktmodul medfølger ikke
Ikke kompatibel med Marina R-kontakter solgt til og med februar 2021
Leveres som 1 stk.
