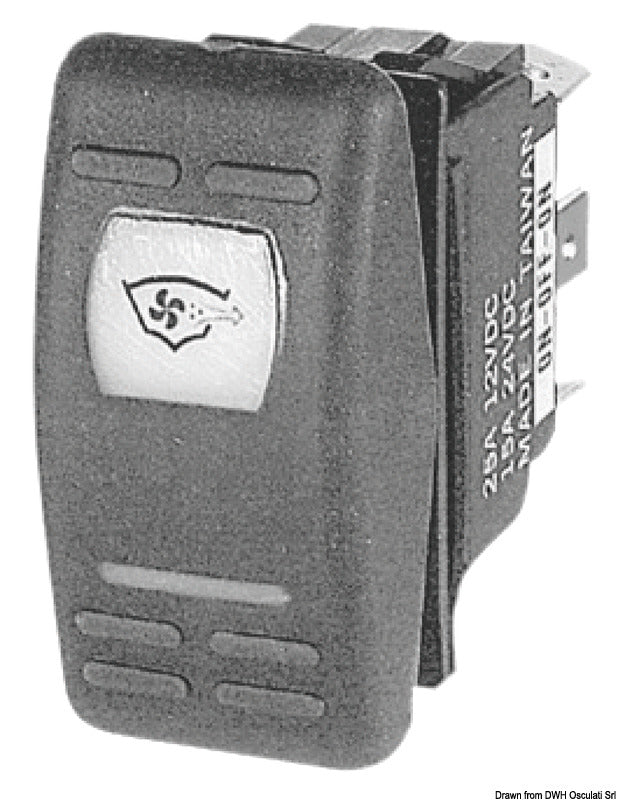

Bei diesem Marina R IP56-Wippschalter ohne Wippe handelt es sich um einen Schaltereinsatz für den Fronteinbau zur Steuerung von Navigationslichtern auf Fahrzeugen bis 12 m Länge. Die Schaltfunktion ist ON¹-OFF-ON¹+² und ermöglicht die Aktivierung eines Stromkreises oder zweier Stromkreise gleichzeitig.
In der Position ON¹ wird Stromkreis 1 aktiviert, beispielsweise ein weißes 360°-Licht. In der Position ON¹+² werden sowohl Stromkreis 1 als auch 2 aktiviert, beispielsweise ein weißes 360°-Licht zusammen mit einem roten und grünen 112,5°-Licht. Beide ON-Positionen sind rastend und verfügen über keine Federrückstellung.
Der Schalter kann bei 12/24 V DC verwendet werden und hat eine maximale Strombelastbarkeit von 20 A bei 12 V und 15 A bei 24 V. Er verfügt über vier Anschlüsse und die Schutzart IP56, die Schutz gegen Staub und starkes Strahlwasser bietet.
Die Montage erfordert einen rechteckigen Fronteinbauausschnitt von 21,5 × 36,8 mm. Das Maß beschreibt die Montageöffnung und nicht die äußeren Gesamtmaße des Schalters. Wippe oder Symbolkappe sind nicht im Lieferumfang enthalten, und diese Variante ist ohne LED ausgeführt.
Die Wippkappen mit Navigationslichtsymbol, Art.-Nr. 14.199.01 und 14.199.40, sind kompatibel mit Marina R-Schaltern der 14.198er-Serie. Die neueren Marina R II-Kappen der 14.299er-Serie sind nicht kompatibel. Montagekomponenten für die Schalterfamilie umfassen den Mitteleinsatz 14.197.21, den Rahmen für einen Schalter 14.197.22, den Blindstopfen 14.197.23 und den Endabschluss 14.197.31.
Art.-Nr. 14.298.07 ist eine neuere verwandte Variante mit gleichem grundlegenden Funktionsprinzip, jedoch verfügt sie über eine andere Anschlusskonfiguration und eine andere Belastungsgrenze bei 24 V. Sie sollte daher nicht ohne Prüfung des Schaltplans und der Anschlüsse als direkter Ersatz verwendet werden.
Wichtige FunktionenSchaltfunktion: ON¹-OFF-ON¹+²
Steuert einen oder zwei Stromkreise gleichzeitig
Für Navigationslichter auf Fahrzeugen bis 12 m
12/24 V DC
Max. 20 A bei 12 V und 15 A bei 24 V
Vier Anschlüsse
Schutzart IP56
Fronteinbauausschnitt: 21,5 × 36,8 mm
Ohne LED
Wippe separat zu bestellen
