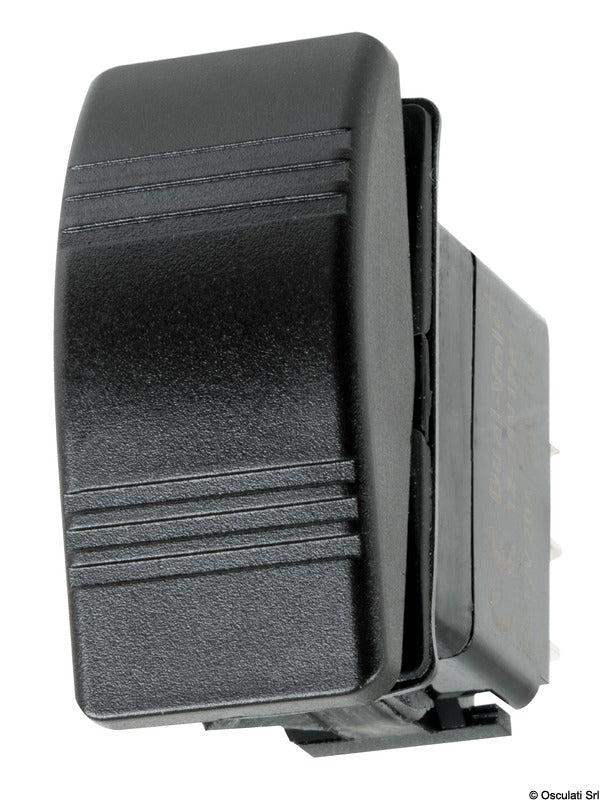

Dieser wasserdichte Marina R-Wippschalter ist ein Schalter für die Frontplattenmontage für 12/24-V-Systeme. Die Schaltfunktion ist (ON)-OFF-(ON), was eine momentane Aktivierung in beiden äußeren Positionen und eine feste neutrale OFF-Position in der Mitte ermöglicht.
Die beiden ON-Positionen verfügen über eine Federrückstellung, sodass der Schalter automatisch in die Mittelposition zurückkehrt, wenn die Wippe losgelassen wird. Die Funktion ist für die richtungsabhängige Momentsteuerung unter anderem von Klappen, Trimmklappen, Gangways und ähnlichen elektrischen Geräten vorgesehen. Der Schalter verfügt über sechs elektrische Anschlüsse und eine maximale Kontaktbelastung von 20 A bei 12 V.
Der Schalter ist nach IP67 klassifiziert und wird in ein rechteckiges Plattenloch von 21,5 × 36,8 mm eingebaut. Die starre Wipptaste ist im Lieferumfang enthalten. Diese Variante wird ohne LED-Anzeige geliefert.
Der Schalter ist zudem als möglicher Bedienschalter für elektrische Aluminium-Tischbeine der Familien 48.731.xx, 48.732.xx und 48.733.xx dokumentiert. Der schwarze Einzelrahmen mit Art.-Nr. 14.197.22 kann für die Installation verwendet werden. Das Rahmensystem kann mit dem Mitteleinsatz 14.197.21, dem Blindstopfen 14.197.23 und dem rechten/linken Endeinsatz 14.197.31 erweitert werden.
Wichtige FunktionenSchaltfunktion: (ON)-OFF-(ON)
Momentfunktion mit Federrückstellung in beiden äußeren Positionen
Feste OFF-Position in der Mitte
Für 12/24-V-Systeme
Max. Kontaktbelastung: 20 A bei 12 V
6 elektrische Anschlüsse
IP67
Frontplattenmontage in einem Loch von 21,5 × 36,8 mm
Starre Wipptaste inklusive
Ohne LED
