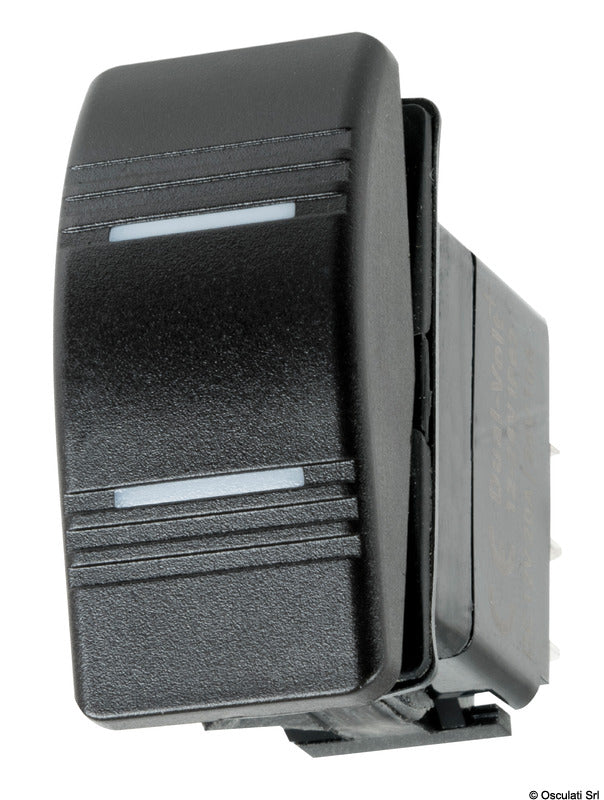

Wasserdichter Marina R Wippschalter mit der Schaltfunktion (ON)-OFF-(ON) ist ein für den Schalttafeleinbau konzipierter Marineschalter zur richtungsabhängigen Steuerung von hydraulischen Gangways, Ankerwinden und Trimmklappen. Der Schalter verfügt über drei Positionen und eine Federrückstellung aus beiden tastenden ON-Positionen in die zentrale OFF-Position.
Die tastende Funktion bedeutet, dass das angeschlossene Gerät nur so lange aktiviert bleibt, wie die Wippe in der gewählten Richtung gehalten wird. Sobald die Wippe losgelassen wird, kehrt sie automatisch in die OFF-Position zurück. Diese Funktion eignet sich ideal für Geräte, deren Bewegung direkt gesteuert werden muss und sofort stoppen soll, sobald die Betätigung endet.
Der Schalter ist für 12/24 V DC-Systeme ausgelegt und hat eine maximale Strombelastbarkeit von 20 A bei 12 V. Der Anschluss erfolgt über vier Anschlussterminals. Die mitgelieferte starre Wippe verfügt über eine integrierte LED-Anzeige, die durch die Wippe leuchtet, wenn der Schalter aktiviert wird.
Die IP67-Schutzart schützt den Schalter vor dem Eindringen von Staub und Wasser. Er wird in einen rechteckigen Schalttafelausschnitt von 21,5 × 36,8 mm montiert. Das Maß gibt den erforderlichen Montageausschnitt an und nicht die gesamten Außenabmessungen des Schalters.
Wichtige FunktionenSchaltfunktion: (ON)-OFF-(ON)
Drei Positionen mit tastendem ON in beide Richtungen
Automatische Federrückstellung in die zentrale OFF-Position
Für hydraulische Gangways, Ankerwinden und Trimmklappen
12/24 V DC
Max. 20 A bei 12 V
Vier Anschlussterminals
LED-Anzeige und starre Wippe inklusive
IP67
Schalttafelausschnitt: 21,5 × 36,8 mm
