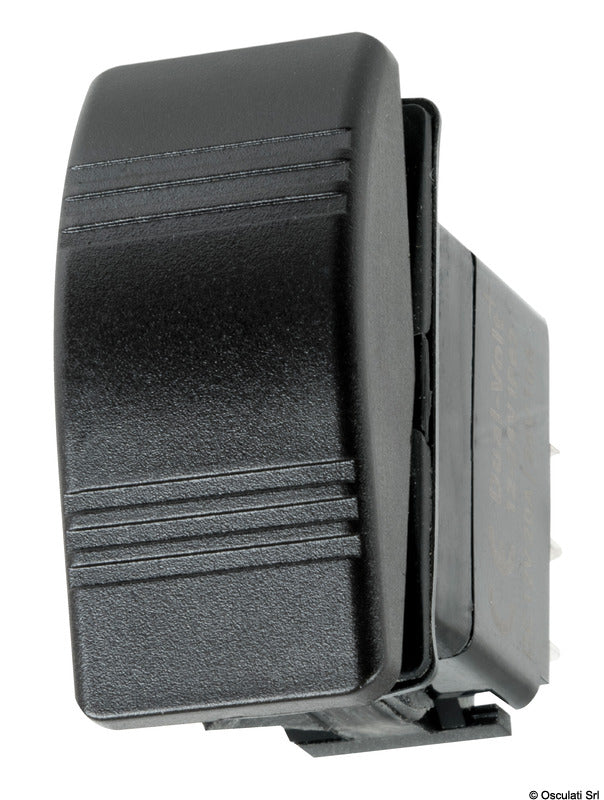

Wasserdichter Marina R-Wippschalter mit der Funktion ON¹-OFF-ON¹+² ist ein frontbündig eingebauter Schalter zur Steuerung von Navigationslichtern auf Schiffen bis zu 12 m. Der Schalter verfügt über drei Raststellungen und vier Anschlüsse.

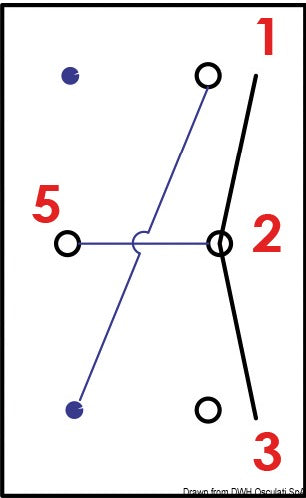

In der Position ON¹ wird Stromkreis 1 geschlossen, während die Position ON¹+² Stromkreis 1 und Stromkreis 2 gleichzeitig schließt. Bei der dokumentierten Anwendung aktiviert ON¹ ein weißes 360°-Licht, während ON¹+² sowohl das weiße 360°-Licht als auch das rote/grüne 112,5°-Licht aktiviert. Navigationslichter sind nicht im Lieferumfang enthalten.
Der Schalter ist für 12/24 V-Systeme ausgelegt und hat eine maximale Belastung von 20 A bei 12 V. Die Schutzart IP67 schützt den Schalter vor Staubeintritt und zeitweiligem Untertauchen in Wasser. Diese Variante ist ohne LED-Anzeige.
Die Montage erfolgt in einem rechteckigen Lochausschnitt von 21,5 × 36,8 mm. Die starre Wippe ist im Lieferumfang enthalten. Der Schalter kann mit den Rahmenteilen 14.197.21, 14.197.22, 14.197.23 und 14.197.31 kombiniert werden, um ein einzelnes oder ein kombiniertes Schalterpanel aufzubauen.
Wichtige FunktionenSchaltfunktion: ON¹-OFF-ON¹+²
Drei rastende Schaltstellungen
Vier Anschlüsse
Für 12/24 V-Systeme
Max. 20 A bei 12 V
IP67
Ohne LED-Anzeige
Starre Wippe enthalten
Lochausschnitt: 21,5 × 36,8 mm
Für Navigationslichter auf Schiffen bis zu 12 m
