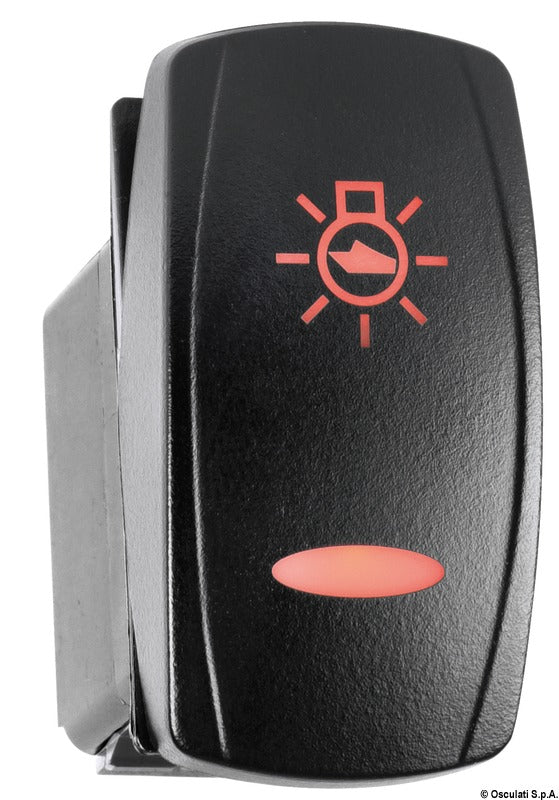

Dieser wasserdichte Marina TOP Wippschalter mit doppelter LED ist ein 1-poliger EIN-AUS-Schalter für die allgemeine Steuerung elektrischer Geräte in 12/24-V-DC-Systemen. Der Schalter verfügt über eine rastende EIN-AUS-Funktion und drei elektrische Anschlüsse.
Die maximale Kontaktbelastung beträgt 20 A bei 12 V und 10 A bei 24 V. Die Schutzart IP56 bietet Schutz gegen Staub und starkes Strahlwasser, wodurch sich der Schalter für die Schalttafelmontage in maritimen Elektroinstallationen eignet.
Die doppelte LED-Funktion bietet sowohl Orientierungs- als auch Statuslicht. Eine LED beleuchtet das Funktionssymbol konstant, während die andere anzeigt, wenn der Schalter aktiviert ist.

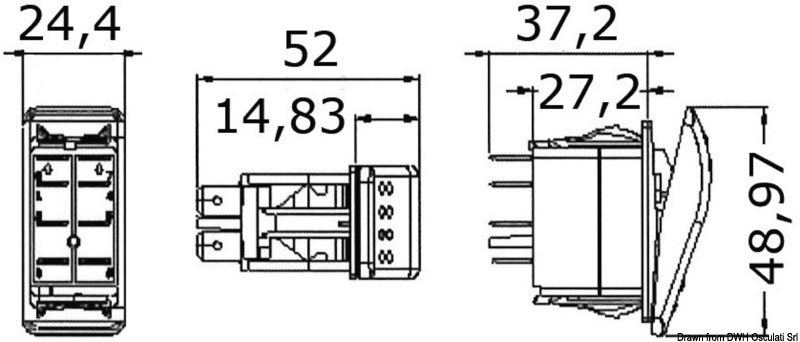

Der Schalter wird in einem rechteckigen Schalttafelausschnitt von 21,5 × 36,8 mm montiert. Das Maß gibt den Schalttafelausschnitt selbst an und nicht die Außenmaße des Schalters.
Die Wipptaste mit Funktionssymbol ist nicht im Lieferumfang enthalten und muss separat aus der Marina TOP-Serie ausgewählt werden. Da der Schalter für die allgemeine Anwendung vorgesehen ist, kann die Wipptaste je nach zu steuernder Funktion gewählt werden. Die neutrale Wipptaste ohne Symbol hat die Art.-Nr. 14.213.29.
Wichtige Funktionen1-polig, rastende EIN-AUS-Funktion
Für 12/24-V-DC-Systeme
Max. Belastung: 20 A bei 12 V und 10 A bei 24 V
Doppelte LED für Symbolbeleuchtung und Aktivierungsanzeige
Schutzart IP56
Drei elektrische Anschlüsse
Schalttafelausschnitt: 21,5 × 36,8 mm
Lieferung ohne Wipptaste
