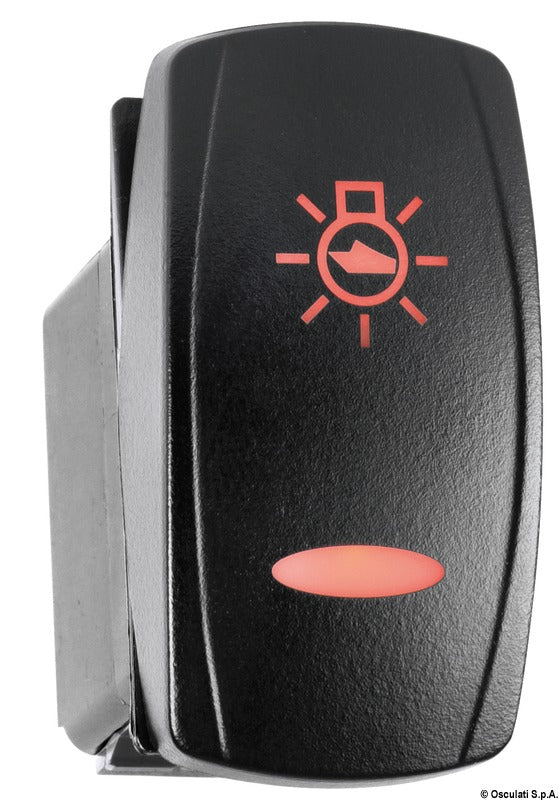

Marina TOP wasserdichter Wippschalter mit doppelter LED ist ein für den Einbau vorgesehener zweipoliger Schalter mit der Schaltfunktion (EIN)-AUS-(EIN). Die Variante verfügt über 7 Anschlüsse und ist für die Steuerung von hydraulischen Gangways, Trimmklappen, elektrischen Verdecken und Dachfunktionen sowie Winden vorgesehen.
Der Schalter kann in elektrischen Systemen mit 12 oder 24 V verwendet werden. Die maximale Belastung beträgt 20 A bei 12 V und 10 A bei 24 V. Die zweipolige Ausführung ermöglicht das Schalten von zwei Polen mit derselben Betätigung.
Die zwei integrierten LED-Funktionen bieten sowohl Symbolbeleuchtung als auch Statusanzeige. Eine LED leuchtet konstant und beleuchtet das Symbol auf der separat gewählten Wippkappe, während die andere LED anzeigt, wenn der Schalter aktiviert ist.

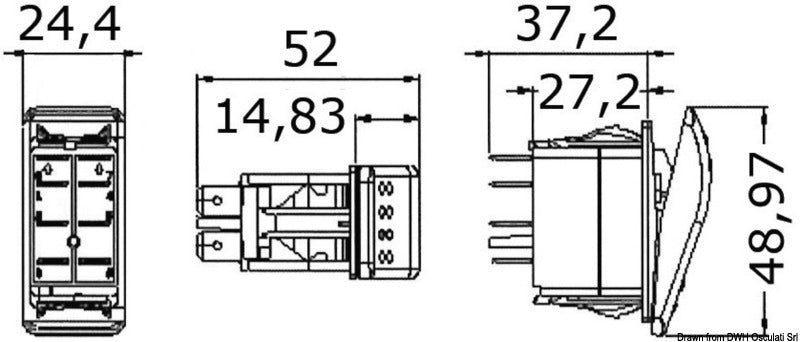

Die Schutzart IP56 macht den Schalter für exponierte Marine-Paneelinstallationen geeignet. Er wird in einen rechteckigen Paneelausschnitt von 21,5 × 36,8 mm montiert. Das Maß gibt den Montageausschnitt und nicht die gesamten Außenmaße des Schalters an.
Der Schalter wird ohne Wippkappe geliefert. Eine separate OVAL-Wippkappe aus der 14.213.xx-Serie wird je nach Funktion und Symbol, das die Installation erfordert, gewählt, beispielsweise für Klappen, Winden oder eine neutrale Kappe ohne Symbol.
Wichtige FunktionenSchaltfunktion: (EIN)-AUS-(EIN)
Zweipolige Ausführung mit 7 Anschlüssen
Für 12/24 V-Systeme
Max. 20 A bei 12 V und 10 A bei 24 V
Doppelte LED für Symbolbeleuchtung und Aktivierungsanzeige
Schutzart IP56
Paneelmontage in Ausschnitt von 21,5 × 36,8 mm
Wippkappe nicht im Lieferumfang enthalten
