Dieser wasserdichte Marina TOP Wippschalter mit doppelter LED ist ein 2-poliger, für den Schalttafeleinbau konzipierter Schalter für elektrische 12/24-V-Installationen. Die Variante verfügt über drei rastende Stellungen mit der Schaltfunktion ON¹–OFF–ON¹+² und ist für die Steuerung von zwei zusammenhängenden Stromkreisen vorgesehen.
In der Position ON¹ wird Stromkreis 1 geschlossen. In der Mittelstellung OFF sind die Stromkreise unterbrochen, während die Position ON¹+² Stromkreis 1 und 2 gleichzeitig schließt. Der Schalter hat sieben Klemmen und hält einer maximalen Strombelastung von 20 A bei 12 V oder 10 A bei 24 V stand.

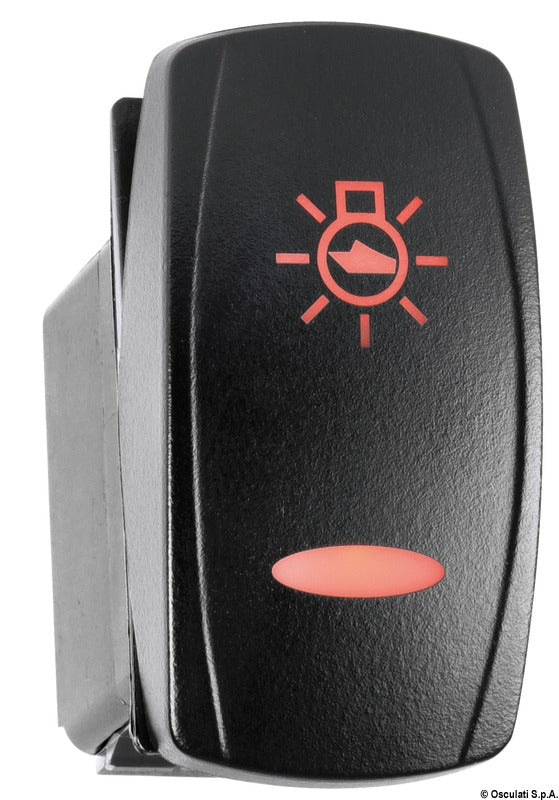

Die beiden integrierten LED-Anzeigen haben separate Funktionen. Die eine sorgt für eine permanente Beleuchtung des Symbols auf der montierten Wippe, während die andere anzeigt, wenn der Schalter aktiviert ist. Der Schaltereinsatz ist nach IP56 klassifiziert und für elektrische Installationen in der Schifffahrt geeignet.

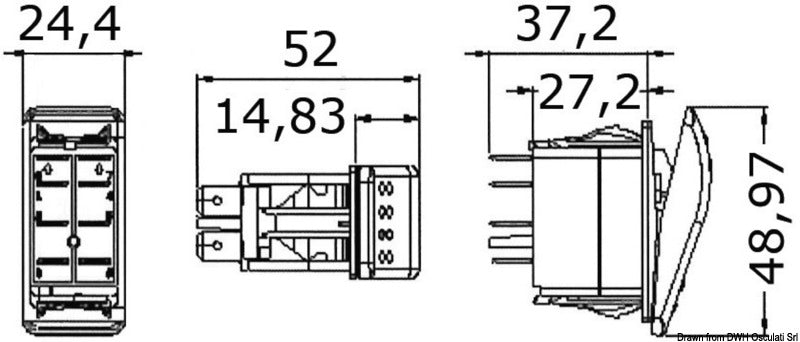

Der Schalter wird in einen rechteckigen Schalttafelausschnitt von 21,5 × 36,8 mm montiert. Die Wippe ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Die Marina TOP OVAL-Wippe 14.213.21 mit Symbol für Navigationslicht ist das funktionsspezifische Zubehör, während die neutrale Wippe 14.213.29 verwendet werden kann, wenn kein Symbol gewünscht ist.
Die Schaltfunktion ist für Navigationslichter auf Fahrzeugen bis 12 m vorgesehen. ON¹ kann für weißes 360°-Licht verwendet werden, während ON¹+² das weiße 360°-Licht zusammen mit rotem und grünem Seitenlicht mit 112,5°-Leuchtsektor aktivieren kann. Die Eigenschaften des kompletten Laternen-Systems hängen auch von den gewählten Laternen und der elektrischen Installation ab.
Wichtige FunktionenSchaltfunktion: ON¹–OFF–ON¹+²
2-polige Ausführung mit sieben Klemmen
Drei rastende Schaltstellungen
12/24 V DC
Max. 20 A bei 12 V und 10 A bei 24 V
Doppelte LED für Symbolbeleuchtung und Aktivierungsanzeige
IP56
Schalttafelausschnitt: 21,5 × 36,8 mm
Für Navigationslichter auf Fahrzeugen bis 12 m
Lieferung ohne Wippe
