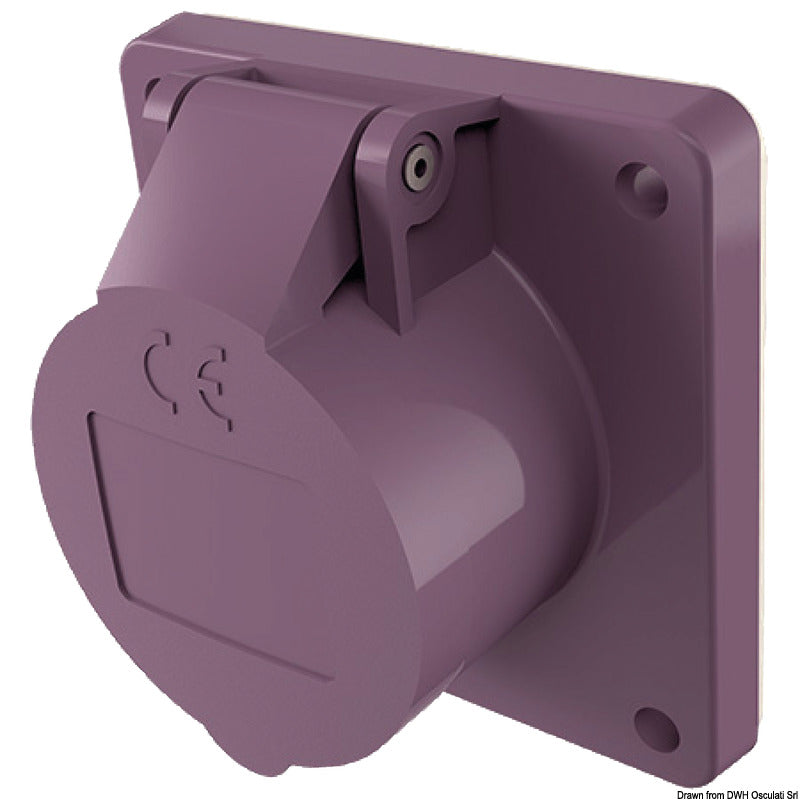

Diese 2-polige Anbausteckdose ist ein MENNEKES-Modell 1602 für den Einbau in Paneelen und Flanschen bei Niederspannungsinstallationen. Sie ist als Kupplung mit Schraubklemmen, Standardkontakten und einem Klappdeckel ausgeführt.
Das Produkt ist für 12/24 V und 16 A spezifiziert. Die modellspezifische Nennspannung beträgt 20–25 V bei 50–60 Hz, und das Stecksystem verfügt über eine violette Codierung mit der Uhrzeitstellung 0 h. Überprüfen Sie daher vor der Montage die Spannung der Installation sowie die mechanische und elektrische Codierung des Stecksystems, insbesondere bei der Verwendung in einer 12-V-Installation.

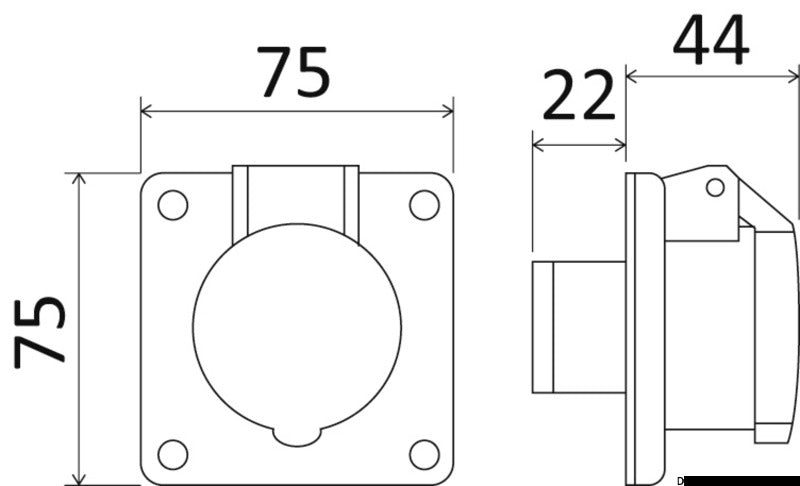

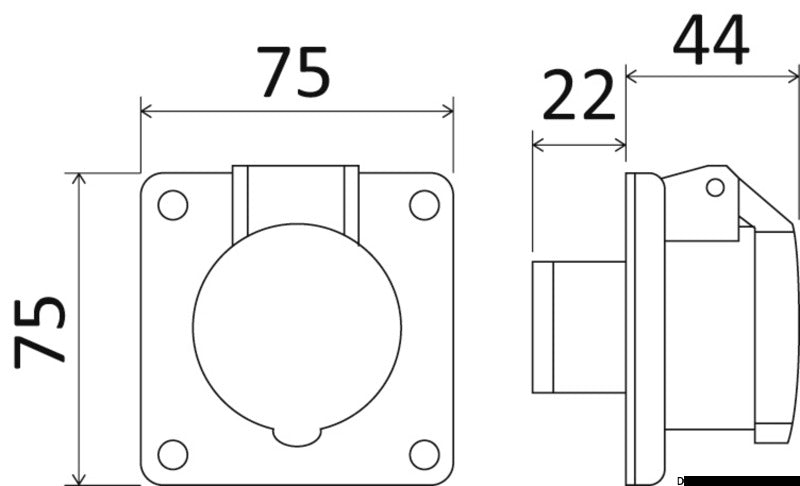

Der quadratische Flansch misst 75 × 75 mm und verfügt über vier Befestigungspunkte mit einem horizontalen und vertikalen Lochabstand von 60 × 60 mm. Die Steckdose ragt 44 mm über den Montageflansch hinaus und erfordert eine Einbautiefe von 22 mm hinter dem Flansch. Sie kann in Paneele sowie in geeignete Kabelkanäle und Unterputzdosen eingebaut werden.
Das Gehäuse besteht aus Kunststoff, während die Kontakte aus einer Kupfer-Zinn-Legierung mit unbehandelter Kontaktoberfläche gefertigt sind. Die Schutzart IP44 bietet Schutz gegen feste Fremdkörper über 1 mm und Spritzwasser. Die Konstruktion umfasst zudem einen Knickschutz für das Kabel.
Die Steckdose entspricht den Normen DIN VDE 0623 und EN 60309-2 und verfügt über eine EAC-Kennzeichnung sowie RoHS- und REACH-Konformität. Ein passender 2-poliger Niederspannungsstecker ist das Modell MENNEKES 629A, Art.-Nr. 14.337.01. Der MENNEKES-Flansch mit Dichtung 41340 sowie die Einbaudose 40369 sind dokumentiertes Montagezubehör für das Modell 1602.
Wichtige Funktionen2-polige Anbausteckdose
12/24 V und 16 A
Modellspezifische Nennspannung: 20–25 V bei 50–60 Hz
Schraubklemmen und Standardkontakte
Klappdeckel
Schutzart IP44
Flansch: 75 × 75 mm
Lochabstand: 60 × 60 mm
Einbautiefe: 22 mm
Violette Codierung, Uhrzeitstellung 0 h
