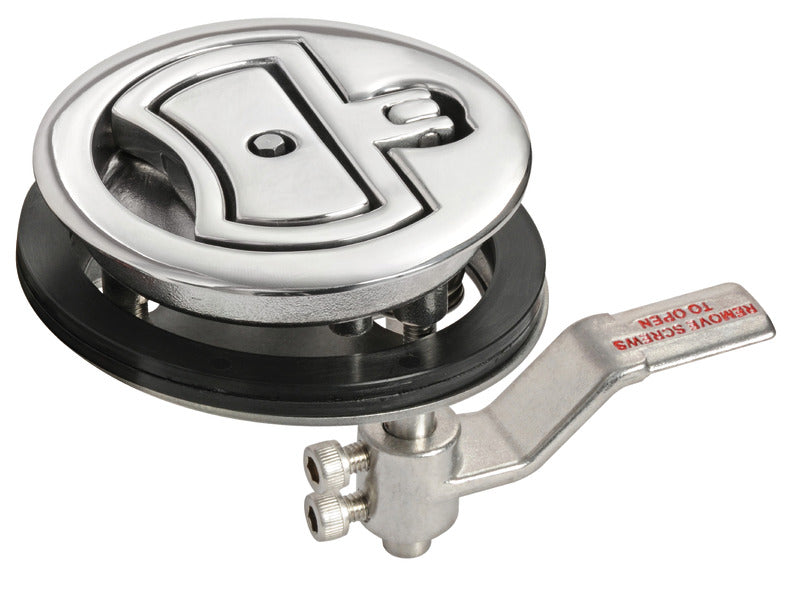

Bündig eingebauter Kompressionsverschluss aus AISI 316 mit einem Außendurchmesser von 90 mm ist für den sicheren Verschluss von Luken, Klappen, Türen und ähnlichen maritimen Paneelen ausgelegt. Diese Variante verfügt über ein integriertes Schloss und dient gleichzeitig als bündiger Hebegriff.
Der Verschluss verwendet ein exzentrisches Nockensystem mit Kompressionsfunktion. Wenn der Griff abgesenkt wird, bewegt sich der innere Verriegelungsarm, sodass die Luke festgezogen wird. Dies sorgt für einen dichten und vibrationsfreien Verschluss. Wenn der Griff angehoben wird, löst sich der Verriegelungsarm, sodass die Luke oder Klappe geöffnet werden kann.
Der gesamte Verschluss besteht aus spiegelpoliertem rostfreiem Edelstahl AISI 316, der für den maritimen Einsatz geeignet ist. Der Außendurchmesser beträgt 90 mm, und die Montage erfordert ein rundes Loch mit Ø76 mm.
Das Schloss wird bündig und durchgehend in einem Paneel mit einer Stärke von 10–34 mm montiert. Der Verstellbereich des Anschlagarms beträgt 39–100 mm, sodass die Kompression an die dokumentierten Einbaumaße angepasst werden kann.
Ein Ersatzschlüssel mit der Art.-Nr. 20.366.98 und ein Ersatzarm mit der Art.-Nr. 38.159.81 sind dokumentierte Ersatzteile für diese Variante.
Wichtige FunktionenBündiger Kompressionsverschluss mit integriertem Schloss
Exzentrisches Nockensystem für sicheren und dichten Verschluss
Vibrationsfrei in geschlossener Position
Komplett aus rostfreiem Edelstahl AISI 316 gefertigt
Spiegelpolierte Oberfläche
Außendurchmesser: 90 mm
Montageloch: Ø76 mm
Paneelstärke: 10–34 mm
Verstellbereich des Anschlagarms: 39–100 mm
