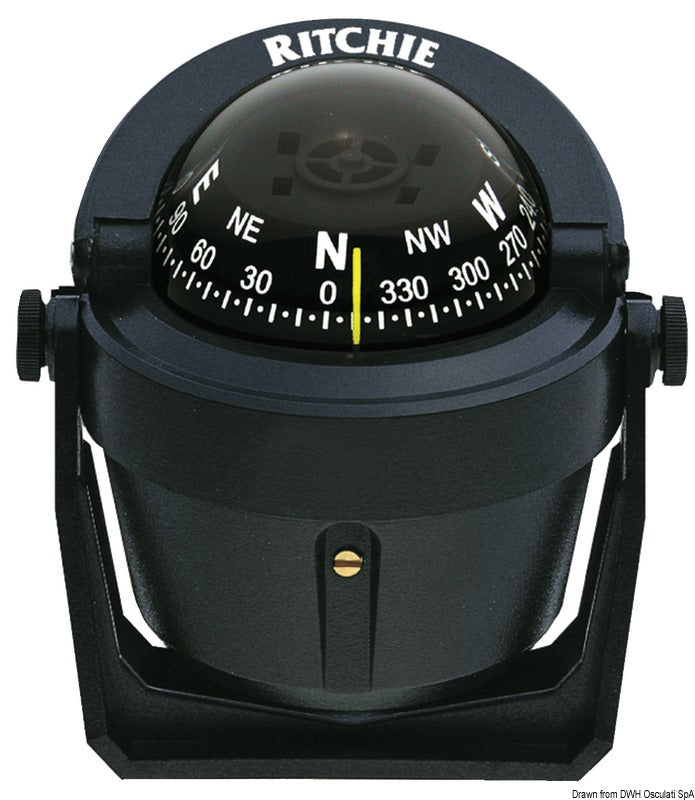

Dieser Ritchie Explorer Magnetkompass mit 70 mm Kompassrose ist das Modell B-51 in schwarzer Ausführung mit schwarzer, direkt ablesbarer Kompassrose. Der komplette Marinekompass wird mit einem verstellbaren Montagebügel geliefert und ist für die Platzierung am Steuerstand von Motorbooten bis 24 ft / 7,32 m vorgesehen.
Die Kompassrose verfügt über eine 5°-Skalenteilung und wird von einem wissenschaftlich abgestimmten Saphirlager mit gehärteter Stahlspitze gestützt. Die DirectiveForce-Magnete sind für eine schnelle Kursstabilisierung ausgelegt, während die eingebauten Kompensatoren eine Korrektur der festen magnetischen Deviation ermöglichen. Eine bewegliche Sonnenblende verbessert die Ablesbarkeit bei wechselnden Lichtverhältnissen.
Die interne grüne Nachtbeleuchtung wird mit 12 V DC betrieben und macht die Kompassrose im Dunkeln sichtbar. Der elektrische Anschluss muss über einen entsprechend abgesicherten Stromkreis erfolgen; für einen separaten Kompassstromkreis wird eine schnelle 1 A AGC-Glassicherung empfohlen.
Der Montagebügel verfügt über Rändelschrauben, sodass der Kompass vor und zurück nivelliert oder vom Bügel abgenommen werden kann. Bei horizontaler Montage muss der Untergrund von Seite zu Seite eben sein. Bei einer Schottmontage muss das Schott rechtwinklig zur Mittellinie des Bootes stehen; andernfalls ist ein geeigneter Ausgleichsblock zu verwenden. Verwenden Sie nicht-magnetische Befestigungsmittel und prüfen Sie den Montageort auf Einflüsse durch Lautsprecher, Wischermotoren, stromführende Kabel und andere magnetische Gegenstände.

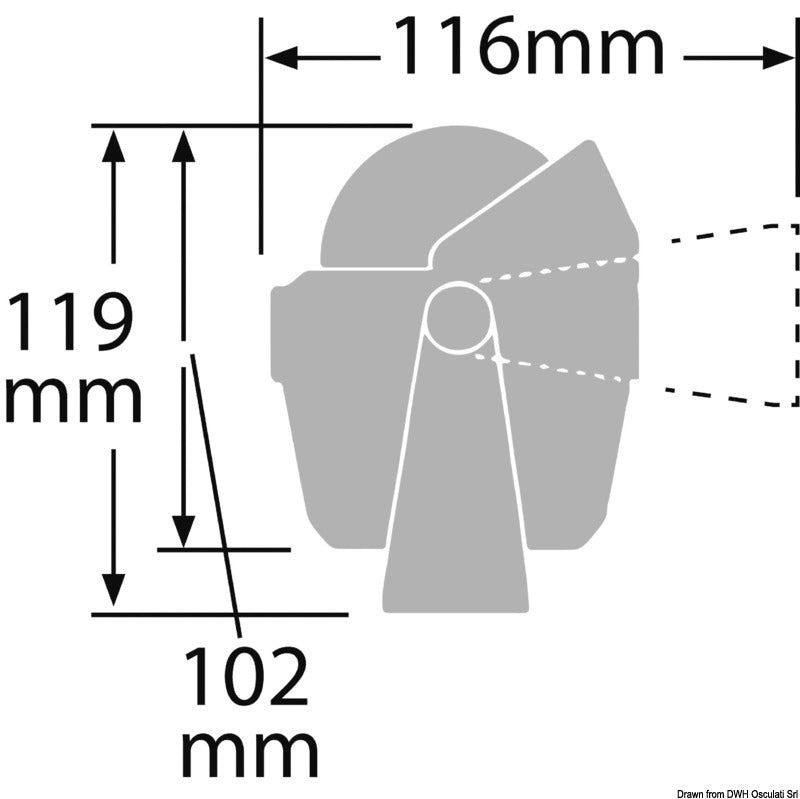

Der Kompass besteht aus einer temperaturbeständigen Verbundkonstruktion und misst maximal 116 mm in der Breite und 119 mm in der Gesamthöhe. Das Modell ist vollständig reparaturfähig und hat fünf Jahre Herstellergarantie. Zu den dokumentierten Ersatzteilen gehören unter anderem Lichtquelle EX-0005/EX-0005-2, Lampenfassung EX-0022 ASY, Sonnenblende EX-0034, Kompasseinheit EX-0006 ASY, Gehäuse EX-0013, Montagebügel EX-0004/EX-0004 XSP und Rändelschraube SH-0077 ASY.
Spülen Sie Salz und Schmutz mit sauberem Süßwasser ab und wischen Sie vorsichtig mit einem feuchten Tuch nach. Chemische und scheuernde Reinigungsmittel dürfen nicht verwendet werden. Die Deviation sollte zu Beginn jeder Segelsaison und nach der Installation neuer Ausrüstung in der Nähe des Kompasses überprüft werden.
Wichtige Funktionen70 mm direkt ablesbare Kompassrose mit 5°-Skalenteilung
Schwarzes Gehäuse und schwarze Kompassrose
Verstellbarer und abnehmbarer Montagebügel mit Rändelschrauben
Eingebaute Kompensatoren für feste magnetische Deviation
Saphirlager, gehärtete Stahlspitze und DirectiveForce-Magnete
12 V DC grüne Nachtbeleuchtung
Bewegliche Sonnenblende
Maximale Breite 116 mm und Gesamthöhe 119 mm
Für Motorboote bis 24 ft / 7,32 m
Hergestellt in den USA und mit fünf Jahren Herstellergarantie
