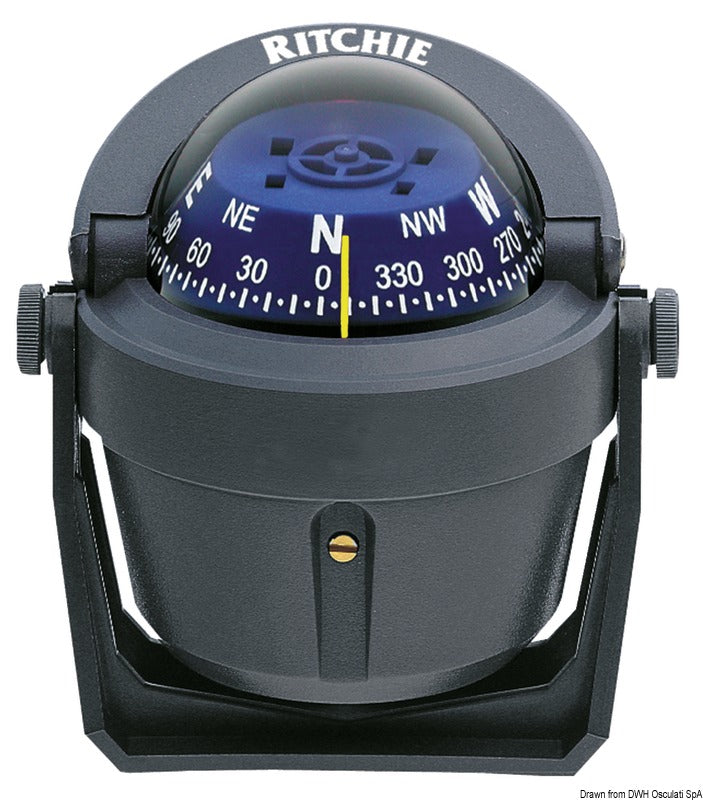

Dieser Ritchie Explorer Marinekompass 70 mm mit Kompensator und Nachtbeleuchtung ist das Modell B-51G für die Bügelmontage. Er verfügt über ein graues Gehäuse, eine blaue, direkt ablesbare Kompassrose und ist als Steuerkompass für Motorboote bis 24 Fuß (7,32 m) vorgesehen.
Die 70 mm große Kompassrose ist in 5°-Schritten unterteilt und wird durch DirectiveForce-Magnete unterstützt, die für eine schnelle Stabilisierung der Kursanzeige sorgen. Das Kompasswerk verwendet ein Saphir-Lager mit gehärteter Stahlspitze, während die eingebauten Kompensatoren aus zwei Sätzen Korrekturmagneten an verstellbaren Stangen bestehen. Die bewegliche Sonnenblende lässt sich an die Lichtverhältnisse anpassen.

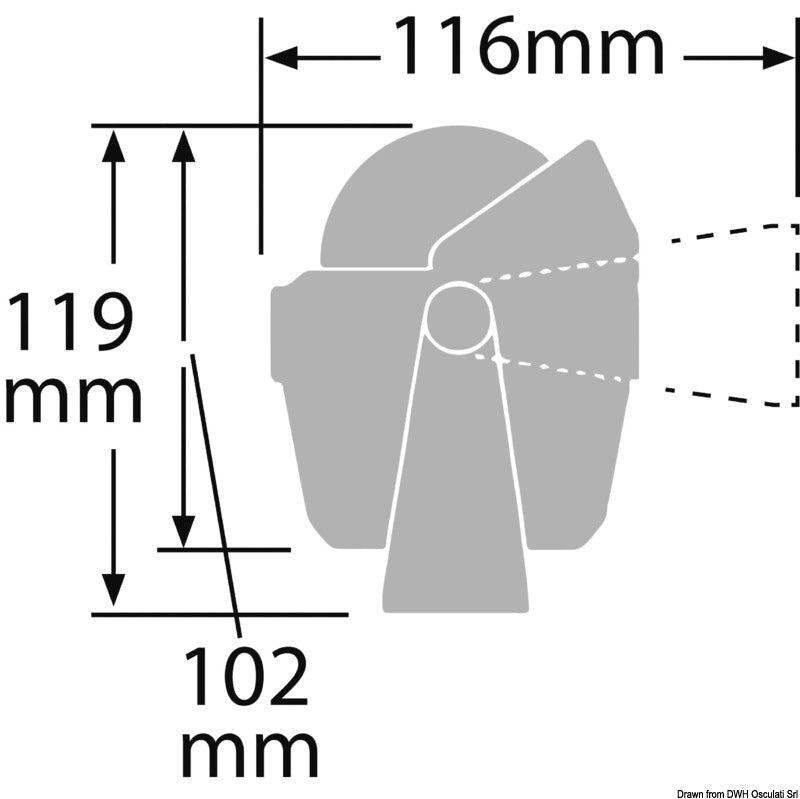

Der verstellbare und abnehmbare Bügel mit Rändelschrauben ermöglicht es, den Kompass vor und zurück auszurichten. Der Kompass hat eine Gesamthöhe von 119 mm inklusive Bügel und eine maximale horizontale Ausdehnung von 116 mm. Das Kompassgehäuse selbst misst 102 mm von der Oberseite bis zum unteren Teil des Gehäuses, exklusive des Fußes der Halterung. Das Gehäuse besteht aus Hochtemperatur-Verbundmaterial.
Die grüne LED-Nachtbeleuchtung wird an 12 V DC angeschlossen. Der Kompass muss parallel zur Mittellinie des Bootes und nah genug am Steuerstand für eine sichere Ablesung montiert werden. Der Montageort muss frei von Einflüssen durch Magnete, Eisen, Stahl, Hochstromkabel, Scheibenwischer und andere variable Magnetfelder gehalten werden. Verwenden Sie unmagnetische Befestigungsteile und nutzen Sie bei Bedarf eine geeignete Unterlage, damit der Kompass korrekt steht. Für einen separaten Kompassstromkreis wird eine flinke 1 A AGC-Sicherung empfohlen.
Nach der Installation sollte die Deviation geprüft und bei Bedarf mit den eingebauten Kompensatoren korrigiert werden. Die Überprüfung sollte zu Beginn jeder Bootssaison sowie nach der Installation elektrischer oder magnetischer Geräte in der Nähe des Kompasses wiederholt werden. Salz und Schmutz mit sauberem Süßwasser und einem feuchten Tuch entfernen; chemische und scheuernde Reinigungsmittel sollten nicht verwendet werden.
Der Kompass ist reparaturfähig konstruiert und wird ohne Schutzabdeckung geliefert. Zu den dokumentierten Ersatzteilen gehören der graue Bügel EX-0073 XSP, graue Rändelschrauben EX-0081 XSP im 2er-Pack, die 12-V-Ersatzbeleuchtung EX-0005-2 sowie die Licht- und Kabeleinheit EX-0022 ASY. Überprüfen Sie Modell und Seriennummer vor der Bestellung von Beleuchtungsteilen. Das Produkt wird in den USA hergestellt und hat 5 Jahre Garantie auf Material- und Fertigungsfehler.
Wichtige Funktionen70 mm direkt ablesbare, blaue Kompassrose
Graduierung in 5°-Schritten
Eingebaute Kompensatoren zur Korrektur der festen Deviation
12 V DC grüne LED-Nachtbeleuchtung
Verstellbarer und abnehmbarer grauer Montagebügel
Saphir-Lager und gehärtete Stahlspitze
Bewegliche Sonnenblende
Für Motorboote bis 24 Fuß (7,32 m)
Gesamthöhe inklusive Bügel: 119 mm
Maximale horizontale Ausdehnung: 116 mm
