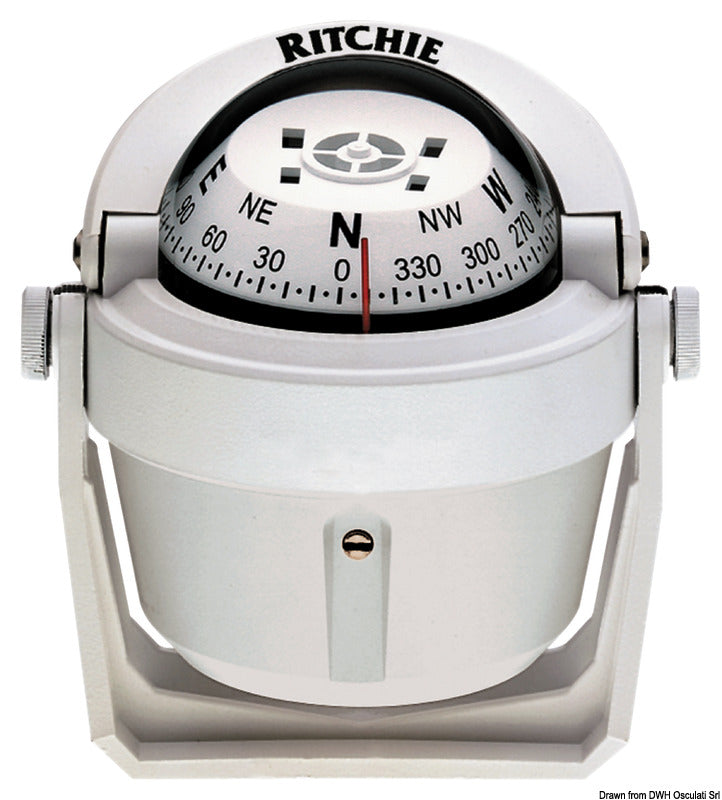

Ritchie Explorer Marinekompass mit 70-mm-Kompassrose ist ein magnetischer Steuerkompass für Motorboote. Diese B-51W-Variante verfügt über ein weißes Gehäuse, eine weiße Rose und einen verstellbaren Montagebügel, der eine Anpassung des Kompasses an den gewünschten Ablesewinkel ermöglicht.
Die direkt ablesbare Rose ist für die Ablesung von vorne konzipiert und hat eine Teilung von 5°. Der Kompass ist flüssigkeitsgedämpft und mit DirectiveForce-Magneten ausgestattet, die zu einer schnellen Kursstabilisierung beitragen. Der Magnetmechanismus nutzt ein abgestimmtes Saphirlager und eine gehärtete Stahlspitze, während eingebaute Kompensatoren zur Korrektur der festen Deviation dienen.
Das Gehäuse besteht aus temperaturbeständigem Verbundmaterial. Die werkseitig versiegelte Kapsel ist durch eine bewegliche Sonnenblende geschützt, die je nach Lichtverhältnissen positioniert werden kann. Der Kompass ist reparaturfähig konstruiert, und die Herstellergarantie gegen Material- und Fabrikationsfehler beträgt 5 Jahre. Eine Schutzabdeckung ist nicht im Lieferumfang enthalten.

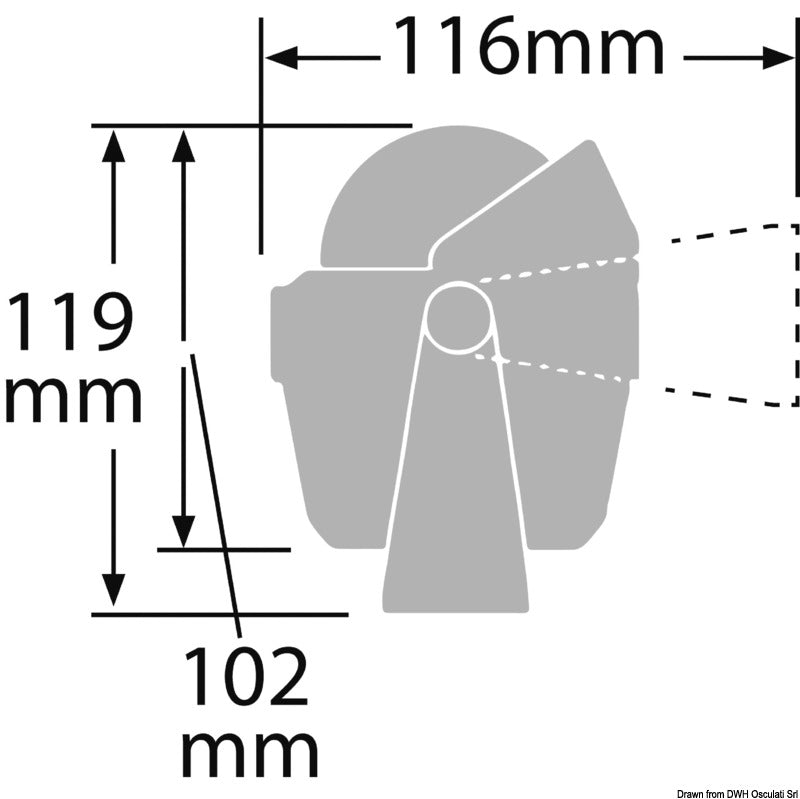

Der abnehmbare Bügel kann auf dem Deck oder am Instrumentenbrett montiert werden. Der Kompass wird mit zwei Rändelschrauben fixiert und kann im Bügel nach vorne oder hinten geneigt werden. Die Gesamtbreite beträgt 116 mm, die Höhe einschließlich Bügel 119 mm. Die Montagefläche muss in der Querachse eben sein, und der Kompass muss parallel zur Mittellinie des Bootes ausgerichtet werden.
Der Montageort muss auf magnetische Einflüsse durch unter anderem Lautsprecher, Stahl- und Eisenteile, stromführende Kabel, Scheibenwischer und andere elektrische Geräte geprüft werden. Variable Magnetfelder können nicht mit den Kompensatoren entfernt werden. Verwenden Sie unmagnetische Befestigungsteile und wählen Sie einen Montageort, an dem die Deviation auf den vier Hauptkursen 15° nicht überschreitet.
Die interne grüne Nachtbeleuchtung wird an 12 V DC angeschlossen. Die Beleuchtung sollte an einen entsprechend abgesicherten Stromkreis angeschlossen werden; bei einem separaten Stromkreis für den Kompass wird eine flinke 1-A-AGC-Glassicherung empfohlen. Überprüfen Sie vor dem Anschluss die Kabelmarkierung und Polarität des mitgelieferten Kabels.
Spülen Sie Salz und Schmutz mit sauberem Süßwasser ab und wischen Sie den Kompass vorsichtig mit einem feuchten Tuch ab. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Die Deviation sollte zu Beginn jeder Segelsaison und nach der Montage neuer Ausrüstung in der Nähe überprüft werden. Eine Kontrolle und Aufzeichnung alle 30° Kurs gibt einen besseren Überblick über die Genauigkeit auf allen Kursen.
Ersatzteile und Querverweise
Das Herstellermodell ist B-51W. B-51W-CLM und B-51WCLM werden als sekundäre Querverweise verwendet. Dokumentierte Ersatzteile umfassen weiße Sonnenblende EX-0121, weiße Kompasseinheit EX-0124 ASY, weißes Gehäuse EX-0123, weißer Bügel EX-0177 XSP, weiße Rändelschrauben EX-0173 XSP sowie 12-V-Licht- und Kabeleinheit EX-0022 ASY.
Wichtige FunktionenMagnetischer Marinekompass für Motorboote
70 mm direkt ablesbare Kompassrose mit 5°-Teilung
Weißes Gehäuse und weiße Rose
Verstellbarer und abnehmbarer Montagebügel
Eingebaute Kompensatoren für feste Deviation
DirectiveForce-Magnete und flüssigkeitsgedämpfte Kapsel
Grüne 12-V-Nachtbeleuchtung
Bewegliche Sonnenblende
116 mm breit und 119 mm hoch inklusive Bügel
Herstellermodell B-51W
