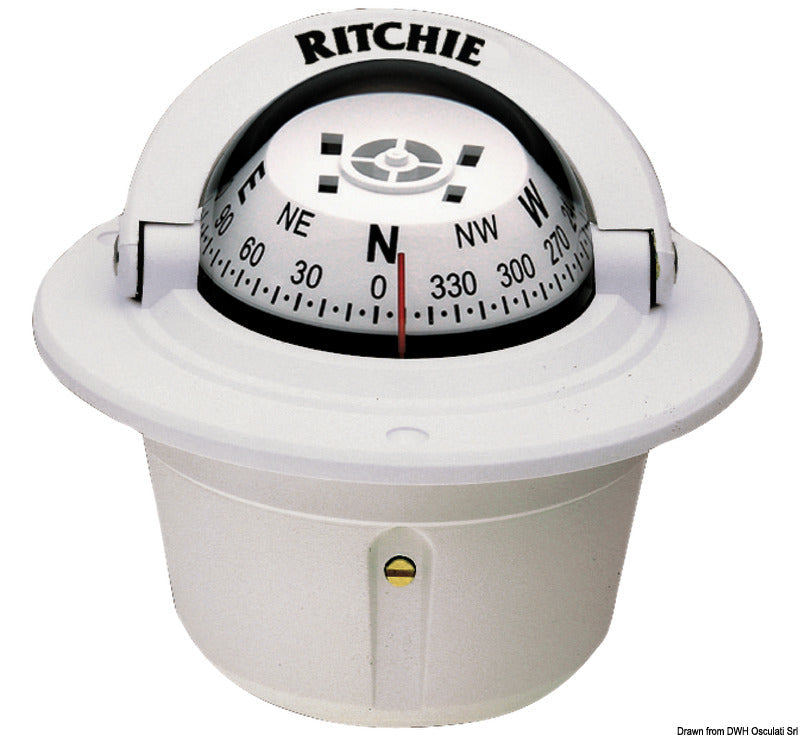

Dieser Ritchie Explorer Marinekompass 70 mm mit Kompensatoren und Nachtbeleuchtung ist das Modell F-50W für den flächenbündigen Einbau am Steuerstand von Motorbooten. Die Variante verfügt über ein weißes Gehäuse, eine weiße Kompassrose und direkte Ablesung von vorne.
Die 70 mm große, direkt ablesbare Skala hat eine 5°-Einteilung. Der Scheibenmechanismus ist mit einem Saphir-Lager, einem gehärteten Stahlzapfen und DirectiveForce-Magneten konstruiert, die zu einer schnellen Kursstabilisierung beitragen. Integrierte magnetische Kompensatoren ermöglichen die Justierung bei fester Deviation, und der bewegliche Sonnenschutz verbessert das Ablesen bei wechselnden Lichtverhältnissen.
Der Kompass verfügt über eine temperaturbeständige Verbundkonstruktion sowie eine werkseitig versiegelte Kuppel-, Scheiben- und Schalenkapsel. Er ist mit einem grünen 12-V-Nachtlicht für das Ablesen im Dunkeln ausgestattet. Die Beleuchtung wird an einen entsprechend gesicherten Stromkreis angeschlossen, beispielsweise an den Stromkreis für Navigations- oder Positionslichter.

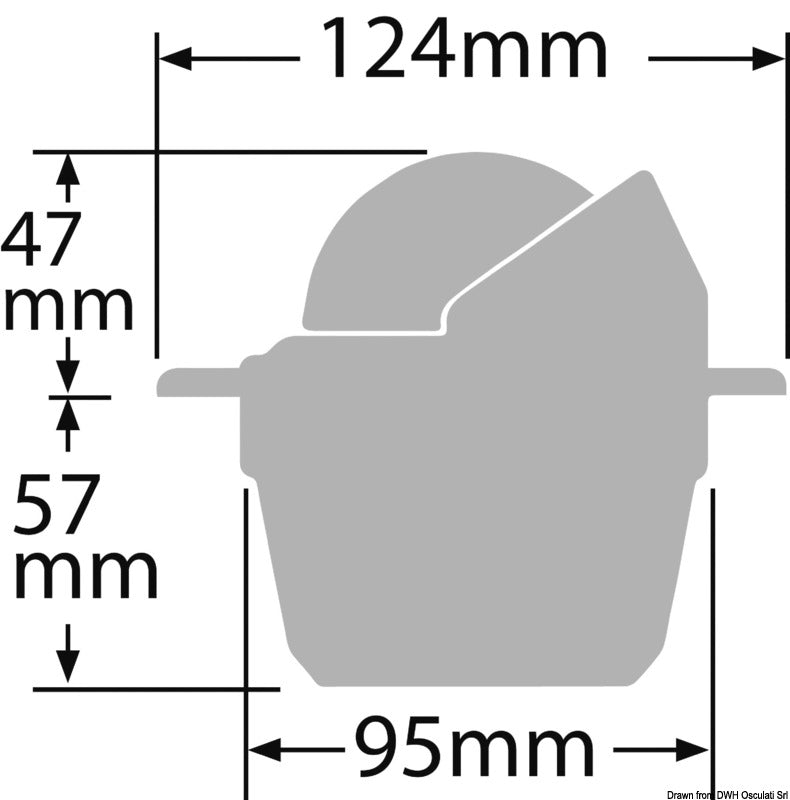

Der äußere Flansch hat einen Durchmesser von 124 mm. Der Kompass ragt 47 mm über die Montagefläche hinaus und erfordert eine Einbautiefe von 57 mm. Der Ausschnittdurchmesser beträgt 95,3 mm und der Lochkreis 107,7 mm.
Die Montage muss auf einer ebenen und waagerechten Fläche erfolgen, wobei die Mittellinie des Kompasses parallel zur Mittellinie des Bootes ausgerichtet sein muss. Verwenden Sie nichtmagnetische Schrauben oder Bolzen sowie die Montagedichtung. Bei einer gewölbten oder schrägen Oberfläche muss der Kompass unterfüttert werden, damit er gerade steht. Vermeiden Sie Dichtungsmasse um den Kompass herum und platzieren Sie ihn entfernt von Lautsprechern, Magneten, Eisen, Stahl und stromführenden Komponenten, die die Anzeige beeinträchtigen könnten.
Die Deviation sollte nach der Installation, zu Saisonbeginn und nach der Montage elektrischer oder magnetischer Geräte in der Nähe überprüft werden. Salz und Schmutz werden mit Süßwasser abgespült, anschließend wird die Oberfläche vorsichtig mit einem feuchten Tuch abgewischt. Chemische und scheuernde Reinigungsmittel dürfen nicht verwendet werden. Der Kompass ist wartungs- und reparaturfreundlich konstruiert und wird mit 5 Jahren Herstellergarantie geliefert.
Zugehörige Ersatzteile und Dokumente
Dokumentierte Teile umfassen die EX-0039 Montagedichtung, EX-0005-2 12-V-Ersatzlampen, EX-0022 ASY Licht- und Kabelsatz, EX-0122 weiße Blende, EX-0124 ASY weiße Kapsel mit 5°-Skala und EX-0123 weißes Gehäuse mit Kompensatorstäben. EX-0040 ist die Montageschablone für die F-50-Modelle.
Wichtige FunktionenFlächenbündiger Einbau
70 mm direkt ablesbare Kompassrose mit 5°-Einteilung
Weißes Gehäuse und weiße Skala
Integrierte magnetische Kompensatoren
Grünes 12-V-Nachtlicht
Saphir-Lager und gehärteter Stahlzapfen
Beweglicher Sonnenschutz
Ausschnittdurchmesser von 95,3 mm
Temperaturbeständige Verbundkonstruktion
5 Jahre Herstellergarantie
