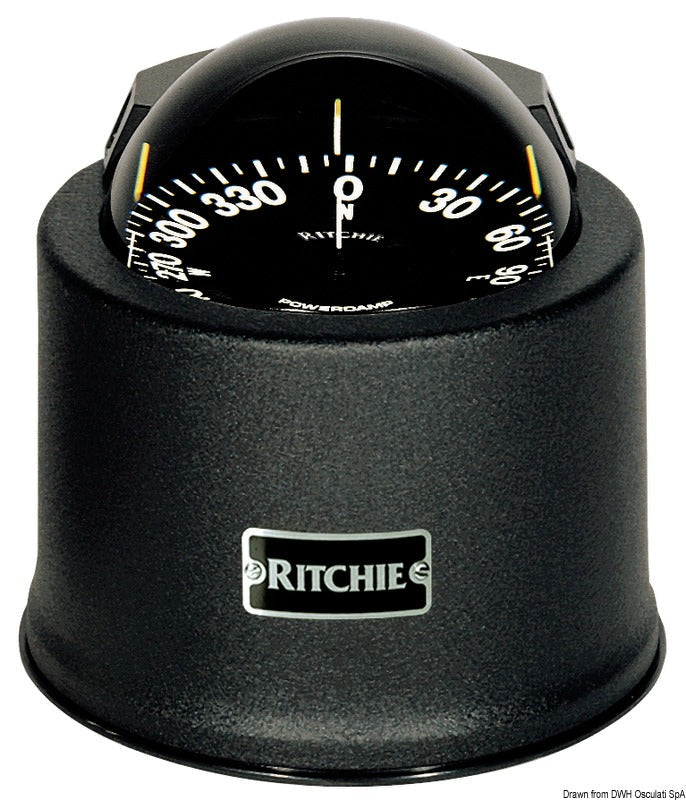

Ritchie Globemaster 5" Marinekompass ist ein Magnetkompass zur Sockelmontage auf Motor- und Segelbooten. Die offene, horizontale Kompassrose lässt sich von oben ablesen und verfügt über einen schwarzen Hintergrund mit weißen Markierungen und einer 5°-Skala.
Das Kompassgehäuse besitzt eine interne kardanische Aufhängung und eine PowerDamp-Kompassrose, die Drehbewegungen und Ausschläge bei hoher Geschwindigkeit oder schwerem Seegang dämpft. Steuerlinien bei 45° und 90° erleichtern das Ablesen aus verschiedenen Winkeln, während integrierte Kompensatoren zur Korrektur von festen Abweichungen dienen.
Die schwarze Ausführung SP-5B verfügt über eine strukturierte Oberfläche und eine Schale aus glasfaserverstärktem Valox. Die Konstruktion umfasst einen gehärteten Stahlstift, ein Saphirlager, DirectiveForce-Magnete und eine flüssigkeitsgefüllte Dämpfung. Der Kompass ist vollständig reparaturfähig, wird in den USA hergestellt und unterliegt einer fünfjährigen Herstellergarantie.

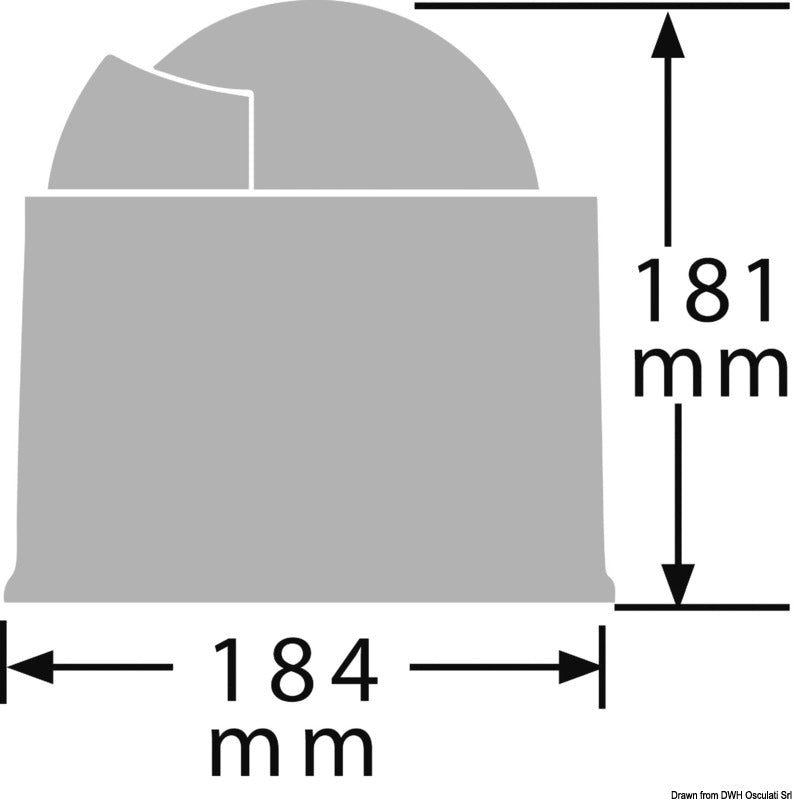

Die Kompassrose hat einen Durchmesser von 127 mm. Der Außendurchmesser des Kompasses beträgt ca. 184 mm und die Gesamthöhe ca. 181 mm. Der primäre Lochkreis für die Sockelmontage beträgt 133,3 mm. Die Montageschablone weist zudem einen Lochkreis von 166,6 mm für ältere SP-5-Deckmontagen auf.
Die grüne LED-Nachtbeleuchtung wird mit 12 V betrieben. Bei der Installation muss die Montagefläche eben sein und die Mittellinie des Kompasses parallel zur Mittellinie des Bootes verlaufen. Der Kompass muss frei von magnetischen Einflüssen durch Stahl, Hochstromkabel, Lautsprecher, Scheibenwischermotoren und andere elektrische Geräte gehalten werden. Der Beleuchtungskreis muss ordnungsgemäß abgesichert sein; eine 1-A-Sicherung ist ausreichend.
Die Schutzabdeckung GM-5-C und die Wetter-/Sonnenblende WS-P sind als separates Zubehör erhältlich. Relevante Ersatzteilsets für die Beleuchtung umfassen GM-0087 XSP für 12-V-grünes Licht, GM-0091 XSP für 24-V-grünes Licht, SH-0175 XSP für 12-V-rotes Licht und SH-0305 XSP für 12-24-V-rotes Licht. Für die Wartung der flüssigkeitsgefüllten 5"-Globemaster-Serie wird Isopar L als Dämpfungsflüssigkeit verwendet.
Wichtige FunktionenSockelmontierter magnetischer Marinekompass
5" / 127 mm schwarze Kompassrose
Weiße 5°-Skalierung
Offene Flat-Card-Scheibe zur Ablesung von oben
PowerDamp-Dämpfung und vollständige kardanische Aufhängung
Integrierte Kompensatoren
45°- und 90°-Steuerlinien
Grüne 12-V-LED-Nachtbeleuchtung
Außendurchmesser ca. 184 mm und Höhe ca. 181 mm
Vollständig reparaturfähige Konstruktion
