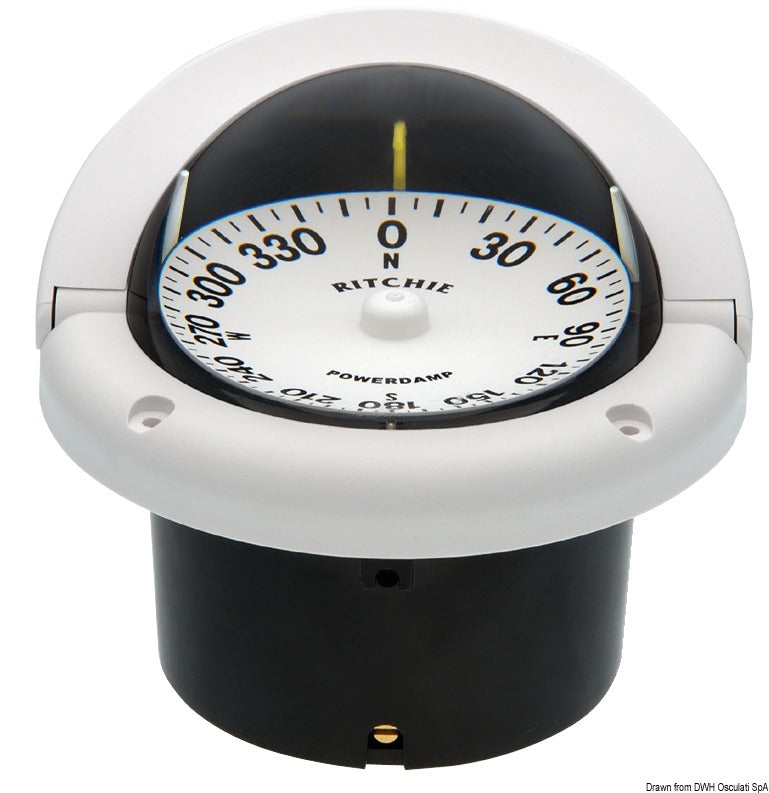

Dieser Ritchie Helmsman Seekompass 3¾″ mit Kompensatoren und Nachtbeleuchtung ist das Modell HF-742W für den festen Einbau in das Armaturenbrett oder die Konsole. Der flüssigkeitsgedämpfte Magnetkompass verfügt über ein weißes Gehäuse und eine weiße, flache Kompassrose, die primär von oben abgelesen wird. Er kann als eigenständige Kursreferenz auf Motor- und Segelbooten ohne GPS- oder Funksignal verwendet werden.
Der Nenndurchmesser der Kompassrose beträgt 3¾″ (94 mm), und sie verfügt über eine 5°-Einteilung, eine Steuerstrich-Markierung sowie zusätzliche Steuerstriche bei 45°. Die PowerDamp-Dämpfung reduziert das Drehen und Springen der Rose bei hoher Geschwindigkeit und unruhigem Wasser, während eine interne kardanische Aufhängung den Kompass bei Roll- und Stampfbewegungen stabilisiert. DirectiveForce-Magnete, ein Saphirlager und ein gehärteter Stahlzapfen tragen zu einer schnellen und stabilen Kursanzeige bei.
Der Kompass verfügt über eingebaute Kompensatormagnete zur Korrektur der festen magnetischen Deviation. Die integrierte NiteVu-Nachtbeleuchtung nutzt grünes LED-Licht und wird an 12 V DC angeschlossen. Eine bewegliche Sonnenblende verbessert die Ablesbarkeit bei wechselnden Lichtverhältnissen, und die hitzebeständige Verbundkonstruktion ist für den maritimen Einsatz entwickelt.

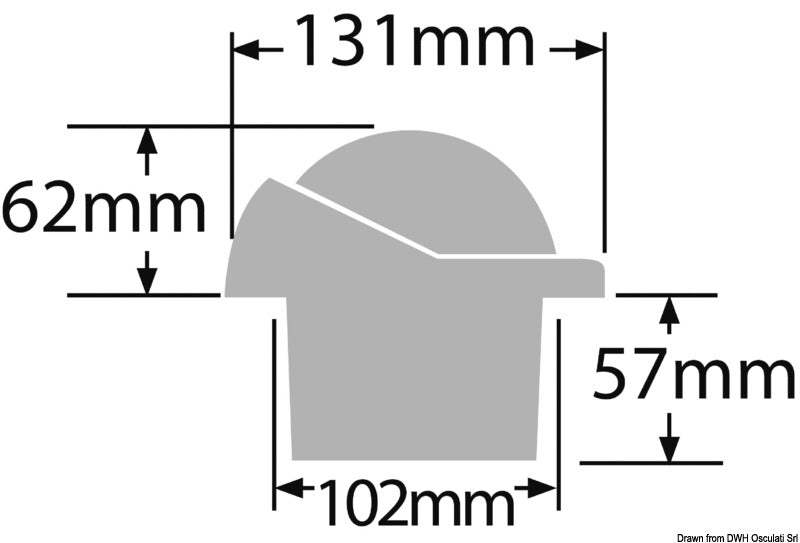

Die Montage erfordert eine runde Ausschnittöffnung von 102 mm. Der Flansch misst 130,3 mm im Außendurchmesser, der Lochkreis beträgt 117,4 mm, die Höhe über der Montageebene beträgt ca. 62 mm und die Einbautiefe ca. 57 mm. Der Kompass wird durch vier Befestigungslöcher auf einer ebenen, horizontalen Fläche befestigt, wobei die Mittellinie parallel zur Mittellinie des Bootes verläuft. Auf einer gewölbten oder schrägen Fläche muss ein geeigneter Anpassungsblock verwendet werden.
Der Installationsort muss frei von Magneten, Eisen, Stahl, Hochstromkabeln, Lautsprechern, Scheibenwischern und anderen Geräten sein, die magnetische Störungen verursachen können. Verwenden Sie nicht-magnetische Befestigungsteile und die zugehörige Montagedichtung. Die Beleuchtung wird an einen korrekt abgesicherten 12-V-DC-Stromkreis angeschlossen; ein separater Kompassstromkreis kann mit einer flinken 1-A-AGC-Sicherung abgesichert werden. Nach der Installation muss der Kompass kompensiert und auf Deviation überprüft werden.
Der Kompass wird mit sauberem Süßwasser und einem feuchten Tuch ohne chemische oder scheuernde Reinigungsmittel gereinigt. Die Serie ist wartungsfähig konstruiert und wird mit 5 Jahren Herstellergarantie gegen Material- und Fabrikationsfehler gemäß den Garantiebedingungen geliefert. Zu dem dokumentierten Zubehör gehören die Schutzabdeckung H-741-C und der Adapterring H-AWHT für bestehende Montageöffnungen von 4¼–5″. Das grüne 12-V-LED-Ersatzteil hat die Nummer SH-0195 KIT.
Wichtige FunktionenFlüssigkeitsgedämpfter magnetischer Seekompass für den Einbau
HF-742W mit weißem Gehäuse und weißer, flacher Kompassrose
3¾″ Kompassrose mit 5°-Einteilung
Steuerstrich-Markierung und zusätzliche Steuerstriche bei 45°
PowerDamp-Dämpfung und interne kardanische Aufhängung
Eingebaute Kompensatoren für feste magnetische Deviation
Grüne NiteVu LED-Nachtbeleuchtung für 12 V DC
102 mm Ausschnittöffnung und vier Befestigungslöcher
Bewegliche Sonnenblende und hitzebeständige Verbundkonstruktion
Für Motor- und Segelboote
