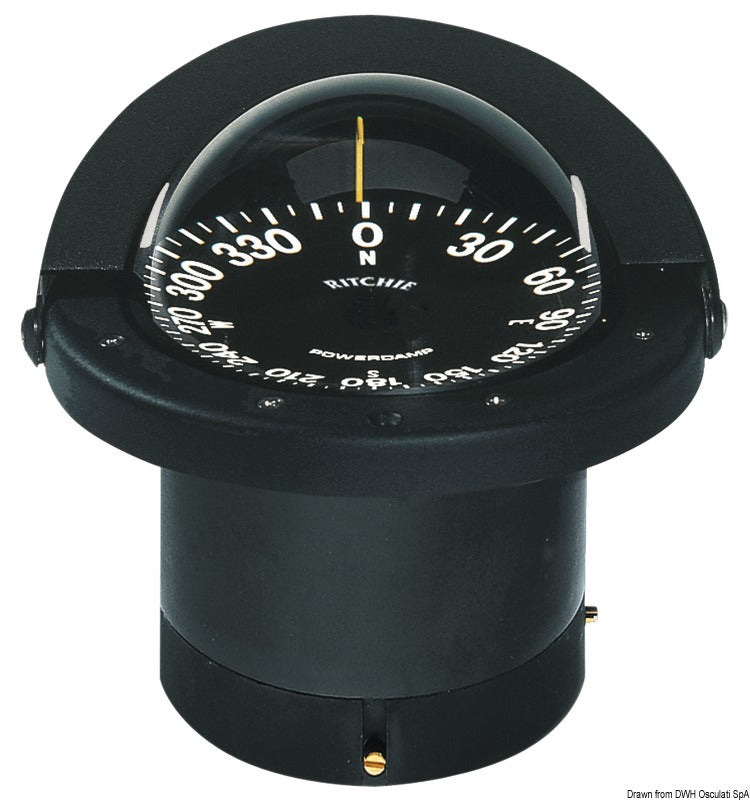

Ritchie Navigator 4½″ Marinekompass Modell FN-201 ist ein magnetischer Steuerkompass für den bündigen Einbau in eine ebene, horizontale Fläche. Die Variante verfügt über ein schwarzes Gehäuse, eine schwarze flache Kompassrose mit weißen Markierungen und eine Ablesung von oben, was ihn für Installationen geeignet macht, bei denen der Kompass von oben abgelesen wird.
Die nominale 4½″ Kompassrose misst 114 mm und verfügt über große Ziffern sowie zusätzliche Steuerstriche bei 45°. Die PowerDamp-Flachscheibe dämpft Rotation und Sprünge der Kompassrose bei hoher Geschwindigkeit und schwerem Seegang, während DirectiveForce-Magnete zu einer schnellen Kursstabilisierung beitragen. Der Kompass verfügt zudem über eine interne kardanische Aufhängung, ein Saphir-Lager und einen Drehzapfen aus gehärtetem Stahl.
Die integrierte grüne NiteVu LED-Nachtbeleuchtung wird mit 12 V DC betrieben. Bei einer separaten Stromversorgung für den Kompass werden eine flinke 1-A-AGC-Glassicherung und ein für 1 A ausgelegter Stromkreis empfohlen. Die eingebauten Kompensatoren dienen zur Korrektur der festen Deviation, und die bewegliche schwarze Sonnenblende schützt die Kompassrose vor störendem Lichteinfall.

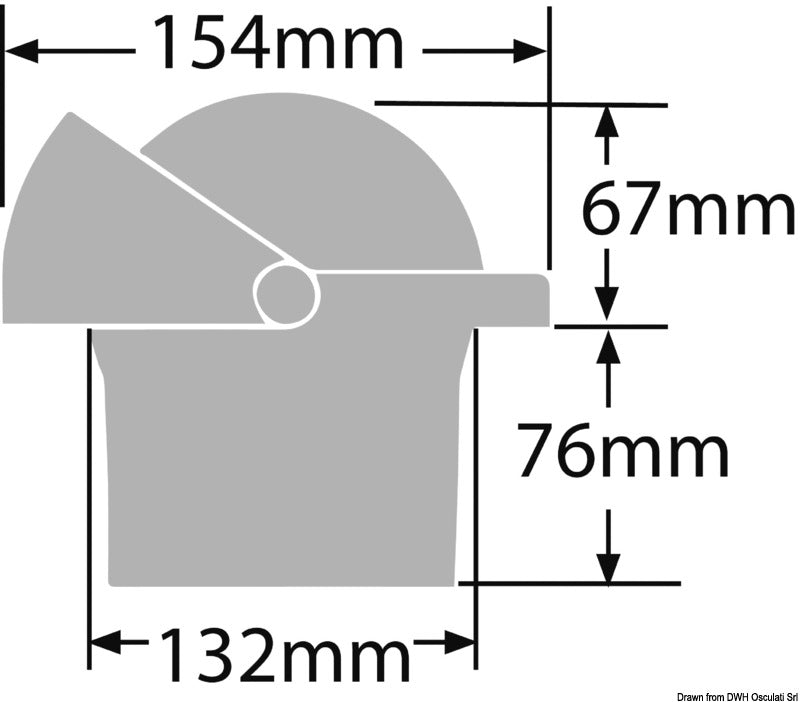

Der Kompass hat einen Außendurchmesser von 154 mm, eine Höhe von 67 mm über der Montagefläche und eine Einbautiefe von 76 mm. Das untere Einbaugehäuse hat einen Durchmesser von 132 mm. Der zulässige Ausschnittdurchmesser beträgt 120,6–130,2 mm und der Lochkreis der Befestigungsschrauben beträgt 137,4 mm. Verwenden Sie für die Installation die 1:1-Montageschablone NV-0076 und die mitgelieferte Montagedichtung.
Der Montageort muss parallel zur Mittellinie des Bootes verlaufen und so gewählt sein, dass die Deviation vor der Kompensation an jedem der vier Hauptkompasspunkte maximal 15° beträgt. Halten Sie den Kompass von variierenden Magnetfeldern fern, die unter anderem von Wischermotoren, stromführenden Kabeln, Lautsprechern sowie Eisen- oder Stahlteilen ausgehen. Verwenden Sie nichtmagnetische Befestigungselemente und vermeiden Sie Dichtungsmasse um den Kompass herum, da bestimmte Chemikalien die Konstruktion beschädigen können.
Der Kompass ist reparaturfähig konstruiert, und es werden 5 Jahre Herstellergarantie auf das magnetische Marinekompass gewährt. Dokumentiertes Zubehör umfasst die Schutzabdeckung N-203-C, die Montagedichtung NV-0175 und die Montageschablone NV-0076. Die grüne 12-V-Ersatzbeleuchtung hat die Ersatzteilnummer SH-0176 XSP. Spülen Sie Salz und Schmutz mit Süßwasser ab, wischen Sie ihn mit einem feuchten Tuch ab und vermeiden Sie chemische oder scheuernde Reinigungsmittel. Die Deviation sollte zu Beginn jeder Segelsaison und nach der Montage neuer Ausrüstung in der Nähe des Kompasses überprüft werden.
Wichtige FunktionenMagnetischer 4½″ Marinekompass für bündigen Einbau
FN-201 mit schwarzem Gehäuse und schwarzer flacher Kompassrose
Ablesung von oben mit großen Ziffern und 45°-Steuerstrichen
PowerDamp-Dämpfung und DirectiveForce-Magnete
Interne kardanische Aufhängung sowie eingebaute Kompensatoren
Grüne NiteVu LED-Nachtbeleuchtung für 12 V DC
Außendurchmesser 154 mm und Einbautiefe 76 mm
Bewegliche Sonnenblende und reparaturfähige Konstruktion
