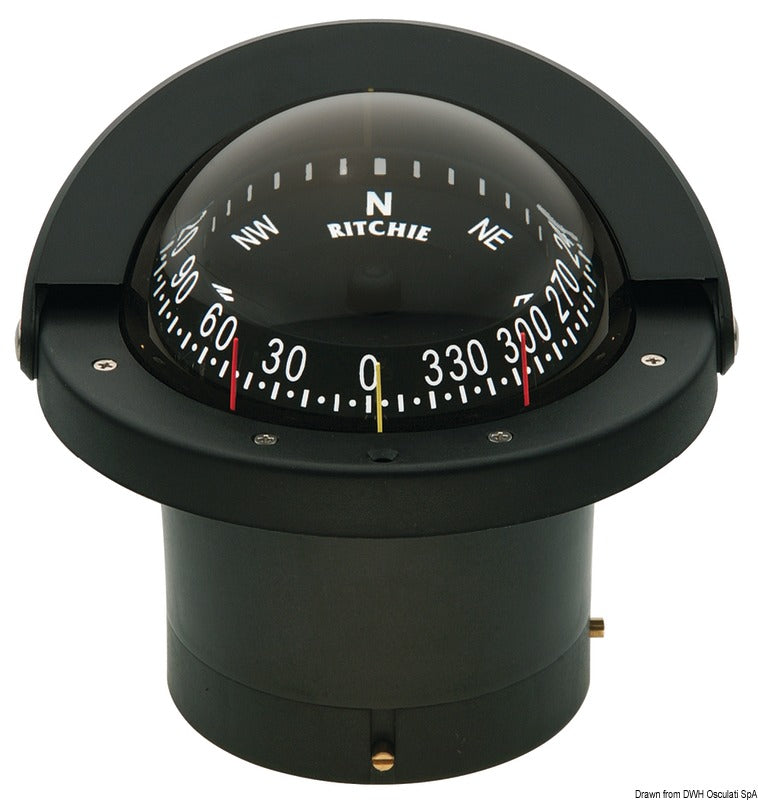

Dieses Ritchie Navigator 4½″ Marinekompass Modell FN-203 ist ein magnetischer Steuerkompass für den bündigen Einbau in Motor- und Segelboote. Die schwarze CombiDial-Skala kann sowohl direkt von vorne als auch von oben abgelesen werden, was den Kompass ideal für Installationen macht, bei denen der Kurs aus verschiedenen Winkeln einsehbar sein muss.
Die 4½″ große Skala verfügt über große Ziffern und zusätzliche Steuerlinien bei 45°. Eine interne kardanische Aufhängung stabilisiert die Skala bei Roll- und Stampfbewegungen, während die PowerDamp/CombiDamp-Konstruktion Rotation und Springen der Skala bei Fahrt und Seegang begrenzt. Die eingebauten Kompensatoren dienen zur Korrektur der festen Deviation, und die bewegliche Sonnenblende verbessert die Ablesbarkeit bei wechselnden Lichtverhältnissen.

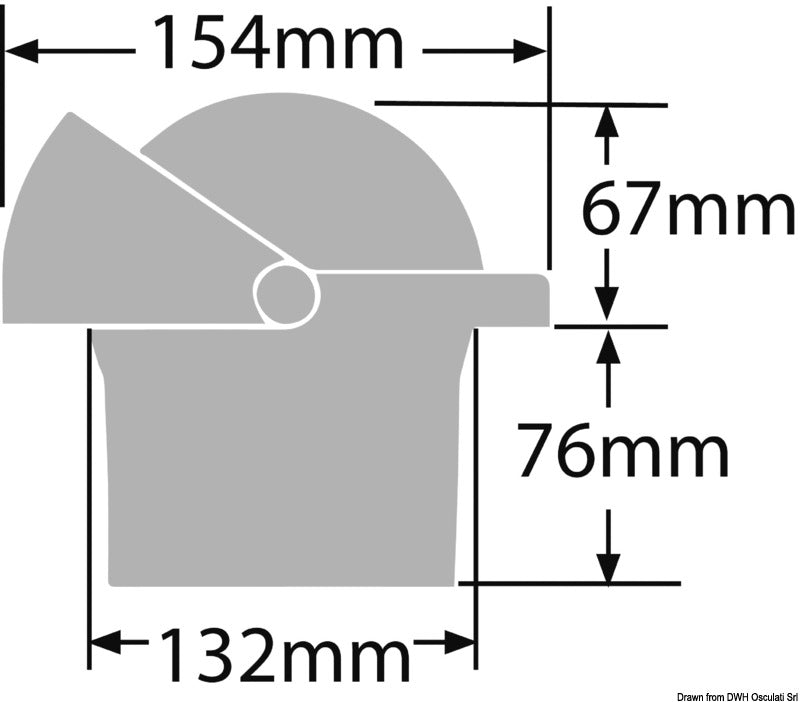

Der Kompass besitzt ein schwarzes Gehäuse, eine schwarze Skala und eine schwarze Kunststoffblende. Die Konstruktion umfasst eine glasfaserverstärkte Valox-Schale, eine gehärtete Stahlspitze und ein Saphirlager. Der Außendurchmesser über der Blende beträgt 154 mm, die Höhe über der Montagefläche 67 mm und die Einbautiefe 76 mm. Das untere Einbaugehäuse hat einen Durchmesser von 132 mm.
Montage und elektrischer Anschluss
Der FN-203 wird in eine ebene, horizontale Fläche montiert, wobei die Mittellinie des Kompasses parallel zur Mittellinie des Bootes ausgerichtet ist. Der Montageausschnitt sollte einen Durchmesser von 120,6–130,2 mm aufweisen, und der Lochkreis beträgt 137,4 mm. Auf einer gewölbten oder geneigten Fläche muss ein geeigneter Ausgleichskeil verwendet werden. Verwenden Sie nichtmagnetische Montageschrauben und positionieren Sie den Kompass entfernt von variablen Magnetfeldern, wie sie beispielsweise von Lautsprechern, Scheibenwischern und starken stromführenden Kabeln ausgehen.
Die grüne 12-V-LED-Nachtbeleuchtung verfügt über zwei Beleuchtungspunkte: ein Frontlicht und ein Licht in der Sonnenblende. Der elektrische Anschluss dient ausschließlich der Beleuchtung; die magnetische Kursanzeige funktioniert stromlos. Für einen separaten Stromkreis wird eine flinke 1-A-Glassicherung empfohlen.
Zubehör und Service
Die kompatible Schutzabdeckung N-203-C ist separat erhältlich. Die Montagedichtung NV-0175 und die Montageschablone NV-0076 passen zum FN-203. Die dokumentierten grünen 12-V-LED-Ersatzteile sind NV-0197 XSP für das Frontlicht und SH-0176 XSP für das Licht in der Sonnenblende. Das Modell ist zu 100 % reparierbar, verfügt über austauschbare Servicekomponenten und wird mit einer 5-Jahres-Garantie geliefert.
Wichtige FunktionenMagnetischer Marinekompass für bündigen Einbau
Ritchie Navigator Modell FN-203
4½″ schwarze CombiDial mit Front- und Top-Ablesung
Große Ziffern und zusätzliche Steuerlinien bei 45°
Interne kardanische Aufhängung und PowerDamp/CombiDamp-Dämpfung
Eingebaute Kompensatoren zur Korrektur der Deviation
Grüne 12-V-LED-Beleuchtung mit zwei Lichtpunkten
Ausschnittdurchmesser von 120,6–130,2 mm
Bewegliche Sonnenblende
100 % reparierbar und 5 Jahre Garantie
