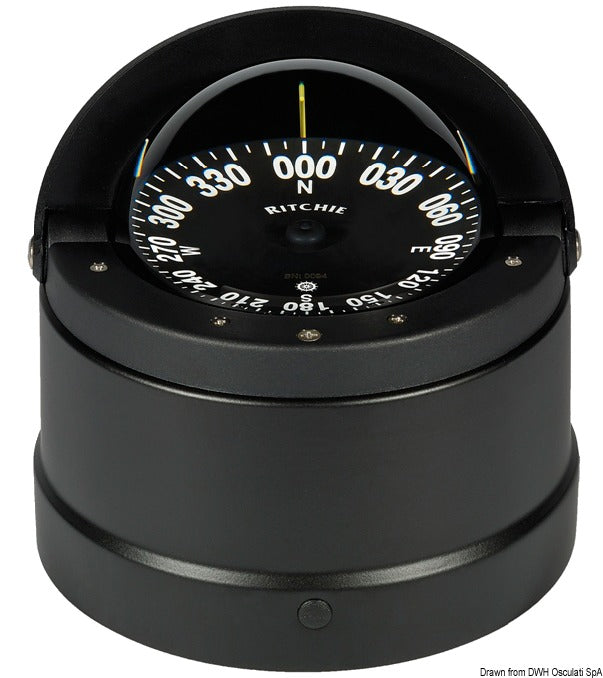

Ritchie Navigator 4½″ Magnetkompass in Wheelmark-Ausführung ist ein flüssigkeitsgedämpftes Klasse-B-Marine-Magnetkompass für die Sockelmontage. Das Modell DNB-200-WM verfügt über ein schwarz pulverbeschichtetes Edelstahlgehäuse, eine schwarze PowerDamp-Kompassrose und ein offenes, flaches Rosendesign mit großen Ziffern. Das Kompass ist für Rettungsboote und Rettungsmittel konzipiert und zudem für Arbeitsboote typgeprüft.
Die 4½″ große Kompassrose verfügt über 45°-Steuerstriche und eine doppelte grüne LED-Beleuchtung für 12 V DC. Eine bewegliche Sonnenblende verbessert die Ablesbarkeit bei wechselnden Lichtverhältnissen. Eingebaute Kompensatormagnete ermöglichen die Korrektur der festen Deviation, wenn das Kompass korrekt installiert und kompensiert wird.

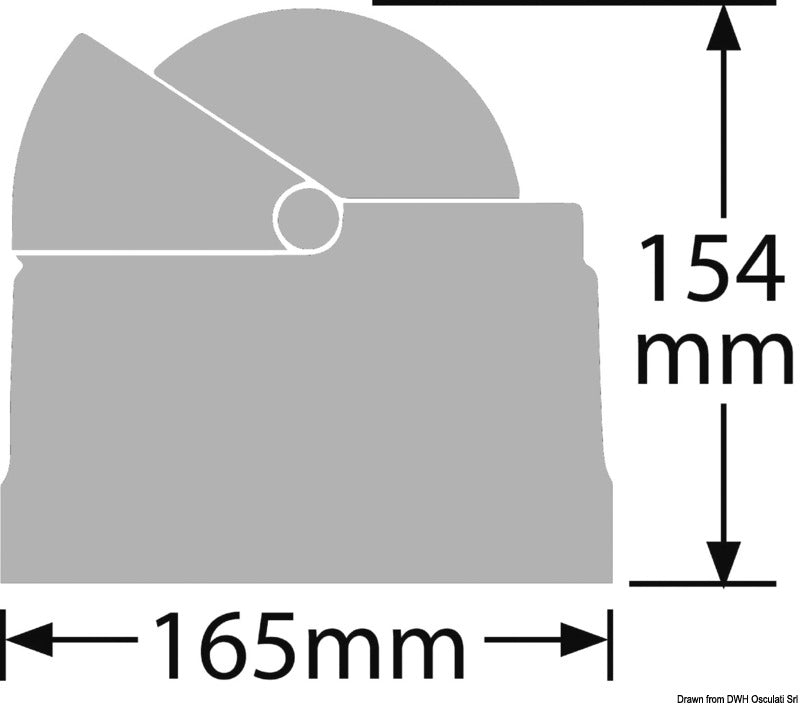

Das Kompass ist 154 mm hoch und hat einen äußeren Basisdurchmesser von 165 mm. Die Montage erfolgt auf einer ebenen und horizontalen Fläche oder auf einem Steuersockel. Der Lochkreisdurchmesser beträgt 133,3 mm, und die Montageschablone NV-0075 Rev. D verfügt über Bohrungen, die zu den meisten Steuersockeln passen. Je nach Sockel können jedoch ein Adapter oder separates Montagezubehör erforderlich sein. Die Mittellinie des Kompasses muss parallel zur Mittellinie des Bootes montiert werden.
Der Montageort muss frei von Magneten, Eisen, Stahl und stromführenden Geräten gehalten werden, die eine Deviation verursachen könnten. Verwenden Sie nicht-magnetische Montageteile und überprüfen Sie die Deviation nach der Installation, zu Beginn jeder Segelsaison und nach dem Einbau neuer Geräte in der Nähe. Beim Zugang zur Montagebasis dürfen die Schrauben in der Nähe der Kuppel nicht gelöst werden, da sonst Kompassflüssigkeit austreten kann.
Die LED-Beleuchtung kann an einen separaten Stromkreis mit einer schnellen 1 A AGC-Glassicherung angeschlossen werden. Die Polarität hängt vom gelieferten Kabeltyp ab: Bei schwarzem Zip-Kabel ist der Leiter mit weißem Streifen Plus, bei grauem Zip-Kabel sind die kupferfarbenen Drähte Plus und bei schwarzem Mantel-Kabel ist der rote Leiter Plus. Die anderen Leiter werden mit Masse oder Minus verbunden.
Die Wheelmark-Zulassung basiert auf dem MED Modul B-Zertifikat DK-MED000098, Issue 05, für Klasse-B-Magnetkompasse. Die Zertifizierungsgrundlage umfasst unter anderem die Marine Equipment Directive 2014/90/EU, SOLAS, LSA Code, ISO 1069:1973, IEC 60945:2002 und ISO 25862:2019 inklusive A1:2024. Die Typgenehmigung umfasst nicht die ISO 25862-Prüfung eines Typ A2-Kompassgehäuses (Binnacle). Das Kompass wird in den USA hergestellt, ist reparaturfähig und hat 5 Jahre Garantie auf Material- und Verarbeitungsfehler. Mit sauberem Süßwasser und einem feuchten Tuch ohne chemische oder scheuernde Reinigungsmittel reinigen. Schutzabdeckung N-203-C, Wetterschutz WS-P und grüne 12 V LED-Einheit SH-0176 XSP sind separat erhältlich.
Wichtige FunktionenFlüssigkeitsgedämpfte 4½″ PowerDamp-Kompassrose mit großen Ziffern
Wheelmark-zugelassenes Klasse-B-Magnetkompass
Sockelmontage mit 133,3 mm Lochkreis
Schwarz pulverbeschichtetes Edelstahlgehäuse
Doppelte grüne LED-Beleuchtung für 12 V DC
45°-Steuerstriche und bewegliche Sonnenblende
Eingebaute Kompensatormagnete
Höhe 154 mm und Basisdurchmesser 165 mm
Modell DNB-200-WM
5 Jahre Herstellergarantie
