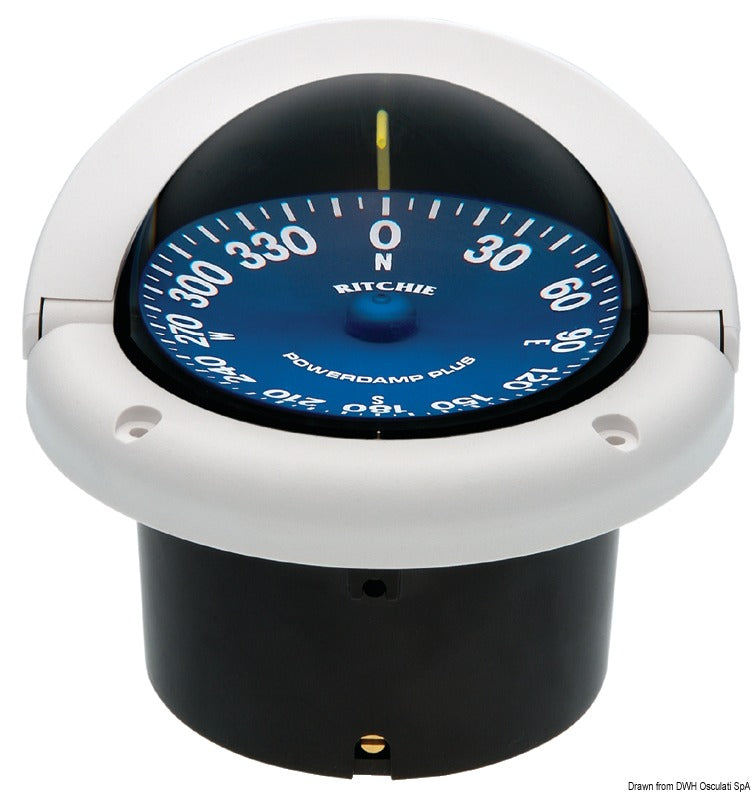

Dieser Ritchie SuperSport Einbaukompass ist ein magnetischer Steuerkompass für Offshore-Rennboote. Die Variante SS-1002W verfügt über ein weißes Gehäuse, eine blaue Kompassrose mit einem Nenndurchmesser von 3¾" und große weiße Zahlen, die ein klares Ablesen des Kurses ermöglichen.
Das PowerDamp Plus-System verwendet eine spezielle Schürzenkonstruktion um die flache, offene Kompassrose, um Oszillationen zu reduzieren. DirectiveForce-Magnete tragen zur schnellen Stabilisierung auf Kurs bei, während große Stahlzapfen und Juwelenlager eine schnelle und gleichmäßige Bewegung unterstützen. Eingebaute Kompensatoren ermöglichen die Korrektur fester Ablenkung nach der Installation.
Der Kompass verfügt über eine integrierte grüne 12-V-DC-LED-Beleuchtung in der beweglichen Sonnenblende. Die Beleuchtung wird an einen entsprechend abgesicherten 12-V-Stromkreis angeschlossen; bei einem separaten Kompassstromkreis wird eine flinke 1-A-AGC-Glassicherung empfohlen. Der Sicherungswert gibt den Stromkreisschutz an und nicht den Stromverbrauch des Lichts.

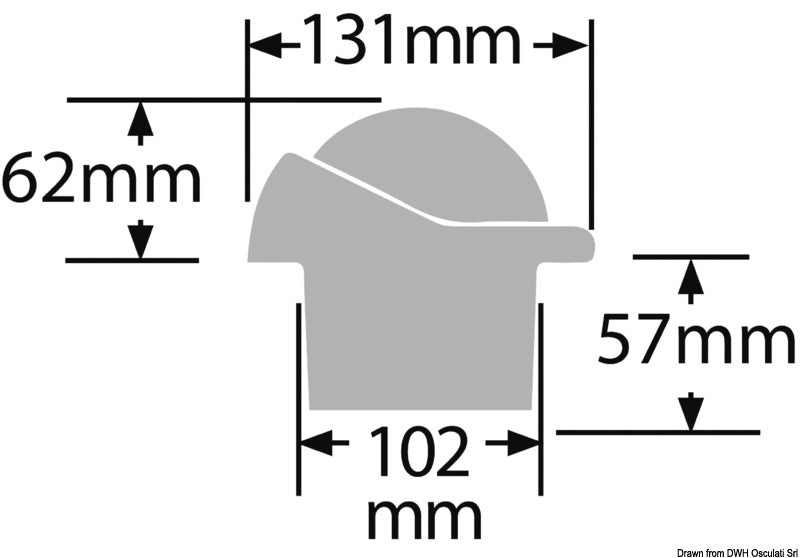

Der Kompass wird bündig in eine flache und horizontale Oberfläche am Steuerstand montiert. Er erfordert ein rundes Ausschnittsloch von 4" (ca. 102 mm), während die äußere Lünette ca. 131 mm misst. Die Höhe über der Montagefläche beträgt ca. 62 mm und die Einbautiefe ca. 57 mm. Der Lochkreis für die Befestigungsschrauben beträgt ca. 117,4 mm.
Bei der Montage muss die Mittellinie des Kompasses parallel zur Mittellinie des Bootes ausgerichtet werden und die Markierung für den Bug muss nach vorne zeigen. Der Montageort sollte frei von Magneten, Eisen, Stahl und stromführenden Geräten gehalten werden, die eine Ablenkung verursachen könnten. Verwenden Sie die mitgelieferte Montagedichtung und unmagnetische Befestigungsmittel; Dichtmasse wird nicht empfohlen, da bestimmte Produkte den Kompass beschädigen können. Nach der Montage muss der Kompass kompensiert werden, und die Ablenkung sollte regelmäßig sowie nach der Installation neuer Geräte in der Nähe überprüft werden.
Das Modell verfügt über eine werksseitig versiegelte Kuppel-, Kompassrosen- und Schalenkapsel und ist reparaturfähig konstruiert. Kompatible Service- und Zubehörteile umfassen die blaue Ersatzkapsel HL-0290 KIT, die Montagedichtung HL-0219, die Schutzabdeckung H-741-C und die grüne 12-V-LED-Einheit SH-0195 KIT. Der weiße Adapter H-AWHT kann bei der Nachrüstung in bestehende Löcher von ca. 4¼–5" verwendet werden. Der Kompass unterliegt einer 5-jährigen Garantie gegen Material- und Herstellungsfehler gemäß den geltenden Garantiebedingungen.
Zur Reinigung werden Salz und Schmutz mit sauberem Süßwasser abgespült, danach wird die Oberfläche vorsichtig mit einem feuchten Tuch abgewischt. Chemische oder scheuernde Reinigungsmittel dürfen nicht verwendet werden.
Wichtige FunktionenMagnetischer Einbaukompass für Offshore-Rennboote
3¾" blaue PowerDamp Plus-Kompassrose mit großen weißen Zahlen
DirectiveForce-Magnete sowie Stahlzapfen und Juwelenlager
Eingebaute Kompensatoren zur Korrektur fester Ablenkung
Integrierte grüne LED-Beleuchtung für 12 V DC
Bündige Montage in 4"-Montageloch
Weiße Lünette mit Außendurchmesser von ca. 131 mm
Herstellermodell SS-1002W
Reparierbare Konstruktion mit austauschbarer Kapsel
5 Jahre Garantie gemäß geltenden Garantiebedingungen
