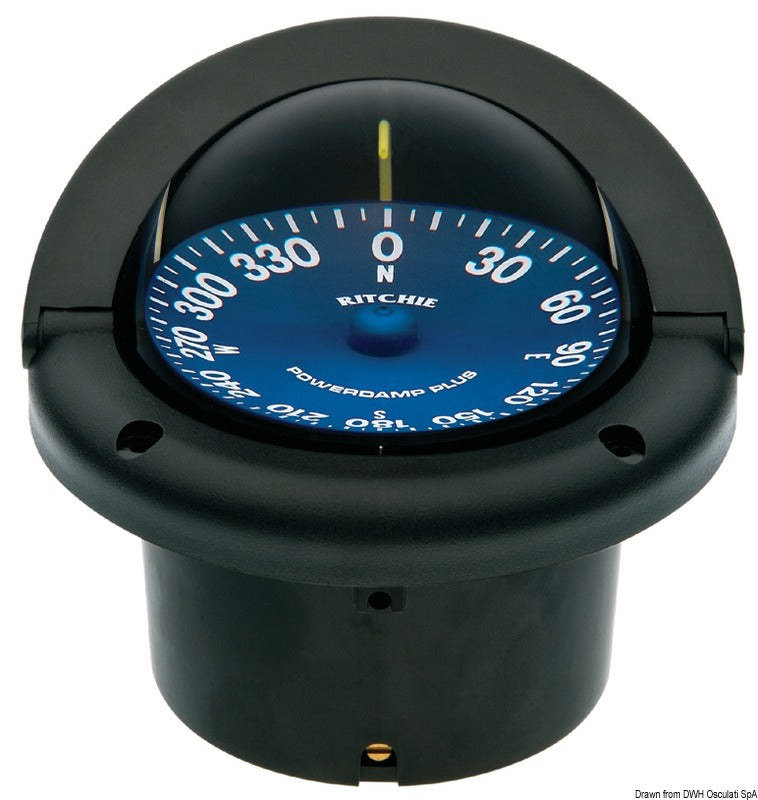

Ritchie SuperSport Einbaukompass SS-1002 ist ein magnetischer Steuerkompass mit schwarzem Gehäuse und blauer 3¾″ PowerDamp Plus-Kompassrose. Er wurde für Offshore-Rennboote entwickelt und getestet und wird bündig am Steuerstand montiert.
Die offene, flache Kompassrose verfügt über große weiße Zahlen und eine PowerDamp-Schürze, die Schwingungen bei Stößen und Vibrationen begrenzt. DirectiveForce-Magnete tragen zu einer schnellen Kursstabilisierung bei, während große Stahlzapfen und Lagersteine eine gleichmäßige und schnelle Bewegung gewährleisten. Eine interne kardanische Aufhängung stabilisiert den Kompass bei Stampf- und Rollbewegungen des Bootes.
Der Kompass besitzt integrierte Kompensatoren zur Korrektur fester magnetischer Ablenkung sowie bewährte 45°-Steuerstriche. Die bewegliche Sonnenblende reduziert einfallendes Licht und enthält eine grüne 12-V-LED-Nachtbeleuchtung. Die Beleuchtung wird an einen entsprechend abgesicherten Stromkreis angeschlossen.

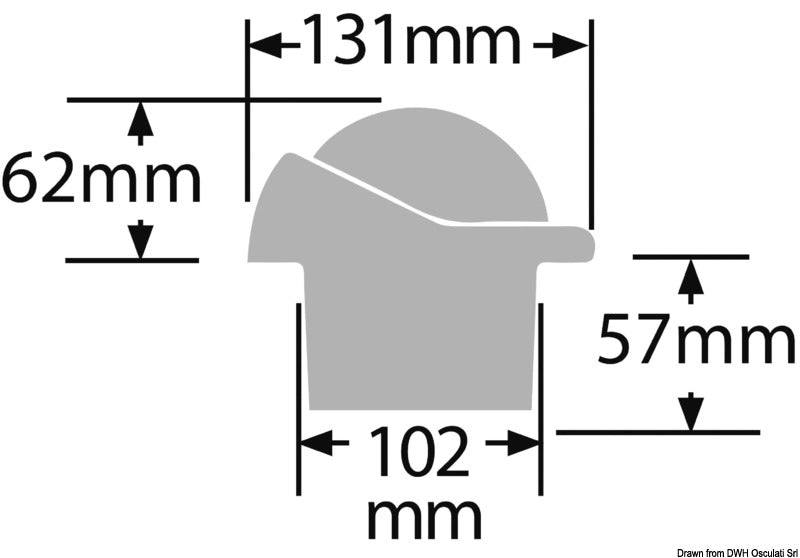

SS-1002 erfordert einen bündigen Ausschnitt von 102 mm. Der maximale Außendurchmesser beträgt 131 mm, die Höhe über der Montageebene beträgt 62 mm und die Einbautiefe unter der Ebene beträgt 57 mm. Der Lochkreisdurchmesser beträgt 117,4 mm. Die Mittellinie des Kompasses muss parallel zur Mittellinie des Bootes auf einer ebenen Fläche positioniert werden, die sich in waagerechter Lage befindet, wenn das Boot auf ebenem Kiel liegt.
Verwenden Sie nicht-magnetische Befestigungsmittel und die korrekte modellspezifische Montagedichtung. Dicht- oder Dichtungsmasse sollte nicht direkt am Kompass aufgetragen werden. Der Montageort muss frei von magnetischen Objekten, starken stromführenden Kabeln und elektrischen Geräten gehalten werden, die Ablenkungen verursachen können. Nach der Installation muss der Kompass kompensiert und auf mehreren Kursen überprüft werden; die Überprüfung sollte zu Saisonbeginn und nach dem Einbau neuer Geräte in der Nähe wiederholt werden.
Der Kompass wird in den USA hergestellt und ist wartungsfreundlich konstruiert. Die versiegelte Kuppel-, Scheiben- und Gehäuseeinheit wird bei gehäusebezogenen Servicearbeiten normalerweise als eine Einheit ausgetauscht. Die Pflege erfolgt mit klarem Süßwasser und einem feuchten Tuch ohne scheuernde oder chemische Reinigungsmittel. Die Garantiezeit beträgt fünf Jahre ab Kaufdatum gemäß den Garantiebedingungen.
Zu dem bewährten Zubehör gehören die Schutzabdeckung H-741-C, die Montagedichtung HL-0219 und das SH-0195 KIT zum Austausch der grünen 12-V-LED-Beleuchtung. Der schwarze H-ABLK-Adapter kann bei der Nachrüstung in bestehende Montagelöcher von ca. 4¼″-5″ verwendet werden und wird als Adapterkit mit der Dichtung HL-0105 geliefert.
Wichtige FunktionenMagnetischer Einbaukompass für den Offshore-Einsatz
Modell SS-1002 mit schwarzem Gehäuse und blauer Kompassrose
3¾″ PowerDamp Plus-Kompassrose mit großen weißen Zahlen
DirectiveForce-Magnete und interne kardanische Aufhängung
Integrierte Kompensatoren und 45°-Steuerstriche
Grüne 12-V-LED-Nachtbeleuchtung in der beweglichen Sonnenblende
Bündige Montage in einem 102-mm-Ausschnitt
Maximaler Außendurchmesser von 131 mm
Fünf Jahre Garantie
