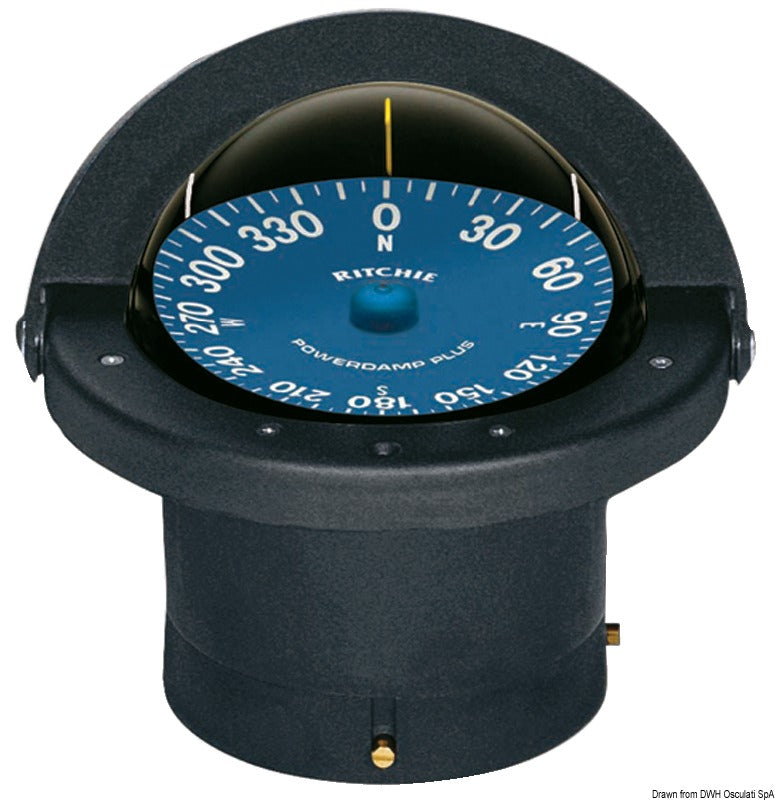

Dieser Ritchie SuperSport Magnet-Einbaukompass des Modells SS-2000 verfügt über eine blaue 4½"-Kompassrose und ein schwarzes Gehäuse. Der Kompass wurde für Offshore-Rennboote und Hochleistungs-Motorboote entwickelt, bei denen eine stabile und klare Kursablesung bei Roll- und Stampfbewegungen entscheidend ist.
Die blaue PowerDamp Plus-Scheibe besitzt besonders große weiße Zahlen und 45°-Steuerstriche. Die Schürze um die Scheibe reduziert Oszillationen, während größere DirectiveForce-Magnete sowie robuste Stahlstifte und Lager zu einer schnellen Stabilisierung und gleichmäßigen Bewegung beitragen. Eine interne kardanische Aufhängung trägt dazu bei, die Scheibe bei widrigen Bewegungen stabil zu halten.
Die integrierte grüne LED-Beleuchtung wird mit 12 V DC betrieben und erleichtert das Ablesen der Scheibe bei Dunkelheit. Beim Anschluss an einen separaten Stromkreis wird eine entsprechende Absicherung empfohlen; eine flinke 1 A AGC-Glassicherung ist die angegebene Absicherungslösung und darf nicht mit der Stromaufnahme des Kompasses verwechselt werden.

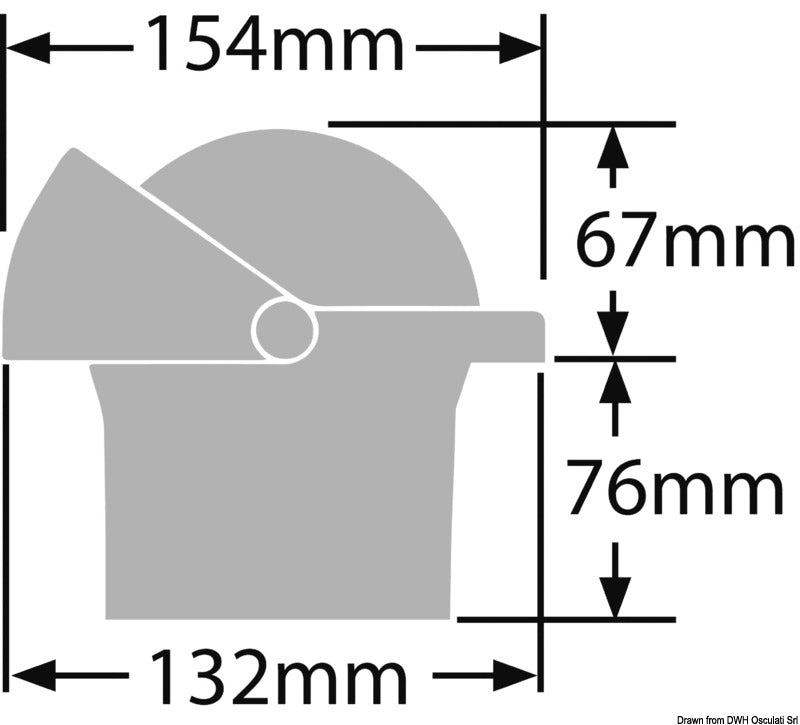

Der Kompass hat einen nominellen Scheibendurchmesser von 4½", was 114 mm entspricht. Der maximale Außendurchmesser über Flansch und Gehäuse beträgt 154 mm, die Höhe über der Montagefläche 67 mm und die Einbautiefe 76 mm. Der Unterteil für den Einbau hat einen Durchmesser von ca. 132 mm.
Der SS-2000 wird bündig in eine horizontale Fläche eingebaut. Die Montageschablone NV-0076 gibt einen Ausschnitt von 120,6-130,2 mm und einen Lochkreis von 137,4 mm vor. Die Mittellinie des Kompasses muss parallel zur Mittellinie des Bootes ausgerichtet sein, und der Montagebereich muss frei von magnetischen Einflüssen durch unter anderem Lautsprecher, stromführende Leitungen, Wischermotoren und eisenhaltige Komponenten sein. Verwenden Sie die beiliegende Montagedichtung sowie nicht-magnetische Befestigungsteile.
Das integrierte Kompensationssystem ermöglicht die Korrektur der magnetischen Deviation nach der Installation. Die Deviation sollte alle 30° überprüft und in einer Deviationstabelle festgehalten werden. Die Überprüfung sollte zu Saisonbeginn sowie nach der Montage von elektrischen oder magnetisch wirkenden Geräten in der Nähe des Kompasses wiederholt werden.
Der Kompass wird mit sauberem Süßwasser und einem feuchten Tuch ohne chemische oder scheuernde Reinigungsmittel gereinigt. Die Konstruktion ist zu 100 % reparaturfähig und durch eine 5-jährige Herstellergarantie abgedeckt. Dokumentiertes Zubehör und Serviceteile umfassen die Schutzabdeckung N-203-C, die Montagedichtung NV-0175, die grüne 12 V LED-Einheit SH-0176 XSP und die Montageschablone NV-0076.
Wichtige FunktionenMagnetischer Einbaukompass für Offshore- und Hochleistungs-Motorboote
Modell SS-2000 mit blauer 4½"-Kompassrose
PowerDamp Plus-Scheibe mit großen weißen Zahlen
45°-Steuerstriche und DirectiveForce-Magnete
Interne kardanische Aufhängung und Kompensationssystem
Grüne LED-Beleuchtung für 12 V DC
Bündige Montage mit 120,6-130,2 mm Ausschnitt
Schwarzer Kunststoffflansch und blaue Scheibe
100 % reparaturfähig und 5 Jahre Herstellergarantie
