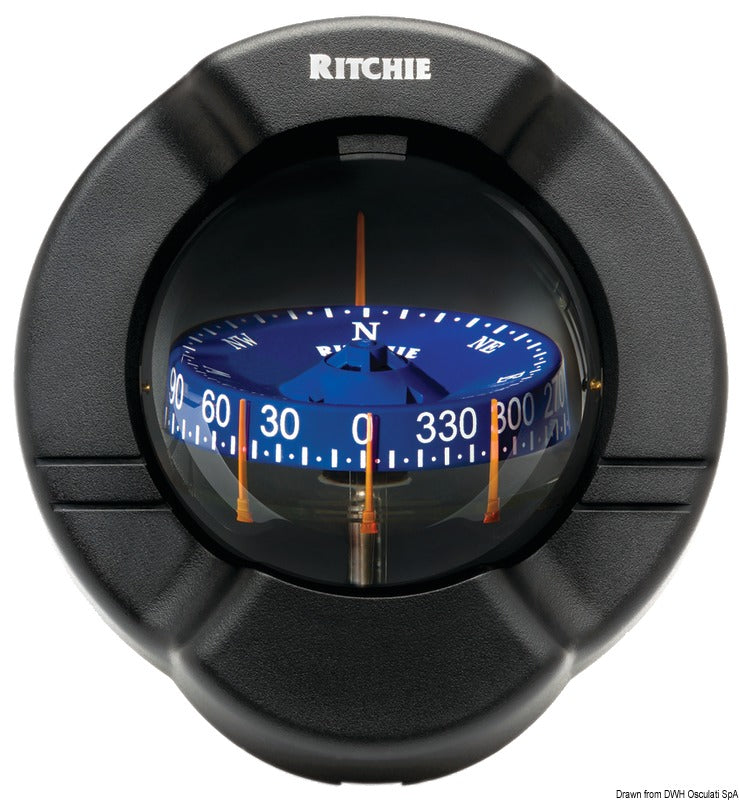

Dieser Ritchie Venture SR-2 Schottkompass ist ein magnetischer Navigationskompass für die Schotmontage auf Segelbooten. Das schwarze Kompassgehäuse verfügt über eine blaue CombiDial-Kompassrose mit einem Durchmesser von 3¾″ (94 mm), die sowohl von vorne als auch von oben abgelesen werden kann. Der Kompass ist für die Kursanzeige auf Segelbooten von 16 bis 35 Fuß (4,88–10,66 m) ausgelegt.
Die Kompassrose hat 5°-Teilstriche sowohl an der Vorderseite als auch an der Oberseite. Die Vorderseite ist für alle 30° mit Zahlen markiert, während die Oberseite Richtungsbuchstaben in 45°-Intervallen aufweist. Orangefarbene Steuerstriche bei 0°, 45°, 180° und 315° unterstützen ein deutliches Ablesen des Kurses aus verschiedenen Positionen im Cockpit.
Der Kompass ist mit einer blauen LED-Nachtbeleuchtung für 12/24 V ausgestattet und wird für die Beleuchtung vorverdrahtet geliefert. Die Kompassrose ruht auf einem angepassten Saphirlager und einem gehärteten Stahlzapfen, während DirectiveForce-Magnete zu einer schnellen und stabilen Kursanzeige beitragen. Die Konstruktion ist vollständig reparaturfähig und das Produkt wird in den USA mit 5 Jahren Herstellergarantie hergestellt.
Das Gehäuse misst 154 mm in der Breite und 164 mm in der Höhe mit einer Vordertiefe von 64 mm. Die Montage erfolgt mit vier 6-mm-Löchern auf einem Lochkreis von 131 mm, und das Loch für das Lichtkabel beträgt 4,75 mm. Der Kompass kann auf vertikalen oder nach hinten geneigten Schotflächen mit einem Winkel von bis zu 40° montiert werden. Verwenden Sie die Montageschablone BK-0022 in korrekter 1:1-Größe und prüfen Sie den Kompass am Schott, bevor Sie den Ausschnitt vornehmen.
Eine Frontabdeckung ist im Lieferumfang enthalten. Ein Kompensator ist nicht enthalten, aber der SR-CM2 kann separat erworben werden und bietet eine Kompensation von bis zu 15°. Weitere dokumentierte Teile und Zubehör umfassen die Montagedichtung BK-0021, die Frontabdeckung BK-19-C, die Rückabdeckung BK-0020, blaue LED-Ersatzbeleuchtung SH-0243 ASY und das Klinometer INC-45. Die Adapterplatte BK-0034 kann beim Austausch von Ritchie Helmsman HV-76 oder HV-77 verwendet werden.
Der Standort muss vor der endgültigen Montage auf lokale magnetische Deviation überprüft werden. Die Mittellinie des Kompasses muss parallel zur Mittellinie des Bootes montiert werden, und es sollten nicht-magnetische Montageteile um den Kompass herum verwendet werden.
Wichtige FunktionenMagnetischer Schottkompass für Segelboote
Venture-Serie, Modell SR-2
3¾″ (94 mm) blaue CombiDial-Kompassrose
Ablesung sowohl von vorne als auch von oben
5°-Teilstriche und mehrere orangefarbene Steuerstriche
Blaue LED-Beleuchtung für 12/24 V
Schwarzes Gehäuse mit Frontabdeckung
Schotmontage mit bis zu 40° Neigung nach hinten
Für Segelboote von 16–35 Fuß
Kompensator kann separat erworben werden
