Dieser Ritchie Voyager 3″ Magnetkompass mit kombinierter Front-/Draufsicht ist das Modell F-83 für den bündigen Einbau in eine flache, horizontale Oberfläche. Die schwarze CombiDamp-Kompassrose kann sowohl von vorne als auch von oben abgelesen werden, was eine flexible Platzierung in Bezug auf die normale Steuerposition ermöglicht.
Der Kompass hat einen nominalen Rosendurchmesser von 3″ / 76 mm. Die Skala ist in 5°-Schritten unterteilt, mit Ziffern alle 30° sowie Kardinal- und Interkardinalangaben alle 45°. Eingebaute Kompensatoren können eine feste Deviation von bis zu ca. 15° korrigieren, während DirectiveForce-Magnete, ein Saphirlager und eine gehärtete Stahlspitze zu einer schnellen und stabilen Kursanzeige beitragen.
Die integrierte grüne NiteVu-Nachtbeleuchtung verwendet zwei separate LED-Leuchteinheiten und ist für 12 V DC ausgelegt. Beide Leuchten können an denselben abgesicherten Stromkreis angeschlossen werden. Für einen separaten Stromkreis zum Kompass wird eine flinke 1 A AGC-Glassicherung empfohlen.

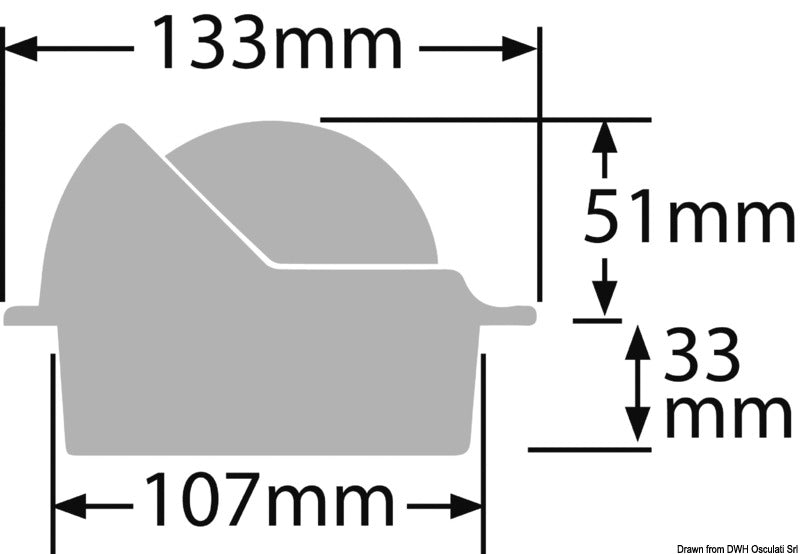

Das Gehäuse besteht aus hochtemperaturbeständigem Verbundwerkstoff und verfügt über einen schwarzen Frontflansch, ein schwarzes Gehäuse und eine bewegliche Sonnenblende. Der Außendurchmesser über dem Montageflansch beträgt 133 mm. Der Kompass ragt 51 mm über die Montagefläche hinaus und erfordert eine Einbautiefe von 33 mm. Das Montageloch muss einen Durchmesser von 107 mm haben, der Lochkreis beträgt 121,9 mm und die Montage erfolgt an vier Befestigungspunkten.
Die Mittellinie muss parallel zur Mittellinie des Bootes ausgerichtet sein, und die Montagefläche muss plan sein, wenn das Boot in aufrechter Schwimmlage liegt. Bei einer gewölbten oder geneigten Fläche ist ein entsprechender Ausgleichsblock erforderlich. Die mitgelieferte Montagedichtung muss verwendet werden, und die Befestigungselemente müssen nicht-magnetisch sein. Verwenden Sie kein Dichtungsmittel um den Kompass herum, da bestimmte Produkte die Konstruktion beschädigen können.
Wählen Sie einen Montageort mit möglichst geringer Beeinflussung durch elektrische Geräte, Scheibenwischer, Lenkung und andere magnetische Quellen. Überprüfen Sie den Standort bei ein- und ausgeschalteten Geräten und stellen Sie sicher, dass die Kompensatorstangen zugänglich sind. Die Deviation sollte zu Beginn jeder Segelsaison und nach der Installation neuer Geräte in der Nähe des Kompasses überprüft werden.
Das F-83 wird in den USA hergestellt, ist wartungsfähig und wird mit 5 Jahren Garantie auf Material- und Verarbeitungsfehler gemäß den Garantiebedingungen geliefert. Reinigen Sie es mit Süßwasser und einem feuchten Tuch; chemische oder scheuernde Reinigungsmittel dürfen nicht verwendet werden. Bei diesem Modell handelt es sich um die Standardausführung F-83 und nicht um das separate Wheelmark-Modell F-83-WM.
Zugehörige Service- und Zubehörteile
VY-0164 ist die Montagedichtung für Voyager-Modelle für den bündigen Einbau. SH-0195 KIT ist ein grünes 12 V LED-Ersatzteilset, während SH-0202 KIT ein rotes 12 V LED-Set ist. VY-0147 ASY, VY-0140, VY-0154 ASY und VY-0144 sind bewährte schwarze Gehäuse- und Sonnenblendenteile für relevante F-83-Produktionsrevisionen. Überprüfen Sie immer die Produktionsrevision, bevor interne Serviceteile bestellt werden.
Wichtige Funktionen
Magnetkompass für bündigen Einbau
Ritchie Voyager-Modell F-83
3″ / 76 mm schwarze CombiDamp-Kompassrose
Kombinierte Front- und Draufsicht
Eingebaute Kompensatoren für feste Deviation
12 V grüne NiteVu LED-Nachtbeleuchtung
DirectiveForce-Magnete sowie Saphirlager und gehärtete Stahlspitze
Außendurchmesser 133 mm und Montageloch Ø107 mm
Schwarzes Verbundgehäuse mit beweglicher Sonnenblende
Hergestellt in den USA und auf Wartung ausgelegt
