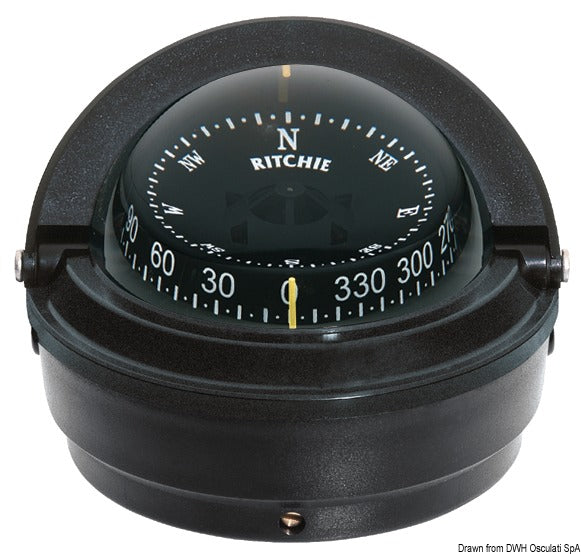

Ritchie Voyager 3″ Aufbau-Marinekompass Modell S-87 ist ein magnetischer, flüssigkeitsgedämpfter Bootskompass zur Montage auf einer ebenen, horizontalen Fläche am Steuerstand. Die schwarze CombiDamp-Kompassrose lässt sich sowohl von vorne als auch von oben ablesen, was eine klare Kursanzeige aus verschiedenen Blickwinkeln ermöglicht.
Der Kompass verfügt über eine 3″/76 mm Rose, eingebaute Kompensatoren und eine grüne LED-Nachtbeleuchtung für 12 V DC. Die Kompensatoren dienen zur Korrektur der festen Deviation durch magnetische Einflüsse an Bord. Die DirectiveForce-Magnete sind für eine schnelle Kurseinstellung ausgelegt, während ein abgestimmtes Saphirlager und ein gehärteter Stahlzapfen für eine stabile Bewegung sorgen.

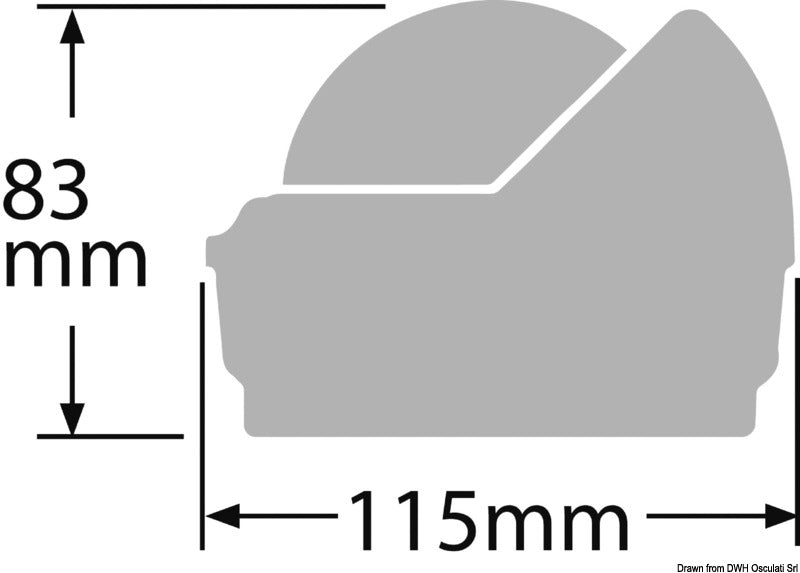

Die interne kardanische Aufhängung trägt dazu bei, die Roseneinheit bei Krängung und Trimm des Bootes waagerecht zu halten. Die kompakte Low-Profile-Konstruktion besteht aus hochtemperaturbeständigem Verbundmaterial und verfügt über eine verschiebbare Sonnenblende. Der Kompass misst 115 mm in der Gesamtbreite und 83 mm in der Gesamthöhe.
Das Modell S-87 wird auf einer ebenen Fläche montiert, wobei die Mittellinie korrekt in Längsrichtung des Schiffes ausgerichtet sein muss. Der Montageort sollte von Lautsprechern, Wischer-Motoren, Hochstromkabeln, Magneten und anderen Quellen magnetischer Störungen ferngehalten werden. Etwaige Schrauben und Beschläge müssen nicht-magnetisch sein, und die Nachtbeleuchtung wird an eine entsprechend abgesicherte 12 V DC-Versorgung angeschlossen.
Nach der Installation sollte der Kompass kompensiert und die verbleibende Deviation auf mehreren Kursen überprüft sowie in einer Deviationstabelle festgehalten werden. Die Überprüfung sollte zu Beginn der Segelsaison sowie nach der Montage neuer elektrischer oder magnetischer Geräte in der Nähe wiederholt werden. Salz und Schmutz werden mit sauberem Süßwasser und einem feuchten Tuch entfernt; chemische und scheuernde Reinigungsmittel dürfen nicht verwendet werden.
Der Kompass ist wartungsfähig und durch eine fünfjährige Herstellergarantie gegen Material- und Verarbeitungsfehler gemäß den Garantiebedingungen abgedeckt. SH-0195 KIT ist die dokumentierte grüne 12 V-Ersatzbeleuchtung, während SH-0202 KIT eine alternative rote 12 V-Ersatzbeleuchtung darstellt.
Wichtige FunktionenMagnetischer und flüssigkeitsgedämpfter Marinekompass
Voyager S-87 für Aufbau-Montage
3″/76 mm schwarze CombiDamp-Kompassrose
Kombinierte Front- und Draufsicht-Ablesung
Eingebaute Kompensatoren
Grüne LED-Nachtbeleuchtung für 12 V DC
Interne kardanische Aufhängung
Verschiebbare Sonnenblende
Gesamtbreite 115 mm und Höhe 83 mm
Schwarzes Gehäuse und schwarze Kompassrose
