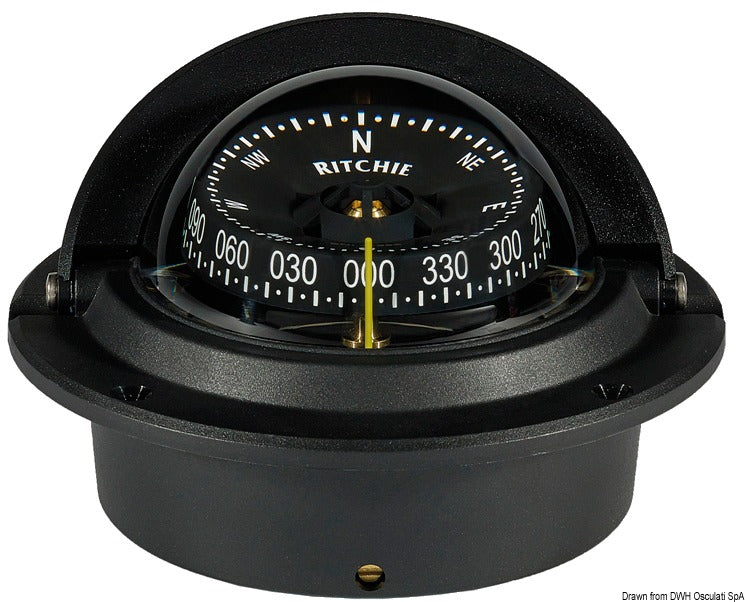

Bei diesem Ritchie Voyager Wheelmark 3″ Magnetkompass handelt es sich um das Modell F-83-WM für den bündigen Einbau in Segelboote, Motorboote, Motorsegler und gewerbliche Schiffe. Die schwarze Kompassrose hat einen Durchmesser von 76 mm und lässt sich über die CombiDial/CombiDamp-Anzeige sowohl von vorne als auch von oben ablesen.
Der Kompass verfügt über eingebaute Kompensatoren zur Korrektur von festen Deviationen. DirectiveForce-Magnete sorgen für eine schnelle Stabilisierung auf dem Kurs, während ein Saphirlager und ein gehärteter Stahlzapfen eine präzise und stabile Bewegung unterstützen. Die Skala ist in 5°-Schritten unterteilt, mit Kardinal- und Zwischenpunktmarkierungen alle 45° sowie Zahlenmarkierungen alle 30°.
Die integrierte Nachtbeleuchtung besteht aus zwei Leuchteneinheiten mit grüner Green NiteVu LED-Beleuchtung für 12 V DC. Bei einer separaten elektrischen Installation wird eine flinke 1-A-AGC-Glassicherung empfohlen, und beide Leuchteneinheiten können an denselben abgesicherten Stromkreis angeschlossen werden.

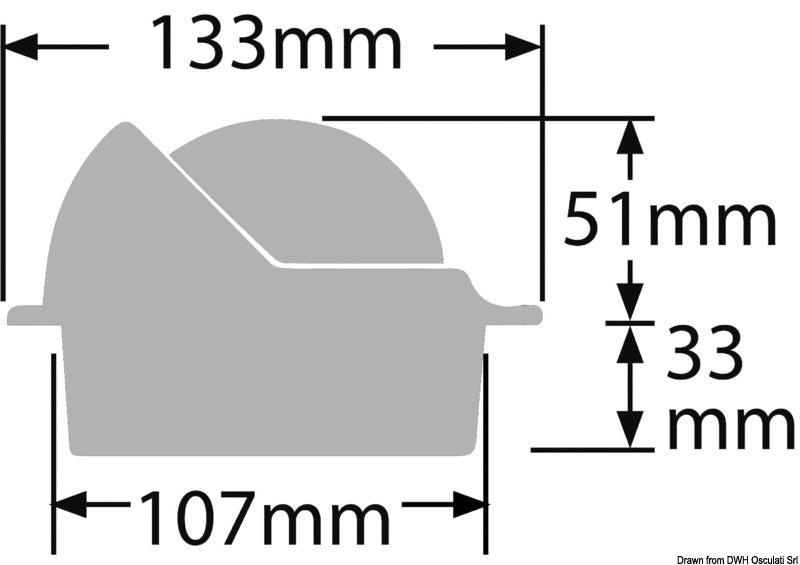

Das Gehäuse besteht aus einer hochtemperaturbeständigen Verbundkonstruktion. Der Außenflansch hat einen Durchmesser von 133 mm, der Kompass ragt 51 mm über die Montagefläche hinaus und erfordert eine Einbautiefe von 33 mm. Der Montageausschnitt beträgt 107 mm und der Lochkreis der Befestigungsschrauben liegt bei 121,9 mm. Die bewegliche Sonnenblende kann je nach Lichtverhältnissen eingestellt werden.
Der Kompass wird auf einer ebenen und horizontalen Fläche montiert, wobei die Mittellinie parallel zur Mittellinie des Bootes verläuft. Der Montageort ist frei von unnötigen magnetischen Einflüssen durch beispielsweise Lautsprecher, Mikrofone, Eisen, Stahl, stromführende Kabel und elektrische Geräte zu halten. Verwenden Sie nicht-magnetische Befestigungsmittel und die zugehörige Montagedichtung; von Dichtungsmasse wird abgeraten, da bestimmte Produkte den Kompass beschädigen können.
Der F-83-WM ist als magnetischer Klasse-B-Kompass für Rettungsboote und Rettungsfahrzeuge Wheelmark-typgeprüft und zudem für Arbeitsschiffe typgeprüft. Die Zulassung entspricht der Marine Equipment Directive 2014/90/EU, Kategorie MED/4.23, mit dem Modul B-Zertifikat DK-MED000099, Ausgabe 05. Der Kompass erfüllt unter anderem die relevanten SOLAS-, IMO-, ISO 1069-, ISO 25862- und IEC 60945-Anforderungen.
Das Modell ist vollständig reparaturfähig und wird mit 5 Jahren Herstellergarantie gegen Material- und Fabrikationsfehler geliefert. Zur Wartung wird der Kompass mit klarem Süßwasser abgespült und mit einem feuchten Tuch ohne chemische oder scheuernde Reinigungsmittel abgewischt. Die Deviation sollte zu Saisonbeginn und nach dem Einbau neuer Geräte in der Nähe überprüft werden.
Zugehörige Teile
Die Montageschablone ist VY-0163 und die Montagedichtung trägt die Nummer VY-0164. Die Standard-Ersatzleuchte für die 12-V-Grünbeleuchtung ist SH-0195 KIT. Die UFLEX-Querverweisung für den Kompass ist 69728T.
Wichtige FunktionenWheelmark-zugelassener magnetischer Klasse-B-Kompass
Voyager-Modell F-83-WM für bündigen Einbau
3″ / 76 mm schwarze Kompassrose mit kombinierter Front- und Top-Ablesung
Eingebaute Kompensatoren zur Korrektur fester Deviationen
DirectiveForce-Magnete, Saphirlager und gehärteter Stahlzapfen
12 V DC grüne Green NiteVu LED-Nachtbeleuchtung mit zwei Leuchteneinheiten
133 mm Außenflansch und 107 mm Montageausschnitt
Typgeprüft für Arbeitsschiffe, Rettungsboote und Rettungsfahrzeuge
Hochtemperaturbeständige Verbundkonstruktion
5 Jahre Herstellergarantie
