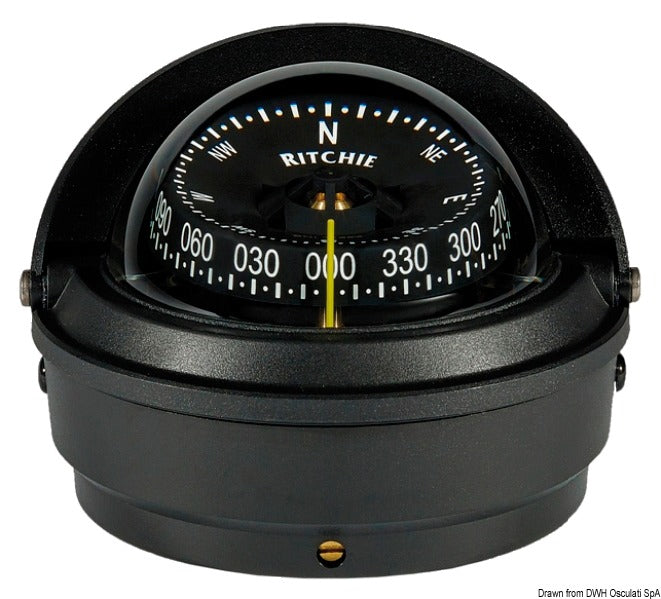

Bei diesem Ritchie Wheelmark 3″-Magnetkompass handelt es sich um einen fest oberflächenmontierten Steuerkompass der Voyager-Serie. Das Modell S-87-WM verfügt über ein schwarzes Gehäuse, eine schwarze Kompassrose und einen sichtbaren Kompassrosendurchmesser von 3″/76 mm. Die Ausführung ist für Arbeitsboote baumustergeprüft und als MED/4.23 Klasse B-Magnetkompass für Rettungsboote klassifiziert.
Die CombiDamp-Kompassrose lässt sich sowohl von vorne als auch von oben ablesen. Das DirectiveForce-Magnetsystem ist auf eine schnelle Kursstabilisierung ausgelegt, während ein abgestimmtes Saphir-Lager und eine gehärtete Stahlspitze die Bewegung des Kompasses unterstützen. Integrierte Kompensatoren ermöglichen die Korrektur fester magnetischer Deviation, und der bewegliche Sonnenschutz kann an die Ableserichtung angepasst werden.

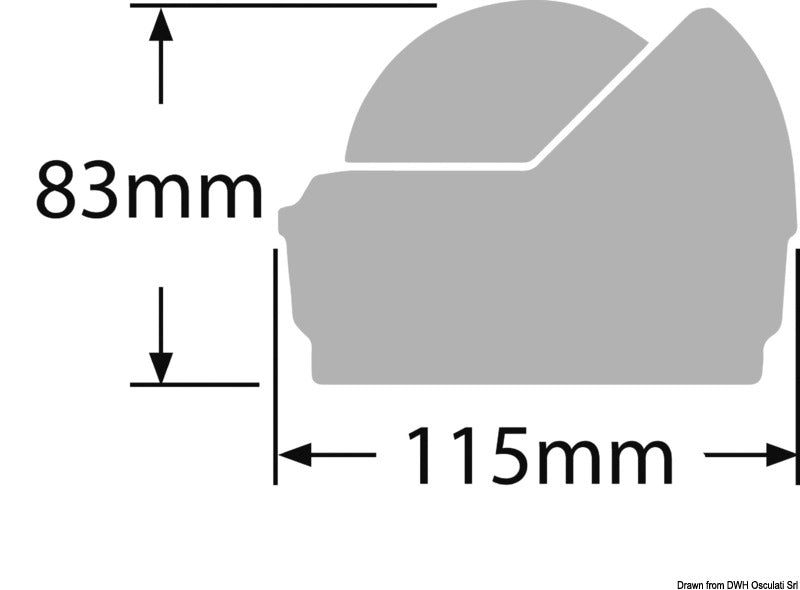

Die eingebaute grüne LED-Beleuchtung wird mit 12 V betrieben und besteht aus zwei Beleuchtungssätzen. Das hochtemperaturbeständige Verbundgehäuse misst 115 mm in der Gesamtbreite und 83 mm in der Höhe. Das Modell wird in den USA gefertigt, ist vollständig reparierbar und wird mit 5 Jahren Herstellergarantie geliefert.
Der Kompass wird auf einer ebenen und horizontalen Fläche montiert und parallel zur Mittellinie des Bootes ausgerichtet. Bei der Montage auf einer gewölbten oder geneigten Fläche muss ein geeigneter Ausgleichsblock verwendet werden. Verwenden Sie nicht-magnetische Montageteile und platzieren Sie den Kompass so, dass er möglichst wenig durch Lautsprecher, Magnete, Eisen, Stahl, stromführende Kabel, Scheibenwischermotoren und andere Instrumente beeinflusst wird. Der Montageort sollte eine Deviation von höchstens 15° in den vier Kardinalrichtungen aufweisen.
Die Wheelmark-Ausführung unterliegt der Schiffsausrüstungsrichtlinie 2014/90/EU und erfüllt die relevanten Anforderungen von SOLAS, LSA-Code, HSC-Codes, ISO 1069, ISO 25862 und IEC 60945. Das Modul B-Zertifikat DK-MED000099 Issue 05 umfasst spezifisch das oberflächenmontierte S-87-WM und ist vom 29. April 2026 bis zum 28. April 2031 gültig.
Zu den dokumentierten Serviceteilen gehören das SH-0195 KIT mit grüner 12 V-Ersatzbeleuchtung und das SH-0202 KIT mit alternativer roter 12 V-Beleuchtung. Die Schutzabdeckung V-83-C ist mit der S-87-Serie kompatibel. Installation und Wartung sind im Handbuch SH-0221 sowie im modellspezifischen Anhang VY-0193 beschrieben.
Wichtige FunktionenOberflächenmontierter Wheelmark-Magnetkompass
3″/76 mm schwarze CombiDamp-Kompassrose
Ablesung sowohl von vorne als auch von oben
Grüne 12 V-LED-Beleuchtung mit zwei Beleuchtungssätzen
Integrierte Kompensatoren zur Deviationskorrektur
Beweglicher Sonnenschutz
Hochtemperaturbeständiges Verbundgehäuse
Gesamtbreite 115 mm und Höhe 83 mm
MED/4.23 Klasse B-zertifiziert
Baumustergeprüft für Arbeitsboote
