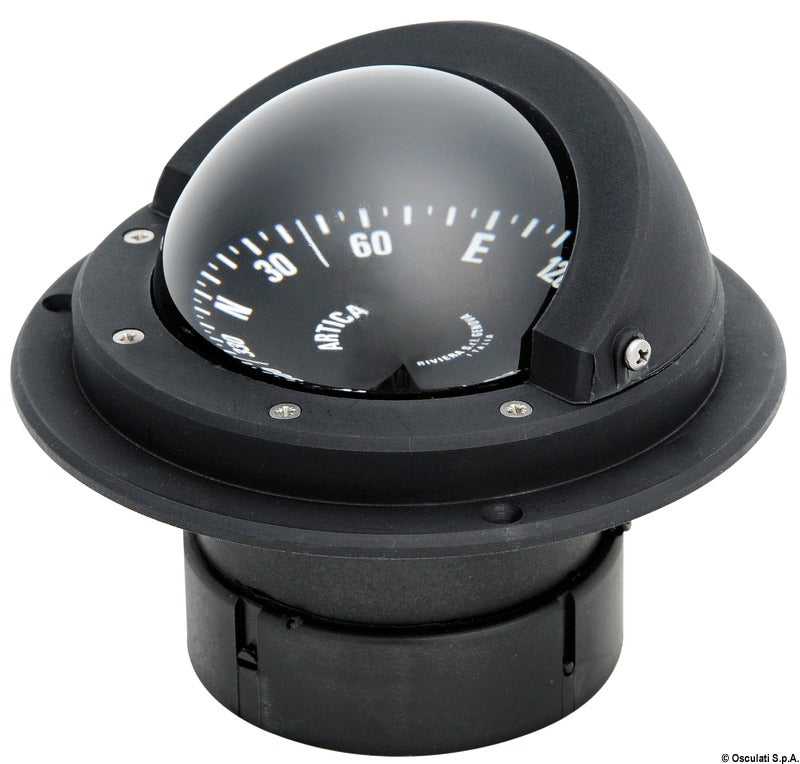

Dieses Riviera Artica 2¾″ Magnetkompass Modell BA1 ist ein fest eingebauter Marinekompass für die horizontale, bündige Montage. Die Variante verfügt über ein schwarzes Gehäuse, eine schwarze Kompassrose mit weißer 5°-Skalierung und rückwärtiger Ablesung. Der Kompass ist sowohl für normale Boote als auch für Hochgeschwindigkeitsboote ausgelegt.
Die interne halbkardanische Aufhängung stabilisiert die Kompassrose, während die integrierte manuelle magnetische Kompensation die Korrektur von Einflüssen durch die Anlagen des Schiffes ermöglicht. Der Blendschutz sorgt für eine klare Ablesbarkeit, und der weiße Steuerstrich erleichtert das Folgen des gewählten Kurses.
Die sichtbare Kompassrose hat einen Durchmesser von 70 mm. Der Kompass misst 134 mm über den äußeren Flansch und hat eine Gesamthöhe von 106 mm, wovon 55 mm über der Montageebene liegen. Der untere zylindrische Teil hat einen Durchmesser von 82 mm.
Die bündige Montage erfordert einen Ausschnitt von Ø108,5 mm. Die drei Befestigungslöcher sind Ø2,5 mm groß und in einem Abstand von 120° auf einem Teilkreis von Ø120 mm angeordnet. Der Einbauort sollte so weit wie praktisch möglich von Magnetfeldern und beweglichen eisenhaltigen Objekten gewählt werden. Nach der Installation muss der Kompass von einer qualifizierten Fachkraft kompensiert werden.
Die integrierte blaue LED-Nachtbeleuchtung ist für 12 V ausgelegt. Die Kompassflüssigkeit hat einen nachgewiesenen Temperaturbereich von −30 °C bis +60 °C, und eine elastische Membran kompensiert Volumenänderungen der Flüssigkeit, um Blasenbildung in diesem Bereich entgegenzuwirken. Der Kompass wird standardmäßig kalibriert für die magnetische Zone A geliefert.
Die Artica-Serie ist als Klasse B klassifiziert und kann bei der Bestellung mit einem individuellen MED-Zertifikat angefordert werden. Der Standardartikel wird nicht mit einem individuellen Zertifikat geliefert. Der Kompass wird in Italien hergestellt, ist reparaturfähig und verfügt über eine dreijährige Herstellergarantie ab dem gestempelten Herstellungsdatum.
Reinigen Sie den Kompass mit einem weichen, mit Süßwasser angefeuchteten Tuch. Nachfüllstopfen und andere Schrauben dürfen nicht gelöst werden. Nur die Kompensatorschrauben dürfen reguliert werden, und dies muss mit einem nicht-magnetischen Schraubendreher erfolgen.
Wichtige FunktionenModell BA1 für horizontale, bündige Montage
Schwarzes Gehäuse und schwarze Kompassrose
Rückwärtige Ablesung mit weißer 5°-Skalierung
70 mm sichtbarer Kompassrosendurchmesser
Interne halbkardanische Aufhängung
Integrierte manuelle magnetische Kompensation
Blendschutz und weißer Steuerstrich
Integrierte blaue LED-Nachtbeleuchtung für 12 V
Montageausschnitt: Ø108,5 mm
Herstellernummer: 62.00114.01
