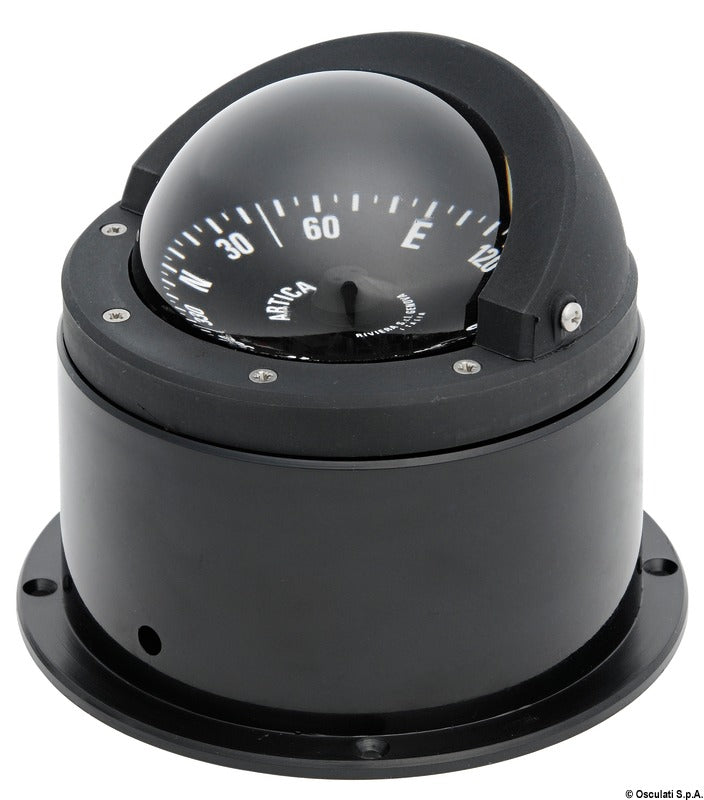

Riviera Artica 2¾″ Magnetkompass in der BA3-Ausführung ist ein flüssigkeitsgedämpftes Steuer- und Navigationskompass für die Sockelmontage auf Motorbooten und Segelyachten. Diese Variante verfügt über ein schwarzes Gehäuse, eine schwarze Kompassrose mit weißer 5°-Skalierung und eine integrierte 12-V-Nachtbeleuchtung.
Die sichtbare Kompassrose hat einen Durchmesser von 70 mm und ist in einer internen Halbkardanik aufgehängt, die ein stabiles Ablesen bei Bootsbewegungen unterstützt. Das Kompass verfügt zudem über einen roten Steuerstrich, eine Blendschutzvorrichtung und eine eingebaute, manuell einstellbare magnetische Kompensation.
Das Modell BA3 wird mithilfe des integrierten Kompass-Sockels waagerecht auf einer Konsole, einem Instrumentenbrett oder einem Deck montiert. Der größte Außendurchmesser beträgt 133 mm und die Gesamthöhe 109 mm. Der Montageort sollte so weit wie praktisch möglich von magnetischen Feldern sowie beweglichen Eisen- und Stahlmassen entfernt gewählt werden.
Die zwei Kabel der Nachtbeleuchtung werden nach Überprüfung der Spannung an eine 12-V-Anlage angeschlossen. Nach der Installation muss der Kompass von einer qualifizierten Fachkraft kompensiert werden. Die Kompensatorschrauben werden mit einem nicht-magnetischen Schraubendreher eingestellt.
Der Kompass ist mit der erdölbasierten Flüssigkeit Shell SolD/70 gefüllt. Eine elastische Membran gleicht Volumenänderungen der Flüssigkeit aus und wirkt der Blasenbildung innerhalb des dokumentierten Temperaturbereichs von −30 °C bis +60 °C entgegen. Einfüllschrauben und Stopfen dürfen nicht gelockert werden.
Die Reinigung erfolgt mit einem weichen, mit Süßwasser befeuchteten Tuch. Der Kompass ist standardmäßig für die magnetische Zone A ausbalanciert. Die Herstellergarantie beträgt 3 Jahre ab dem gestempelten Produktionsdatum und setzt eine korrekte Installation, Anwendung und Wartung voraus.
Wichtige FunktionenFlüssigkeitsgedämpfter magnetischer Marinekompass
BA3 mit Sockelmontage
Schwarzes Gehäuse und schwarze Kompassrose
70 mm sichtbare Kompassrose
Weiße 5°-Skalierung und roter Steuerstrich
Interne Halbkardanaufhängung
Eingebaute manuelle Kompensation
Blendschutzvorrichtung
Integrierte 12-V-Nachtbeleuchtung
Äußere Hauptabmessungen: Ø133 × 109 mm
