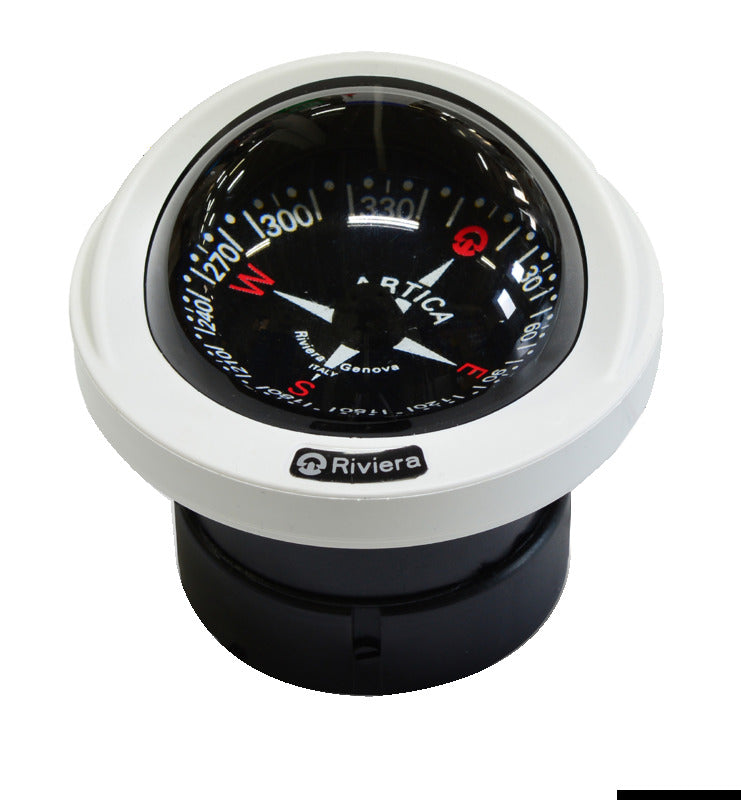

Bei diesem Riviera Artica Slim 2¾″ Einbaukompass handelt es sich um einen magnetischen Marinekompass für den horizontalen Einbau in ein Armaturenbrett oder eine Steuerkonsole. Die Variante verfügt über ein weißes Gehäuse und eine flache, schwarze Kompassrose, die für ein Ablesen von oben konzipiert ist. Dadurch eignet sich der Kompass besonders für eine Positionierung unterhalb der normalen Sichtachse des Benutzers.

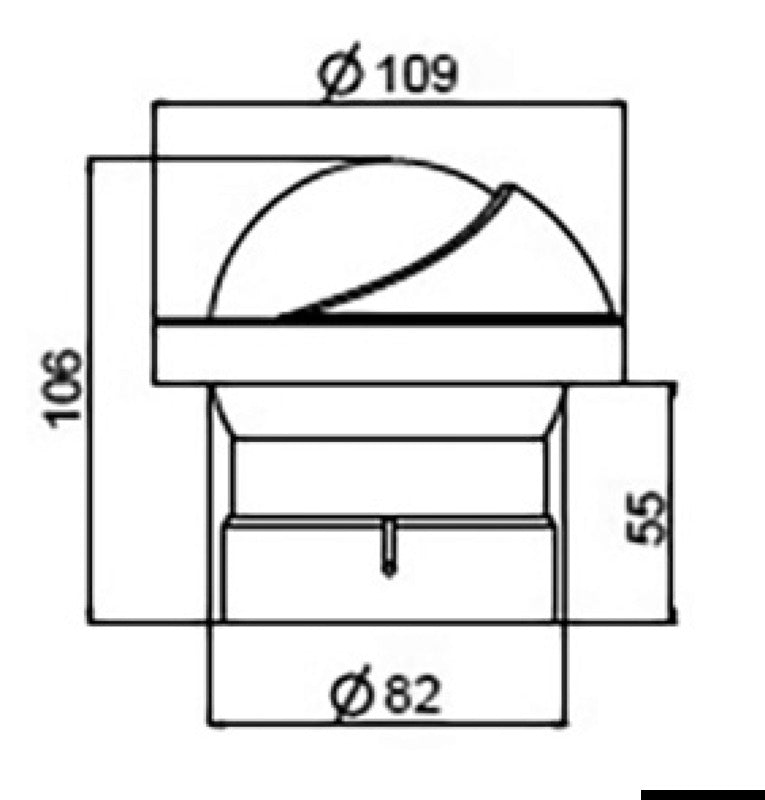

Der Artica Slim besitzt ein kompaktes Gehäuse mit einem Außendurchmesser von 109 mm und einer Gesamthöhe von 106 mm. Die sichtbare Kompassrose misst 70 mm und ist in 5°-Schritten unterteilt. Unterhalb der Montagefläche wird eine Einbautiefe von 55 mm benötigt, während das untere Einbaugehäuse einen Durchmesser von 82 mm aufweist.
Der Kompass verfügt über eine interne kardanische Aufhängung und eine eingebaute, manuell einstellbare Kompensation. Die transparente Kuppel besteht aus Polycarbonat und ist mit einem Blendschutz ausgestattet. Die Konstruktion ist resistent gegen UV-Strahlung, Stöße, Kratzer, Öl, Lösungsmittel sowie übliche marine Witterungseinflüsse.
Die integrierte blaue LED-Beleuchtung wird an ein 12-V-System angeschlossen. Als Kompassflüssigkeit dient Shell Sol D70 mit einem nachgewiesen stabilen Temperaturbereich von -30 °C bis +60 °C. Eine elastische Membran gleicht Volumenänderungen der Flüssigkeit aus und verhindert die Blasenbildung innerhalb dieses Temperaturbereichs.
Der Kompass ist für Motor- und Segelboote von etwa 6–11 Metern Länge ausgelegt und kann sowohl bei normaler als auch bei hoher Geschwindigkeit verwendet werden. Der Montageort sollte so weit wie praktikabel von Magnetfeldern und beweglichen eisenhaltigen Objekten entfernt gewählt werden. Der Hauptausschnitt beträgt Ø85 mm; die beiliegende Bohrschablone sollte jedoch verwendet werden, da der Ausschnitt auch eine seitliche Aussparung umfasst. Nach der Installation sollte die Kompensation des Kompasses von einer autorisierten Fachkraft vorgenommen werden.
Der Kompass wird mit einem weichen, mit Süßwasser befeuchteten Tuch gereinigt. Einfüllstopfen und sonstige Schrauben dürfen nicht gelöst werden; nur die Kompensationsschrauben dürfen mit einem nicht-magnetischen Schraubendreher eingestellt werden. Das Produkt wird in Italien hergestellt und kann beim Hersteller repariert werden. Die Garantiezeit beträgt gemäß den Garantiebedingungen 36 Monate ab dem auf dem Flansch gestempelten Produktionsdatum.
Wichtige FunktionenWeißes Gehäuse mit flacher, schwarzer Kompassrose
70-mm-Kompassrose mit 5°-Teilung
Ablesen von oben
Blaue LED-Beleuchtung für 12 V
Interne kardanische Aufhängung
Eingebaute, manuell einstellbare Kompensation
Außendurchmesser 109 mm
Hauptausschnitt Ø85 mm
Blendschutz und Polycarbonat-Kuppel
Standardmäßig kalibriert für die magnetische Zone A
