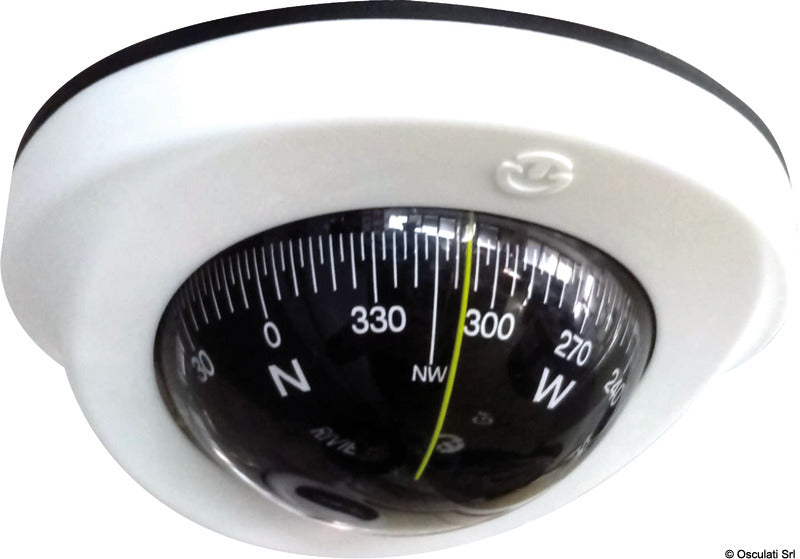

Dieser Riviera Astra BAS1 4″ Deckenmontage-Magnetkompass ist ein halbkugelförmiger Marinekompass in der Standardausführung mit weißem Gehäuse und schwarzer Kompassrose. Er ist für den flächenbündigen Einbau in die Decke über oder vor dem Steuerstand konzipiert, sodass ungenutzte Deckenflächen genutzt werden können, wenn das Armaturenbrett mit Bildschirmen, Bedienelementen und anderen Instrumenten belegt ist.
Der Kompass verfügt über eine direkte Ablesung, einen roten Steuerstrich und eine Kompassrose mit 5°-Teilung. Der scheinbare Durchmesser der Kompassrose beträgt 100 mm (4″), während der tatsächliche Durchmesser 84 mm beträgt. Eine interne kardanische Aufhängung und eine universelle Auswuchtung stabilisieren die Ablesung, und der Blendschutz reduziert störende Reflexionen.
Die integrierte 12-V-Beleuchtung verwendet blaue LEDs, sodass die Kompassrose auch bei schlechten Lichtverhältnissen abgelesen werden kann. Der Kompass verfügt zudem über eine eingebaute magnetische Kompensationsvorrichtung. Die interne Konstruktion umfasst zwei Magnete mit einem magnetischen Moment von 0,270 A·m² sowie EXXSOL D80-Kompassflüssigkeit.

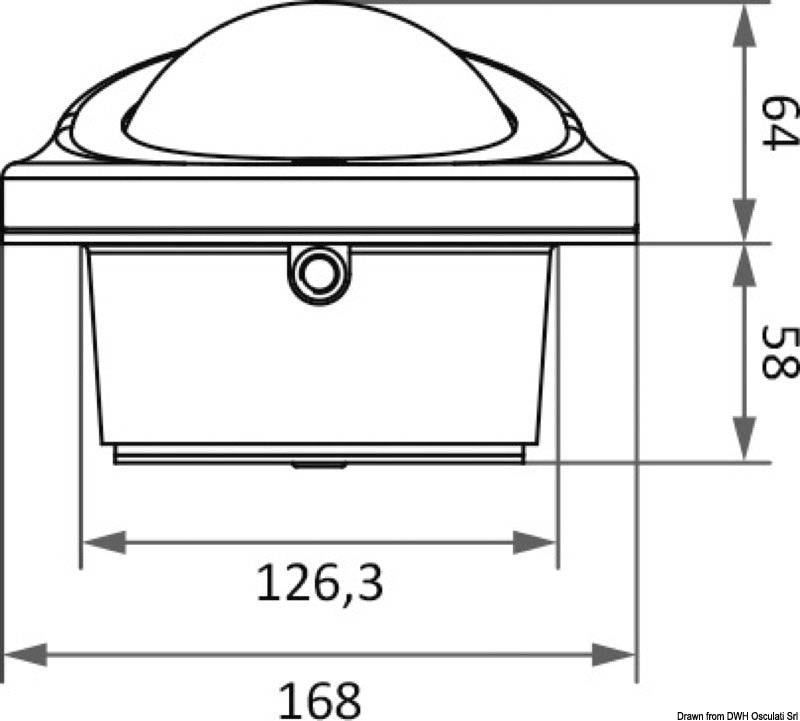

Die Kompassschale besteht aus glasfaserverstärktem Nylon, während die sphärische Kuppel aus Polycarbonat gefertigt ist. Der größte äußere Flanschdurchmesser beträgt 168 mm, und der zylindrische Teil, der in die Decke eingeführt wird, hat einen Durchmesser von 126,3 mm. Die Konstruktion ragt 58 mm über die Montageebene hinaus und 64 mm unter die Montageebene. Das Maß von 126,3 mm ist der Durchmesser der Komponente und kein spezifisches Ausschnittmaß mit Montagetoleranz.
Der Astra BAS1 ist für Freizeitboote und Arbeitsboote bestimmt. Bei dieser Variante handelt es sich um die Standardausführung; sie ist nicht mit der speziellen Hochgeschwindigkeitsversion der Modellreihe zu verwechseln. Die Konstruktion kann demontiert und repariert werden, und der Kompass wird in Italien hergestellt. Die Herstellernummer lautet 62.00854.02, und die Garantiezeit für neue Kompasse beträgt 3 Jahre.
Die ASTRA 4″ BAS1-Konstruktion ist durch das Typenzertifikat MED208723CS abgedeckt und als Magnetkompass Klasse B für Rettungsboote und Einsatzboote klassifiziert. Die Typprüfung umfasst ISO 1069:1973, ISO 25862:2019 und IEC 60945:2002 mit Korrekturblatt 1:2008. Eine individuelle MED-Zertifizierung der gelieferten Einheit muss zusammen mit dem Kompass bestellt werden und kann bei einer standardmäßigen Lagereinheit nicht vorausgesetzt werden.
Wichtige FunktionenFlächenbündiger Einbau in die Decke über oder vor dem Steuerstand
Standardversion mit weißem Gehäuse und schwarzer Kompassrose
Direkte Ablesung mit rotem Steuerstrich und 5°-Teilung
100 mm (4″) scheinbarer Kompassrosendurchmesser
Interne kardanische Aufhängung und universelle Auswuchtung
Blendschutz und integrierte magnetische Kompensation
Integrierte blaue LED-Beleuchtung für 12 V
Außenflanschdurchmesser von 168 mm
Demontierbare und reparierbare Konstruktion
Hergestellt in Italien
