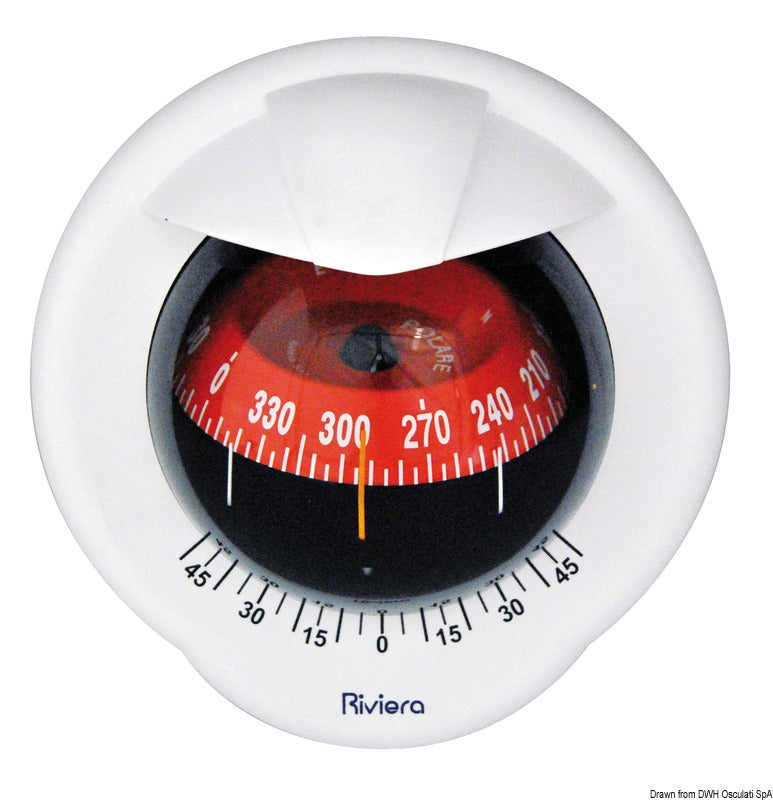

Dieser Riviera Pegasus BP1 3″ Schottkompass ist ein magnetischer Navigationskompass für Segelboote. Die Variante verfügt über ein weißes Gehäuse und eine rote Kompassrose und ist für das Ablesen von vorne bei vertikalem Einbau in ein Schott, eine Konsole oder ein Instrumentenbrett ausgelegt.
Der Kompass hat einen sichtbaren Kompassrosendurchmesser von 80 mm, eine 5°-Einteilung und eine interne kardanische Aufhängung. Das integrierte Inklinometer zeigt die Krängung des Bootes an, während eine manuelle magnetische Kompensation die Korrektur des Kompasses nach der Installation ermöglicht. Die Antireflexionsblende unterstützt eine klare Ablesbarkeit bei wechselnden Lichtverhältnissen.
Die integrierte LED-Beleuchtung macht die Kompassrose im Dunkeln ablesbar. Die Spannungsversorgung muss vor dem Anschluss der beiden LED-Kabel mit der Bordspannung abgeglichen werden. Die Kompassflüssigkeit ist von −30 °C bis +60 °C stabil, und eine elastische Membran kompensiert Volumenänderungen der Flüssigkeit und verhindert Blasenbildung innerhalb dieses Temperaturbereichs.

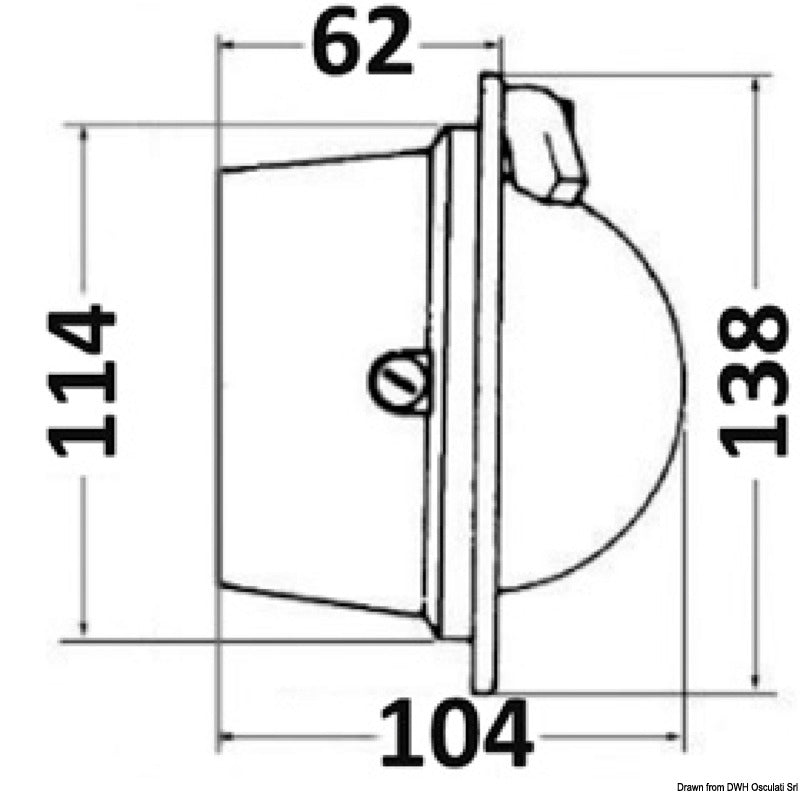

Die Montage erfordert ein Einbauloch von Ø116 mm. Die vier Montagelöcher haben einen Durchmesser von Ø2,5 mm und befinden sich auf einem Lochkreis von Ø126 mm mit einem Abstand von 90° zueinander. Bei der Installation wird die Schutzabdeckung und der Frontflansch entfernt, woraufhin der Kompass gemäß der Bohrschablone montiert und Flansch sowie Abdeckung wieder angebracht werden.
Der Montageort sollte so weit wie praktisch möglich von Magnetfeldern und beweglichen eisenhaltigen Teilen entfernt gewählt werden. Nach der Installation muss der Kompass von einer qualifizierten Fachkraft kompensiert werden. Die Kompensationsschrauben werden mit einem unmagnetischen Schraubendreher eingestellt, während Einfüllstopfen und andere Schrauben nicht gelöst werden dürfen.
Eine hintere Abdeckung und eine Schutzabdeckung sind im Lieferumfang enthalten. Ein dokumentierter Ersatzdeckel ist unter der Artikelnummer 25.020.20 erhältlich; die Herstellernummer für die Abdeckung lautet 60.03272.10. Der Kompass wird mit einem weichen, mit Süßwasser angefeuchteten Tuch gereinigt. Die Konstruktion ist reparaturfähig, Reparaturen müssen jedoch vom Hersteller durchgeführt werden. Das Produkt wird in Italien hergestellt und hat 36 Monate Herstellergarantie ab Herstellungsdatum unter den angegebenen Garantiebedingungen.
Wichtige Funktionen3″ Magnetkompass mit 80 mm sichtbarer Kompassrose
Weißes Gehäuse und rote Kompassrose
Frontablesung und 5°-Einteilung
Interne kardanische Aufhängung
Eingebautes Inklinometer und manuelle Kompensation
LED-Beleuchtung
Lochausschnitt: Ø116 mm
Vier Ø2,5 mm Montagelöcher auf Ø126 mm Lochkreis
Hintere Abdeckung und Schutzabdeckung im Lieferumfang enthalten
Produktgewicht: 0,8 kg
