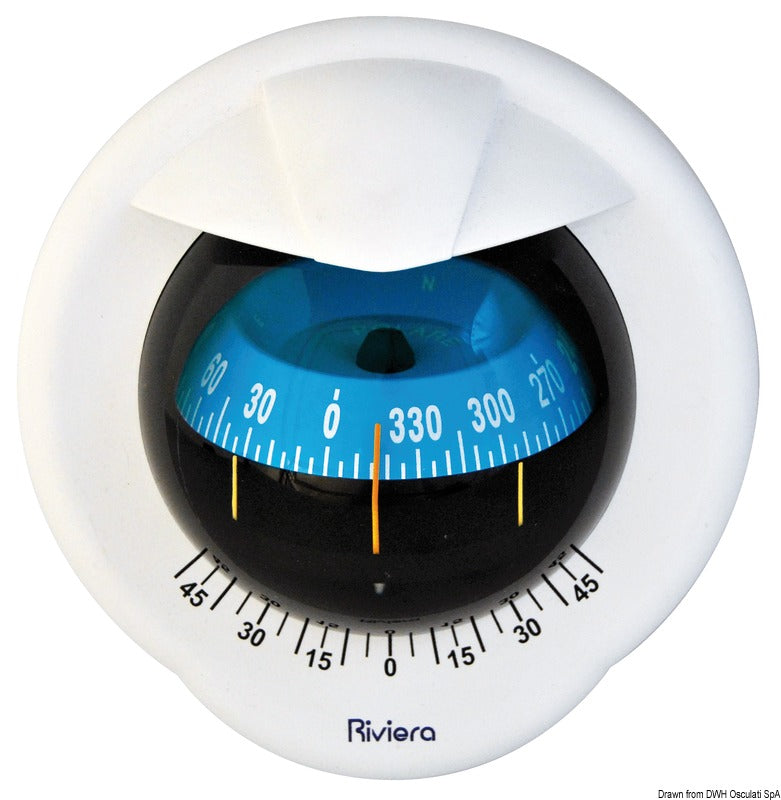

Bei diesem Produkt handelt es sich um einen Riviera BP2 4″-Schottkompass in der Pegasus-Ausführung mit weißem Gehäuse und blauer Kompassrose. Er ist als Steuer- und Navigationskompass für den vertikalen Einbau in Schotte oder Instrumentenbretter konzipiert und verfügt über eine direkte Frontablesung sowie einen sichtbaren Kompassrosendurchmesser von 100 mm.
Der Kompass besitzt eine interne kardanische Aufhängung, ein integriertes Inklinometer und eine 5°-Teilung. Die rote Steuerlinie erleichtert das Ablesen des Kurses, während die Antireflexionsblende störende Reflexionen reduziert. Die integrierte LED-Beleuchtung strahlt blaues Licht aus und ist für 12/24 V ausgelegt. Überprüfen Sie vor dem elektrischen Anschluss immer die Spannungsangabe am jeweiligen Gerät.

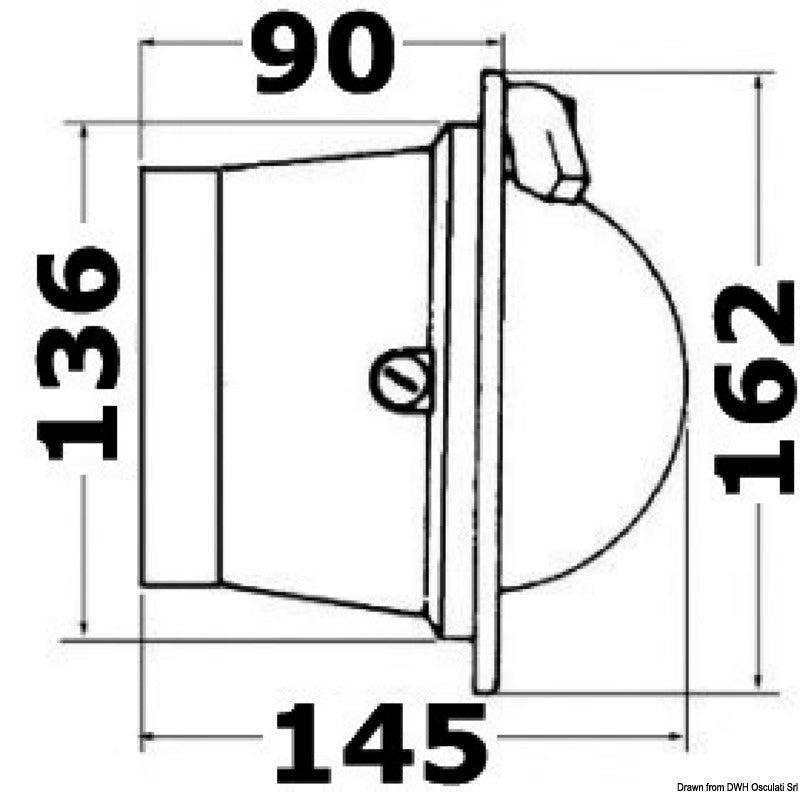

Der Frontdurchmesser beträgt 162 mm, der hintere Gehäusedurchmesser 136 mm und das Gesamtmaß von vorne nach hinten 145 mm. Für die Montage ist ein Ausschnitt von Ø137 mm erforderlich. Die vier Befestigungslöcher haben einen Durchmesser von 2,5 mm und befinden sich auf einem Teilkreis von Ø146 mm mit einem Abstand von 90° zwischen den Löchern. Die Einbautiefe beträgt 90 mm.
Montage und Kompensation
Der Kompass sollte so weit wie möglich von Magnetfeldern und beweglichen eisenhaltigen Objekten entfernt montiert werden. Die mitgelieferte Bohrschablone wird bei der Installation verwendet. Zuerst wird die Abdeckung entfernt, danach wird der Frontflansch vorsichtig durch die Öffnung K1 gelöst. Nach der Befestigung werden der Flansch und die Abdeckung wieder angedrückt. Die eingebaute manuelle Kompensation wird durch die unteren seitlichen Öffnungen mit einem nicht-magnetischen Schraubendreher justiert. Nach der Installation sollte der Kompass von einer qualifizierten Fachkraft kompensiert werden.
Die Kompassflüssigkeit ist Shell Sol D70, und eine elastische Membran gleicht Volumenänderungen der Flüssigkeit aus. Der stabile Temperaturbereich liegt zwischen −30 °C und +60 °C. Die Einfüllstopfen und andere Schrauben dürfen nicht gelöst werden; nur die Kompensationsschrauben sind für die Justierung vorgesehen. Die Konstruktion ist reparaturfähig, Reparaturen sollten jedoch vom Hersteller durchgeführt werden, um Garantie und Sicherheit zu gewährleisten.
Eine Rückkappe und eine Schutzabdeckung sind im Lieferumfang enthalten. Eine Ersatzabdeckung ist unter der Art.-Nr. 25.020.19 erhältlich, entsprechend der Herstellernummer 60.03259.00. Der Kompass wird in Italien hergestellt und hat 3 Jahre Garantie ab Herstellungsdatum auf den Flansch. Ein MED/SOLAS-Wheelmark-Zertifikat kann nur geliefert werden, wenn es zusammen mit dem Kompass bestellt wird; der Artikel darf ohne ein individuelles Zertifikat nicht als zertifiziert betrachtet werden.
Wichtige Funktionen4″-Schottkompass mit 100 mm sichtbarer Kompassrose
Weißes Gehäuse und blaue Kompassrose
Direkte Frontablesung und 5°-Teilung
Interne kardanische Aufhängung und integriertes Inklinometer
Manuelle Kompensation und Antireflexionsblende
Blaue LED-Beleuchtung ausgelegt für 12/24 V
Ausschnittdurchmesser Ø137 mm
Rückkappe, Bohrschablone und Schutzabdeckung im Lieferumfang enthalten
Stabiler Temperaturbereich von −30 °C bis +60 °C
