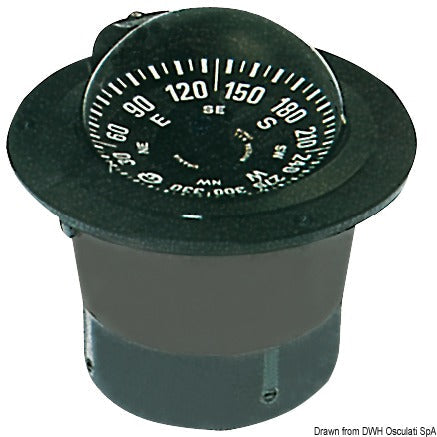

Riviera Urania BU1 4″ Einbaukompass ist ein magnetischer Marinekompass in der Standardversion für den horizontalen, bündigen Einbau in ein Armaturenbrett oder eine Steuerkonsole. Die sichtbare Kompassrose hat einen Durchmesser von 100 mm und eine Skalenteilung von 5°. Der Kompass ist für die Navigation in Motor- und Segelbooten bis 10,5 m ausgelegt.
Die Kompassrose wird nach hinten an einem deutlichen roten Steuerstrich abgelesen. Eine interne Kardanaufhängung hält den Kompass bei Bootsbewegungen stabil, während die integrierte manuelle Kompensationseinstellung eine Korrektur magnetischer Einflüsse nach der Installation ermöglicht. Ein Blendschutz verbessert die Ablesbarkeit bei wechselnden Lichtverhältnissen.
Die integrierte 12-V-LED-Beleuchtung macht den Kompass bei Dunkelheit einsatzbereit. Die Kompassschale besteht aus Nylon/Glasfaser und die sphärische Kuppel aus Polycarbonat. Die Kompassflüssigkeit ist von −30 °C bis +60 °C stabil, und eine elastische Membran gleicht Volumenänderungen der Flüssigkeit aus, um Blasenbildung innerhalb dieses Temperaturbereichs zu verhindern.
Die maximale Außenbreite über dem Montageflansch beträgt 162 mm, die Gesamthöhe 168 mm und die Höhe unter dem Montageflansch 106 mm. Das Gehäuse unter dem Flansch hat einen Außendurchmesser von 136 mm. Verwenden Sie die mitgelieferte modellspezifische Montageschablone zum Ausschneiden und Bohren.
Der Kompass ist werksseitig für Zone A auf der nördlichen Hemisphäre ausbalanciert. Der Montageort sollte so weit wie praktisch möglich von Magnetfeldern, beweglichen eisenhaltigen Teilen und anderen Geräten entfernt sein, die die Kompassanzeige beeinflussen könnten. Prüfen Sie die Spannung vor dem Anschließen der Beleuchtung und führen Sie die endgültige Kompensation nach der Montage mit einem nicht-magnetischen Schraubendreher durch. Für Fahrzeuge über 25 Knoten muss eine separate Hochgeschwindigkeitsvariante gewählt werden.
Die Konstruktion ist reparaturfähig und wird in Italien von Hand montiert. Der Kompass wird mit 3 Jahren Garantie geliefert. Zur allgemeinen Wartung mit einem weichen, mit Süßwasser angefeuchteten Tuch reinigen. Versiegelte Schrauben und Einfüllstopfen dürfen nicht gelöst werden.
Wichtige FunktionenStandardversion für Motor- und Segelboote bis 10,5 m
100 mm sichtbare Kompassrose mit 5°-Skalenteilung
Ablesung nach hinten mit rotem Steuerstrich
Interne Kardanaufhängung und manuelle Kompensation
Integrierte 12-V-LED-Beleuchtung
Blendschutz
Horizontaler, bündiger Einbau
Werksseitig für Zone A ausbalanciert
Kompassflüssigkeit stabil von −30 °C bis +60 °C
Reparaturfähige Konstruktion mit 3 Jahren Garantie
