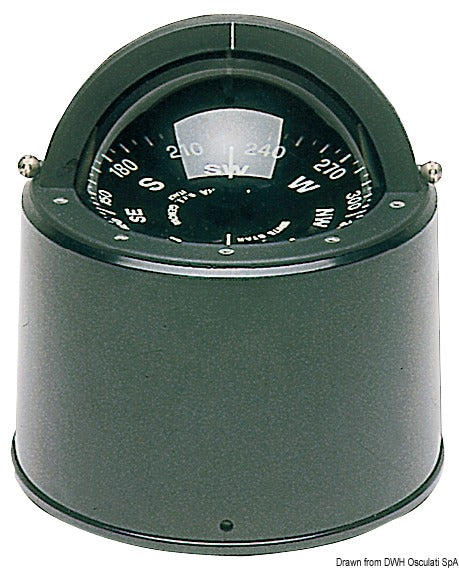

Dette Riviera White Star 5″ magnetkompas med sokkel er model BW2/AV, udviklet som højhastighedsudgave til fartøjer, der sejler over 25 knob. Den synlige kompasrose har en diameter på 130 mm og en graduering på 5°, mens bagudvendt aflæsning gør kompasset egnet til placering foran styrepositionen.
Kompasset er væskefyldt og har intern kardansk ophængning, som holder kompasrosen vandret under bådens bevægelser. En elastisk membran kompenserer for væskens volumenændringer og modvirker bobledannelse inden for væskens stabile temperaturområde på −30 °C til +60 °C. Kompasvæsken er Shell Sol D/70.
Den indbyggede 24 V LED-belysning har blåt lys og giver mulighed for aflæsning i mørke. Kompasset har desuden hvid styrestreg, antirefleksskærm og indbygget manuel magnetisk kompensation. Standardafbalanceringen er zone A, som hovedsageligt dækker den nordlige halvkugle.
BW2/AV monteres på et vandret underlag via soklens fire monteringshuller og fastgøres med de medfølgende skruer. Monteringsstedet skal vælges så langt som muligt fra magnetfelter, elektrisk udstyr og bevægelige jernholdige genstande. Efter installation skal kompasset kompenseres af en autoriseret fagperson, og der skal anvendes en amagnetisk skruetrækker ved justering af kompensatorskruerne.
Kompasset måler 188 mm i samlet højde, 169 mm i bredden ved den øvre del og 181 mm ved basen. Det sorte hus er fremstillet i Italien, og BW2-konstruktionen er demonterbar og reparerbar. Påfyldningspropper og skruer til kompasvæsken må ikke løsnes.
BW2-produktfamilien er omfattet af RINA EC-typegodkendelse MED151722CS/005 som magnetkompas klasse B til redningsbåde og rescue boats. Godkendelsen omfatter blandt andet ISO 1069:1973, ISO 25862:2019 og IEC 60945:2002 inklusive Corrigendum 1:2008. Et individuelt MED-certifikat skal bestilles sammen med kompasset og er ikke dokumenteret som en del af standardleverancen.
Rengør kompasset med en blød klud fugtet med ferskvand. Garantiperioden er 36 måneder fra produktionsdatoen, som er præget på flangen, og reparationer skal udføres af Riviera Srl Genova for ikke at påvirke garantien. Hvidt beskyttelsesdæksel 62.00117.01 og beskyttelseshætte i tekstil 62.00062.01 findes som separat tilbehør og medfølger ikke.
Vigtige funktionerHøjhastighedsudgave til fartøjer over 25 knob
5″ / 130 mm kompasrose med 5° graduering
Intern kardansk ophængning og væskefyldt konstruktion
Bagudvendt aflæsning med hvid styrestreg
24 V LED-belysning med blåt lys
Indbygget manuel magnetisk kompensation
Sokkelmontering på vandret underlag via fire monteringshuller
Sort hus med antirefleksskærm
Standardafbalanceret til zone A
Samlet højde på 188 mm
